一种桥梁伸缩缝清理装置的制作方法

本技术涉及桥梁伸缩缝领域，尤其涉及一种桥梁伸缩缝清理装置。

背景技术：

1、桥梁伸缩缝作为桥梁结构的关键组成部分，主要作用是适应桥梁因温度变化、车辆荷载、地基沉降等因素产生的变形，保障桥梁结构的稳定性和行车安全性，在桥梁长期运营过程中，伸缩缝内部易堆积泥沙、碎石、落叶、生活垃圾等杂物，同时还会残留雨水。

2、这些杂物若不及时清理，会导致伸缩缝堵塞，使其无法正常发挥变形调节功能，进而引发伸缩缝橡胶条老化破损、型钢锈蚀等问题。

3、经检索，中国专利公告号：cn223226531u公开了一种桥梁伸缩缝清理装置，属于伸缩缝技术领域，针对了清理装置在使用时，由于伸缩缝内积水等原因，导致灰尘附着在伸缩缝内壁，不易将灰尘进行吸附的问题，包括底板，底板的顶端设置有调节机构，底板的顶端一侧设置有第一电机，第一电机的底部输出端固定安装有连接轴，连接轴的底端设置有安装块，安装块的顶端开设有安装槽，连接轴与安装槽活动插接；本实用新型通过第一电机、连接轴、安装块、清理杆和毛刷等结构的设置，便于对桥梁伸缩缝内侧壁和内底壁进行清理，通过安装槽、限位槽、容纳槽、弹簧、活动块和限位柱等结构的设置，便于清理杆的安装与拆卸，方便根据不同尺寸的伸缩缝更换相适配的清理。

4、该装置虽然具有一定改进，方便更换清理杆以适用于不同尺寸的伸缩缝，但是拆装起来较为麻烦，且该装置通过弹簧进行限位，在清洁时，会旋转产生离心力，在离心力的影响下，弹簧无法保持稳定，进而影响清理杆固定的稳定性，对清理效果造成影响。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种桥梁伸缩缝清理装置，旨在改善了现有技术中清理装置拆装麻烦，且弹簧限位在离心力下不稳定、影响清理杆固定稳定性与清理效果的问题。

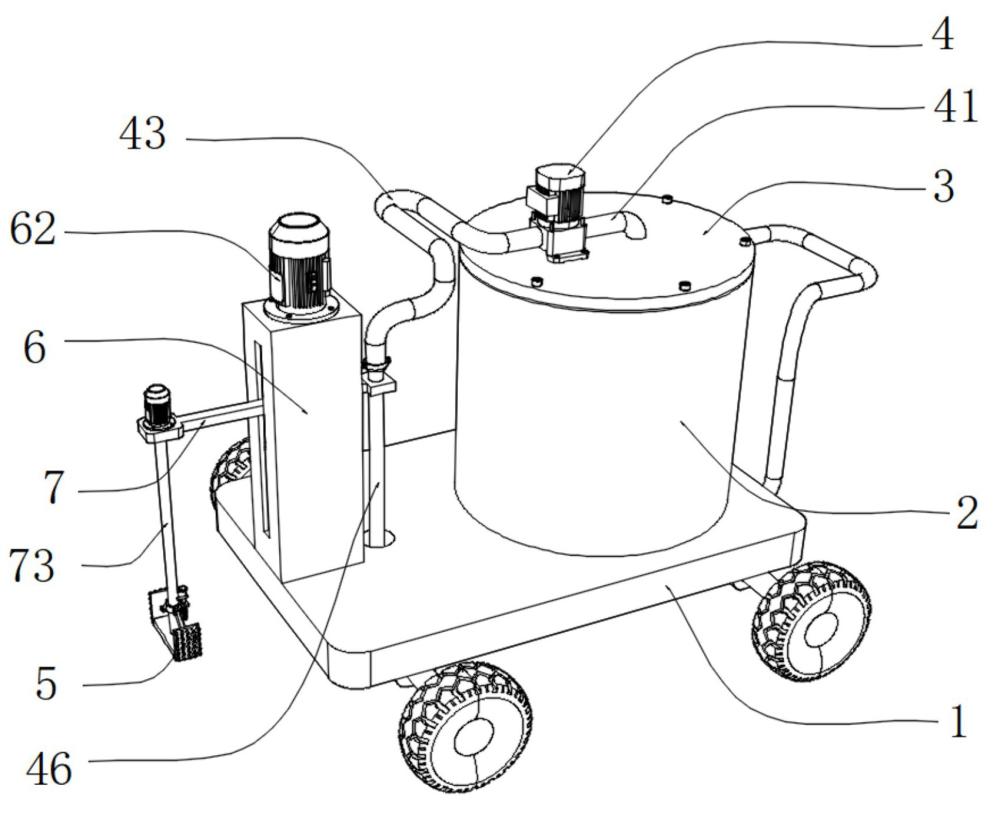

2、为了实现上述目的，本实用新型采用了如下技术方案：一种桥梁伸缩缝清理装置，包括推车，所述推车的上表面插接有收集桶，所述收集桶的上表面通过螺栓固定安装有桶盖，所述桶盖的上表面设置有收集组件，所述推车的上表面设置有升降组件，所述推车的左部设置有清理机构；

3、所述清理机构包括驱动组件，所述驱动组件包括导向板，所述导向板设置在升降组件的左端，所述导向板的上表面设置有电机二，所述电机二的输出轴固定连接有转轴；

4、所述清理机构还包括清洁组件，所述清洁组件包括支撑板，所述支撑板固定连接在转轴的下表面，所述支撑板的下表面贯穿且滑动连接有清洁刷一，所述清洁刷一的前端固定连接有清洁刷二。

5、作为上述技术方案的进一步描述：

6、所述清洁组件还包括固定块一，所述固定块一固定连接在转轴的右表面，所述固定块一的内表面贯穿且转动连接有螺杆一，所述转轴的外壁滑动连接有滑动环，所述滑动环的右表面固定连接有固定块二，所述滑动环的前后两端均铰接有连接杆。

7、作为上述技术方案的进一步描述：

8、所述升降组件包括支撑柱，所述支撑柱的上表面设置有电机一，所述电机一的输出轴固定连接有螺杆二，所述螺杆二的外壁螺纹连接有滑板。

9、作为上述技术方案的进一步描述：

10、所述收集组件包括抽吸泵，所述抽吸泵设置在桶盖的上表面，所述抽吸泵的右端固定安装有排污管，所述抽吸泵的左端固定连接有连接管，所述滑板的右表面固定连接有连接块，所述连接管远离抽吸泵的一端通过抱箍固定安装有抽污管。

11、作为上述技术方案的进一步描述：

12、所述转轴贯穿且转动连接在导向板的内表面。

13、作为上述技术方案的进一步描述：

14、所述螺杆一贯穿且螺纹连接在固定块二的内表面，所述连接杆远离滑动环的一端铰接在所述清洁刷二靠近支撑板中心的一端。

15、作为上述技术方案的进一步描述：

16、所述螺杆二贯穿且转动连接在支撑柱的内表面，所述滑板贯穿且滑动连接在支撑柱的内表面，所述导向板固定连接在滑板的左表面。

17、作为上述技术方案的进一步描述：

18、所述抽污管贯穿且固定连接在连接块的内表面，所述抽污管贯穿推车的内表面。

19、本实用新型具有如下有益效果：

20、1、本实用新型中，通过清洁组件的配合，转动螺杆一可灵活调节清洁刷二的间距，无需拆装清理杆即可适配不同宽度伸缩缝，操作便捷，同时螺杆一具有自锁特性，且和转轴不同心，可以避免清洁时因离心力导致结构松动，保障清洁刷固定稳定，提升了清理质量效率。

21、2、本实用新型中，在升降组件的作用下，电机一启动后，能够带动清理机构和抽污管纵向移动，以适配不同深度的伸缩缝，保障了后续对污渍的清理和收集质量，提升了装置的适用性和实用性。

1.一种桥梁伸缩缝清理装置，包括推车（1），其特征在于：所述推车（1）的上表面插接有收集桶（2），所述收集桶（2）的上表面通过螺栓固定安装有桶盖（3），所述桶盖（3）的上表面设置有收集组件（4），所述推车（1）的上表面设置有升降组件（6），所述推车（1）的左部设置有清理机构；

2.根据权利要求1所述的一种桥梁伸缩缝清理装置，其特征在于：所述清洁组件（5）还包括固定块一（54），所述固定块一（54）固定连接在转轴（73）的右表面，所述固定块一（54）的内表面贯穿且转动连接有螺杆一（55），所述转轴（73）的外壁滑动连接有滑动环（57），所述滑动环（57）的右表面固定连接有固定块二（56），所述滑动环（57）的前后两端均铰接有连接杆（58）。

3.根据权利要求1所述的一种桥梁伸缩缝清理装置，其特征在于：所述升降组件（6）包括支撑柱（61），所述支撑柱（61）的上表面设置有电机一（62），所述电机一（62）的输出轴固定连接有螺杆二（63），所述螺杆二（63）的外壁螺纹连接有滑板（64）。

4.根据权利要求3所述的一种桥梁伸缩缝清理装置，其特征在于：所述收集组件（4）包括抽吸泵（42），所述抽吸泵（42）设置在桶盖（3）的上表面，所述抽吸泵（42）的右端固定安装有排污管（41），所述抽吸泵（42）的左端固定连接有连接管（43），所述滑板（64）的右表面固定连接有连接块（45），所述连接管（43）远离抽吸泵（42）的一端通过抱箍（44）固定安装有抽污管（46）。

5.根据权利要求1所述的一种桥梁伸缩缝清理装置，其特征在于：所述转轴（73）贯穿且转动连接在导向板（71）的内表面。

6.根据权利要求2所述的一种桥梁伸缩缝清理装置，其特征在于：所述螺杆一（55）贯穿且螺纹连接在固定块二（56）的内表面，所述连接杆（58）远离滑动环（57）的一端铰接在所述清洁刷二（53）靠近支撑板（51）中心的一端。

7.根据权利要求3所述的一种桥梁伸缩缝清理装置，其特征在于：所述螺杆二（63）贯穿且转动连接在支撑柱（61）的内表面，所述滑板（64）贯穿且滑动连接在支撑柱（61）的内表面，所述导向板（71）固定连接在滑板（64）的左表面。

8.根据权利要求4所述的一种桥梁伸缩缝清理装置，其特征在于：所述抽污管（46）贯穿且固定连接在连接块（45）的内表面，所述抽污管（46）贯穿推车（1）的内表面。
