一种轨道清扫装置的制作方法

本技术涉及清扫装置，具体为一种轨道清扫装置。

背景技术：

1、在轨道交通领域，轨道的清洁与维护对于保障列车运行的安全性和稳定性至关重要，轨道顶部表面若堆积有杂物、灰尘或异物等，不仅会影响列车的行驶平稳性，增加轮轨间的磨损，还可能引发一系列安全隐患，如导致列车脱轨等严重事故，市场上虽已存在一些轨道清扫装置，但部分轨道清扫装置的结构设计较为固定，难以根据不同轨道的实际宽度进行灵活调整，当面对不同规格的轨道时，往往需要更换特定型号的清扫装置，这不仅增加了使用成本，还降低了清扫工作的效率。

技术实现思路

1、本实用新型的目的在于提供一种轨道清扫装置，以解决上述背景技术中提出的部分轨道清扫装置的结构设计较为固定，难以根据不同轨道的实际宽度进行灵活调整，当面对不同规格的轨道时，往往需要更换特定型号的清扫装置，这不仅增加了使用成本，还降低了清扫工作的效率的问题。

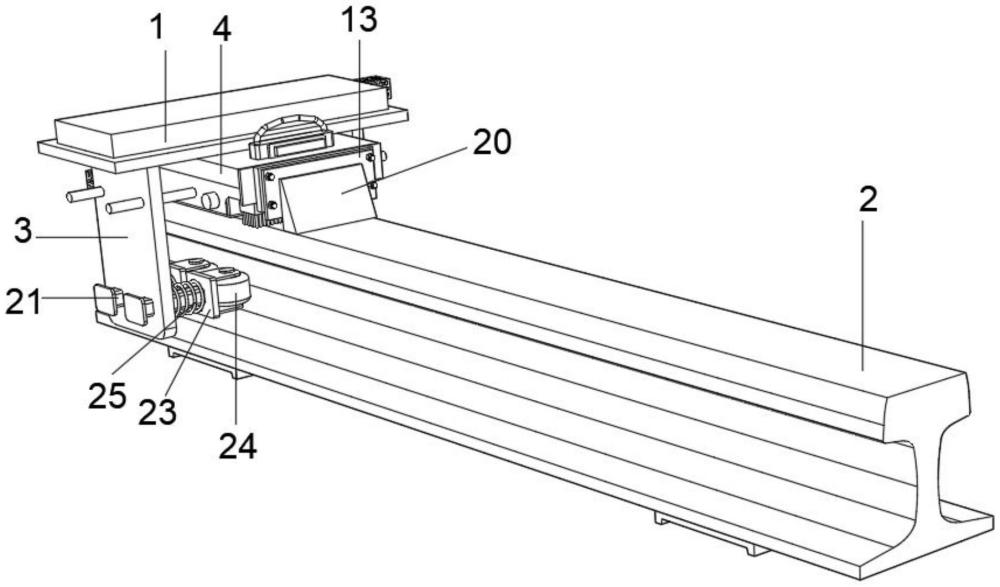

2、为实现上述目的，本实用新型提供如下技术方案：一种轨道清扫装置，包括：

3、顶支撑件；

4、轨道本体，轨道本体置于顶支撑件的下方；

5、底固定支箱，底固定支箱安装在顶支撑件的底部；

6、底滑动支板，底滑动支板设置有两个，所述底滑动支板对称滑动设置在顶支撑件的底部，两个所述底滑动支板的内部均对称滑动设置有两个限位导板；

7、侧安装架，侧安装架安装在限位导板的一侧，所述侧安装架的内侧转动设置有二号防滑轮；

8、转动支杆，转动支杆设置有两个，所述转动支杆转动设置在底固定支箱的内部，所述转动支杆的外侧对称固接有两个一号防滑轮，两个所述转动支杆的外侧均固接有链轮，两个所述链轮之间通过链条传动连接；

9、清洁刷件，清洁刷件安装在底固定支箱的内部；

10、清洁刮板，清洁刮板安装在底固定支箱的一侧。

11、作为本实用新型的一种优选方案：所述清洁刮板的一侧固接有连接侧座，所述底固定支箱的一侧固接有与连接侧座配合的侧固定座，所述侧固定座的一侧对称固接有四个固定螺杆，所述连接侧座的内部对称开设有四个与固定螺杆配合的安装通孔，所述固定螺杆的外侧安装有限位螺母，所述固定螺杆的外侧套设有垫片。

12、作为本实用新型的一种优选方案：所述顶支撑件的内部转动设置有双向丝杆，所述双向丝杆的外侧对称安装有两个移动滑块，所述移动滑块与顶支撑件滑动连接，所述移动滑块的底部与底滑动支板固接，所述移动滑块的内部对称滑动设置有两个一号限位杆，所述一号限位杆与顶支撑件固接，所述顶支撑件的一侧通过螺栓安装有二号电机，所述二号电机的输出端与双向丝杆固接。

13、作为本实用新型的一种优选方案：所述清洁刷件的两侧均固接有侧t型定位块，所述底固定支箱的内侧对称开设有两个与侧t型定位块配合的t型定位槽。

14、作为本实用新型的一种优选方案：所述限位导板远离侧安装架的一侧固接有限位板，所述限位导板的外侧套设有复位弹簧，所述复位弹簧的一端与侧安装架固接，所述复位弹簧的另一端与底滑动支板固接。

15、作为本实用新型的一种优选方案：所述移动滑块的两侧与顶支撑件之间均设置有风琴布，所述底固定支箱的一侧通过螺栓固定安装有一号电机，其中一个所述转动支杆与一号电机的输出端固接，所述底滑动支板的内部对称滑动设置有两个二号限位杆，所述二号限位杆的一端与底固定支箱固接。

16、与现有技术相比，本实用新型的有益效果是：本实用新型二号电机驱动双向丝杆转动，使两个移动滑块沿双向丝杆做对称直线运动，一号限位杆对移动滑块移动起到限位和导向作用，保证移动平稳准确，移动滑块带动底滑动支板同步移动，从而调节两个底滑动支板之间的距离，以适应不同宽度的轨道；清洁刷件通过侧t型定位块与底固定支箱内侧的t型定位槽配合，实现快速定位安装，保证位置准确性，防止安装偏差影响清洁效果，且后续使用中能防止晃动或移位；当二号防滑轮受到不同方向力时，侧安装架带动限位导板在底滑动支板内滑动，复位弹簧被压缩或拉伸，其弹力使侧安装架恢复位置，限位板防止限位导板滑出底滑动支板，使二号防滑轮能更好适应轨道表面情况，保证防滑效果。

1.一种轨道清扫装置，其特征在于，包括：

2.根据权利要求1所述的一种轨道清扫装置，其特征在于：所述清洁刮板(20)的一侧固接有连接侧座(13)，所述底固定支箱(4)的一侧固接有与连接侧座(13)配合的侧固定座(12)，所述侧固定座(12)的一侧对称固接有四个固定螺杆(15)，所述连接侧座(13)的内部对称开设有四个与固定螺杆(15)配合的安装通孔(14)，所述固定螺杆(15)的外侧安装有限位螺母(16)，所述固定螺杆(15)的外侧套设有垫片。

3.根据权利要求1所述的一种轨道清扫装置，其特征在于：所述顶支撑件(1)的内部转动设置有双向丝杆(8)，所述双向丝杆(8)的外侧对称安装有两个移动滑块(9)，所述移动滑块(9)与顶支撑件(1)滑动连接，所述移动滑块(9)的底部与底滑动支板(3)固接，所述移动滑块(9)的内部对称滑动设置有两个一号限位杆(10)，所述一号限位杆(10)与顶支撑件(1)固接，所述顶支撑件(1)的一侧通过螺栓安装有二号电机(11)，所述二号电机(11)的输出端与双向丝杆(8)固接。

4.根据权利要求1所述的一种轨道清扫装置，其特征在于：所述清洁刷件(17)的两侧均固接有侧t型定位块(18)，所述底固定支箱(4)的内侧对称开设有两个与侧t型定位块(18)配合的t型定位槽(19)。

5.根据权利要求1所述的一种轨道清扫装置，其特征在于：所述限位导板(21)远离侧安装架(23)的一侧固接有限位板(22)，所述限位导板(21)的外侧套设有复位弹簧(25)，所述复位弹簧(25)的一端与侧安装架(23)固接，所述复位弹簧(25)的另一端与底滑动支板(3)固接。

6.根据权利要求3所述的一种轨道清扫装置，其特征在于：所述移动滑块(9)的两侧与顶支撑件(1)之间均设置有风琴布(27)，所述底固定支箱(4)的一侧通过螺栓固定安装有一号电机(7)，其中一个所述转动支杆(28)与一号电机(7)的输出端固接，所述底滑动支板(3)的内部对称滑动设置有两个二号限位杆(26)，所述二号限位杆(26)的一端与底固定支箱(4)固接。
