一种热电制冷器模组的制作方法
本发明涉及半导体制冷，尤其涉及一种热电制冷器模组。
背景技术：
1、例如公告号“cn222927021u”，公开了“一种便携式水冷散热器”，包括支撑框，所述支撑框的内壁设有便于携带使用的便携机构，所述便携机构上表面的四角处设有提高防护效果的防护机构，所述便携机构包括冷却排、换热风扇、收归板。但是在实际应用中，水冷散热需要使用到设计较为复杂的水冷流道，且散热方式较为单一，散热效率较低。
技术实现思路
1、针对背景技术中提到的现有技术存在水冷散热需要依托复杂流道以及散热方式单一的问题，本发明提供了一种热电制冷器模组，能够简化流道的结构，降低生产成本，并且使得散热方式更加多样，提高散热效率。
2、为实现上述目的，本发明采用以下技术方案。

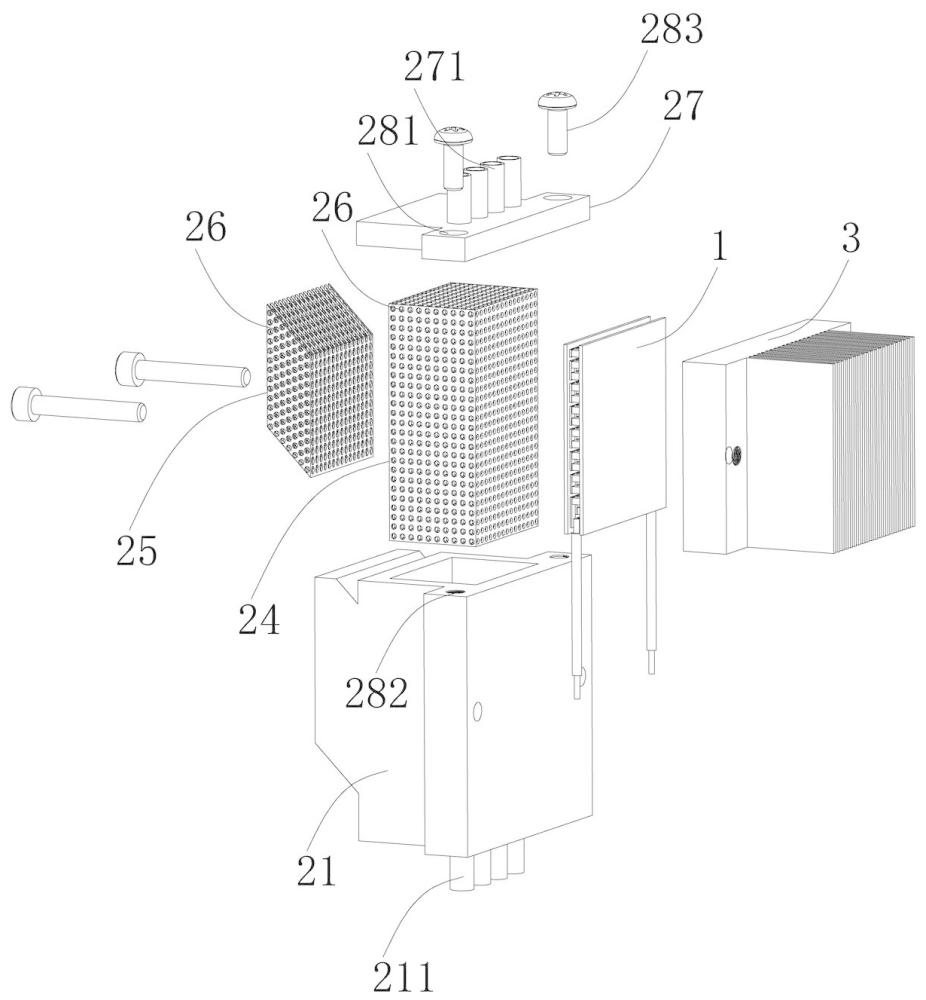

3、一种热电制冷器模组，包括有制冷器，所述制冷器上贴合有热端散热器，所述热端散热器包括有散热器腔体，所述散热器腔体内设置有流道腔和蒸发腔，所述蒸发腔包括有倾斜向上的蒸发开口，所述流道腔内可拆卸连接有换热泡沫金属，所述蒸发腔内可拆卸连接有蒸发泡沫金属，所述换热泡沫金属和蒸发泡沫金属上均设置有若干渗流孔，所述蒸发泡沫金属抵接换热泡沫金属，所述蒸发腔连通流道腔。
4、作为优选，所述热端散热器包括有与流道腔连通的注流口和出流口，所述注流口设置在热端散热器顶部，所述出流口设置在热端散热器底部。
5、作为优选，所述热端散热器包括有散热器端盖，所述散热器端盖连接在流道腔顶部。
6、作为优选，所述注流口和出流口设置在热端散热器远离蒸发腔一侧。
7、作为优选，所述散热器端盖上设置有连接孔，所述散热器腔体上设置有对接孔，所述连接孔和对接孔上连接有金属螺丝。
8、作为优选，所述蒸发泡沫金属的孔隙率小于换热泡沫金属的孔隙率。
9、作为优选，所述热端散热器包括有外展板，所述外展板上设置有连接单元。
10、作为优选，所述蒸发腔包括有倾斜底板和倾斜顶板，所述倾斜底板和倾斜顶板远离流道腔的一端均向上倾斜设置，所述倾斜顶板和倾斜底板之间形成蒸发开口。
11、作为优选，所述制冷器包括有设置在两侧的外基板，所述外基板之间设置有若干pn结，所述pn结和外基板之间设置有导流板。
12、作为优选，所述蒸发开口所在平面与重力方向平行设置。
13、本发明的有益效果如下：
14、（1）通过在流道腔和蒸发腔内设置换热泡沫金属和蒸发泡沫金属，从而能够避免加工流道所需的生产步骤，提高加工效率，并通过泡沫金属内部的流道来控制冷却液的流动速率，充分实现热交换效果；
15、（2）通过冷却液通过表面张力在蒸发泡沫金属中的扩散效果，从而使得冷却液能够通过与泡沫金属之间的热交换以及自身的蒸发实现多重散热，提高散热效率；
16、（3）通过设置倾斜底板和倾斜顶板，能够减少冷却液的泄露，并且能够使得冷却液之后在与换热泡沫金属进行热交换之后才会扩散到蒸发泡沫金属中，避免了冷却液在还未完全换热前进行无效扩散。
1.一种热电制冷器模组，其特征在于，包括有制冷器，所述制冷器上贴合有热端散热器，所述热端散热器包括有散热器腔体，所述散热器腔体内设置有流道腔和蒸发腔，所述蒸发腔包括有倾斜向上的蒸发开口，所述流道腔内可拆卸连接有换热泡沫金属，所述蒸发腔内可拆卸连接有蒸发泡沫金属，所述换热泡沫金属和蒸发泡沫金属上均设置有若干渗流孔，所述蒸发泡沫金属抵接换热泡沫金属，所述蒸发腔连通流道腔。
2.根据权利要求1中所述的一种热电制冷器模组，其特征在于，所述热端散热器包括有与流道腔连通的注流口和出流口，所述注流口设置在热端散热器顶部，所述出流口设置在热端散热器底部。
3.根据权利要求2中所述的一种热电制冷器模组，其特征在于，所述热端散热器包括有散热器端盖，所述散热器端盖连接在流道腔顶部。
4.根据权利要求2中所述的一种热电制冷器模组，其特征在于，所述注流口和出流口设置在热端散热器远离蒸发腔一侧。
5.根据权利要求3中所述的一种热电制冷器模组，其特征在于，所述散热器端盖上设置有连接孔，所述散热器腔体上设置有对接孔，所述连接孔和对接孔上连接有金属螺丝。
6.根据权利要求1中所述的一种热电制冷器模组，其特征在于，所述蒸发泡沫金属的孔隙率小于换热泡沫金属的孔隙率。
7.根据权利要求1中所述的一种热电制冷器模组，其特征在于，所述热端散热器包括有外展板，所述外展板上设置有连接单元。
8.根据权利要求1中所述的一种热电制冷器模组，其特征在于，所述蒸发腔包括有倾斜底板和倾斜顶板，所述倾斜底板和倾斜顶板远离流道腔的一端均向上倾斜设置，所述倾斜顶板和倾斜底板之间形成蒸发开口，在重力方向上，所述倾斜顶板靠近流道腔一端低于倾斜顶板远离流道腔一端。
9.根据权利要求1-8中任意一项所述的一种热电制冷器模组，其特征在于，所述制冷器包括有设置在两侧的外基板，所述外基板之间设置有若干pn结，所述pn结和外基板之间设置有导流板。
10.根据权利要求1-8中任意一项所述的一种热电制冷器模组，其特征在于，所述蒸发开口所在平面与重力方向平行设置。
