制冷装置及冰箱的制作方法

本技术涉及冰箱，特别是一种制冷装置及冰箱。

背景技术：

1、在冰箱制冷系统中，回气管是连接蒸发器和压缩机的重要部件。在低温环境下，回气管表面容易形成凝露，导致水滴沿管路滴落，不仅影响冰箱内部环境的整洁，还可能引起电气部件短路等问题。

2、现有技术中，通常采用保温材料包裹回气管来减少凝露现象，但这种方法并不能完全解决问题，尤其是在高湿度环境中，凝露现象仍然较为严重。

技术实现思路

1、为了解决现有技术中冰箱的回气管存在凝露的技术问题，而提供一种利用吸水机构对回气管外壁进行移动吸水来避免回气管凝露滴落的制冷装置及冰箱。

2、一种制冷装置，包括：

3、压缩机；

4、蒸发器，所述蒸发器通过回气管与所述压缩机相连通；

5、吸水机构，所述吸水机构可移动地设置于所述回气管上；

6、驱动机构，所述驱动机构与所述吸水机构相连接，且所述驱动机构能够带动所述吸水机构在所述回气管上进行移动。

7、所述吸水机构包括吸水部和驱动部，所述吸水部位于所述驱动部上，且所述吸水部上设置有安装孔，所述吸水部通过所述安装孔套设于所述回气管上，所述驱动机构与所述驱动部相连接。

8、所述驱动机构包括第一磁力部和第二磁力部，所述第一磁力部位于所述回气管的一端，所述第二磁力部位于所述回气管的第二端，所述吸水机构能够在所述第一磁力部和所述第二磁力部之间移动，且所述第一磁力部和所述第二磁力部均能够与所述驱动部磁力配合。

9、所述制冷装置还包括限位结构，所述限位结构设置于所述回气管靠近所述压缩机的部分上，且所述限位结构能够对所述吸水机构进行限位。

10、所述回气管与所述压缩机之间焊接连接，所述回气管与所述压缩机之间的焊接位置构成所述限位结构。

11、所述驱动机构包括驱动件和拉绳，所述拉绳的一端连接于所述吸水机构上，另一端与所述驱动件连接，且所述驱动件能够通过所述拉绳带动所述吸水机构进行移动。

12、所述制冷装置还包括控制机构，所述控制机构与所述驱动机构电连接，且所述控制机构能够根据预设防凝露程序对所述驱动机构控制。

13、所述制冷装置还包括检测机构，所述检测机构能够获取所述制冷装置所在空间的环境温度和/或环境湿度，且所述检测机构与所述控制机构电连接，所述控制机构能够根据环境温度和/或所述环境湿度判断是否启动所述预设防凝露程序。

14、所述制冷装置还包括计时机构，所述计时机构能够获取所述吸水机构的相邻两次运动时间间隔，所述计时机构与所述控制机构电连接。

15、一种冰箱，包括上述的制冷装置。

16、本实用新型提供的制冷装置及冰箱，利用吸水机构在回气管的外壁上进行移动，将回气管上产生的凝露吸收，从而避免凝露在回气管的外壁上聚集滴落的问题，有效的提高了冰箱内部环境的整洁度，也能够避免滴落的凝露影响其他电器部件的正常工作，而且由于回气管位于压缩机腔内，压缩机腔内的温度能够将吸水机构内吸收的凝露烘干，使得吸水机构可以为下一次对回气管上的凝露进行吸收做好准备，提高冰箱的使用体验。

1.一种制冷装置，其特征在于：包括：

2.根据权利要求1所述的制冷装置，其特征在于：所述吸水机构（3）包括吸水部（31）和驱动部（32），所述吸水部（31）位于所述驱动部（32）上，且所述吸水部（31）上设置有安装孔，所述吸水部（31）通过所述安装孔套设于所述回气管（2）上，所述驱动机构（4）与所述驱动部（32）相连接。

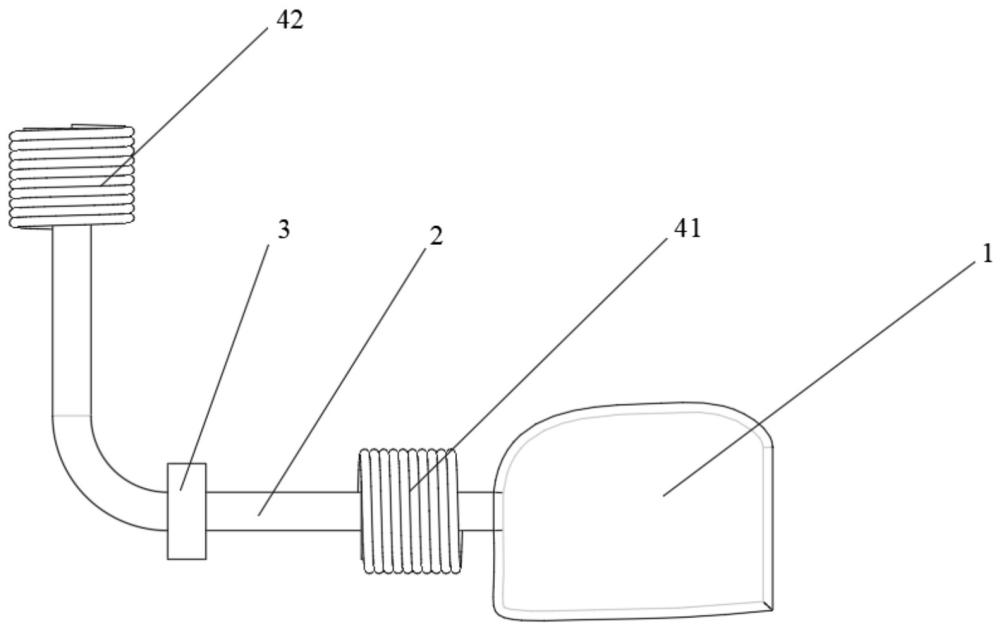

3.根据权利要求2所述的制冷装置，其特征在于：所述驱动机构（4）包括第一磁力部（41）和第二磁力部（42），所述第一磁力部（41）位于所述回气管（2）的一端，所述第二磁力部（42）位于所述回气管（2）的第二端，所述吸水机构（3）能够在所述第一磁力部（41）和所述第二磁力部（42）之间移动，且所述第一磁力部（41）和所述第二磁力部（42）均能够与所述驱动部（32）磁力配合。

4.根据权利要求1所述的制冷装置，其特征在于：所述制冷装置还包括限位结构，所述限位结构设置于所述回气管（2）靠近所述压缩机（1）的部分上，且所述限位结构能够对所述吸水机构（3）进行限位。

5.根据权利要求4所述的制冷装置，其特征在于：所述回气管（2）与所述压缩机（1）之间焊接连接，所述回气管（2）与所述压缩机（1）之间的焊接位置构成所述限位结构。

6.根据权利要求1所述的制冷装置，其特征在于：所述驱动机构（4）包括驱动件和拉绳，所述拉绳的一端连接于所述吸水机构（3）上，另一端与所述驱动件连接，且所述驱动件能够通过所述拉绳带动所述吸水机构（3）进行移动。

7.根据权利要求1所述的制冷装置，其特征在于：所述制冷装置还包括控制机构，所述控制机构与所述驱动机构（4）电连接，且所述控制机构能够根据预设防凝露程序对所述驱动机构（4）控制。

8.根据权利要求7所述的制冷装置，其特征在于：所述制冷装置还包括检测机构，所述检测机构能够获取所述制冷装置所在空间的环境温度和/或环境湿度，且所述检测机构与所述控制机构电连接，所述控制机构能够根据环境温度和/或所述环境湿度判断是否启动所述预设防凝露程序。

9.根据权利要求7所述的制冷装置，其特征在于：所述制冷装置还包括计时机构，所述计时机构能够获取所述吸水机构（3）的相邻两次运动时间间隔，所述计时机构与所述控制机构电连接。

10.一种冰箱，其特征在于：包括权利要求1至9中任一项所述的制冷装置。
