压缩机控制方法、装置、设备及存储介质与流程

本公开涉及热管理，尤其涉及一种压缩机控制方法、装置、设备及存储介质。

背景技术：

1、在储能装置中，一般需要采用压缩机为储能装置中的电池制冷或制热提供动力，通过压缩机做功实现热量的搬运，保证电池维持在最优工作温度区间。

2、在电池充放电过程中，电池随着系统soc（state of charge，荷电状态）的变化，电池的发热功率不断变换，使得压缩机在短时间内转速不断变化，缩短压缩机的使用寿命。

技术实现思路

1、本公开提供一种压缩机控制方法、装置、设备及存储介质，至少在一定程度上克服相关技术中压缩机在短时间内转速不断变化的问题。

2、本公开的其他特性和优点将通过下面的详细描述变得显然，或部分地通过本公开的实践而习得。

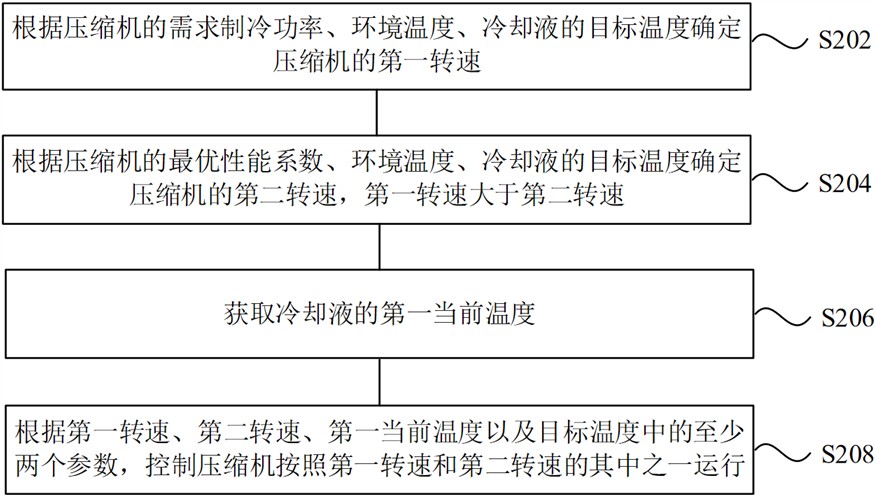

3、根据本公开的一个方面，提供了一种压缩机控制方法，包括：根据压缩机的需求制冷功率、环境温度、冷却液的目标温度，确定压缩机的第一转速；根据压缩机的最优性能系数（coefficient of performance，cop）、环境温度、冷却液的目标温度，确定压缩机的第二转速，第一转速大于第二转速；获取冷却液的第一当前温度；根据第一转速、第二转速、第一当前温度以及目标温度中的至少两个参数，控制压缩机按照第一转速和第二转速的其中之一运行。

4、在一些实施例中，根据第一转速、第二转速、第一当前温度以及目标温度中的至少两个参数，控制压缩机按照第一转速和第二转速的其中之一运行包括：根据第一转速、第二转速、第一当前温度以及目标温度，判断是否满足快速制冷条件或能效制冷条件；响应于满足快速制冷条件，控制压缩机按照第一转速运行；响应于满足能效制冷条件，控制压缩机按照第二转速运行。

5、在一些实施例中，响应于满足快速制冷条件，控制压缩机按照第一转速运行包括：响应于第一转速与第二转速的差值大于转速阈值，控制压缩机按照第一转速运行。

6、在一些实施例中，响应于满足能效制冷条件，控制压缩机按照第二转速运行包括：响应于第一转速与第二转速的差值小于转速阈值，且第一当前温度与目标温度的差值小于或等于第一温度阈值，控制压缩机按照第二转速运行。

7、在一些实施例中，响应于满足快速制冷条件，控制压缩机按照第一转速运行包括：响应于第一转速与第二转速的差值小于或等于转速阈值，且第一当前温度与目标温度的差值大于第一温度阈值，控制压缩机按照第一转速运行。

8、在一些实施例中，响应于满足能效制冷条件，控制压缩机按照第二转速运行包括：在控制压缩机按照第一转速运行的过程中，实时检测冷却液的第二当前温度；响应于第二当前温度与目标温度的差值小于第二温度阈值，控制压缩机按照第二转速运行。

9、在一些实施例中，根据压缩机的需求制冷功率、环境温度、冷却液的目标温度，确定压缩机的第一转速包括：确定目标温度对应的蒸发温度以及环境标温度对应的冷凝温度；基于目标温度对应的蒸发温度以及环境温度对应的冷凝温度确定第一映射关系；其中，第一映射关系包括制冷功率与转速之间的映射关系；根据压缩机的需求制冷功率在第一映射关系中查询，得到第一转速。

10、在一些实施例中，第一映射关系包括制冷功率与转速的拟合曲线；压缩机控制方法还包括：按照压缩机制冷功率的性能模型，计算压缩机在多个转速下分别对应的制冷功率；根据多个第一数据点进行拟合，得到制冷功率与转速的拟合曲线，第一数据点根据转速与对应的制冷功率确定。

11、在一些实施例中，根据压缩机的最优性能系数、环境温度、冷却液的目标温度，确定压缩机的第二转速包括：确定目标温度对应的蒸发温度以及环境温度对应的冷凝温度；基于目标温度对应的蒸发温度以及环境温度对应的冷凝温度确定第二映射关系，其中，第二映射关系包括性能系数与转速的映射关系；根据最优性能系数在第二映射关系中查询得到第二转速。

12、在一些实施例中，第二映射关系包括性能系数与转速的拟合曲线；压缩机控制方法还包括：按照压缩机性能系数的性能模型，计算压缩机在多个转速下分别对应的性能系数；根据多个第二数据点进行拟合，得到性能系数与转速的拟合曲线，第二数据点根据转速与对应的性能系数确定。

13、在一些实施例中，还包括：在储能装置充放电过程中，检测储能装置的发热功率；根据储能装置的发热功率确定压缩机的需求制冷功率。

14、根据本公开的另一个方面，还提供了一种压缩机控制装置，包括：第一转速确定模块，用于根据压缩机的需求制冷功率、环境温度、冷却 液的目标温度，确定压缩机的第一转速；第二转速确定模块，用于根据压缩机的最优性能系数、环境温度、冷却液的目标温度，确定压缩机的第二转速，第一转速大于第二转速；当前温度获取模块，用于获取冷却液的第一当前温度；转速控制模块，用于根据第一转速、第二转速、第一当前温度以及目标温度中的至少两个参数，控制压缩机按照第一转速和第二转速的其中之一运行。

15、根据本公开的另一个方面，还提供了一种电子设备，该电子设备包括：处理器；存储器，用于存储处理器的可执行指令；其中，处理器配置为经由执行可执行指令来执行上述任意一项的压缩机控制方法。

16、根据本公开的另一个方面，还提供了一种计算机可读存储介质，其上存储有计算机程序，计算机程序被处理器执行时实现上述任意一项的压缩机控制方法。

17、根据本公开的另一个方面，还提供了一种计算机程序产品，包括计算机程序，计算机程序被处理器执行时实现上述任意一项的压缩机控制方法。

18、本公开的一些实施例中，根据压缩机的需求制冷功率、环境温度、冷却液的目标温度确定压缩机的第一转速；根据压缩机的最优性能系数、环境温度、冷却液的目标温度确定压缩机的第二转速，第一转速大于第二转速；然后获取冷却液的第一当前温度；根据第一转速、第二转速、第一当前温度以及目标温度中的至少两个参数，控制压缩机按照第一转速和第二转速的其中之一运行，以减小变频器的调节作用。同时，将转速更多的分配在最佳转速段，以提高系统的能效。

19、此外，将压缩机的转速与电池的soc进行解耦，避免压缩机的转速跟随soc变化导致的频繁切换，导致压缩机损坏的问题，提高压缩机的使用寿命。

20、应当理解的是，以上的一般描述和后文的细节描述仅示例性和解释性的，并不能限制本公开。

1.一种压缩机控制方法，其特征在于，包括：

2.根据权利要求1所述的压缩机控制方法，其特征在于，所述根据所述第一转速、所述第二转速、所述第一当前温度以及所述目标温度中的至少两个参数，控制所述压缩机按照所述第一转速和所述第二转速的其中之一运行包括：

3.根据权利要求2所述的压缩机控制方法，其特 征在于，所述响应于满足快速制冷条件，控制所述压缩机按照所述第一转速运行包括：

4.根据权利要求2所述的压缩机控制方法，其特征在于，所述响应于满足能效制冷条件，控制所述压缩机按照所述第二转速运行包括：

5.根据权利要求2所述压缩机控制方法，其特征在于，所述响应于满足快速制冷条件，控制所述压缩机按照所述第一转速运行包括：

6.根据权利要求3或5所述的压缩机控制方法，其特征在于，所述响应于满足能效制冷条件，控制所述压缩机按照所述第二转速运行包括：

7.根据权利要求1所述的压缩机控制方法，其特征在于，所述根据压缩机的需求制冷功率、环境温度、冷却液的目标温度，确定所述压缩机的第一转速包括：

8.根据权利要求7所述的压缩机控制方法，其特征在于，所述第一映射关系包括所述制冷功率与转速的拟合曲线；

9.根据权利要求1所述的压缩机控制方法，其特征在于，所述根据所述压缩机的最优性能系数、所述环境温度、所述冷却液的目标温度，确定所述压缩机的第二转速包括：

10.根据权利要求9所述的压缩机控制方法，其特征在于，所述性能系数与转速的对应关系包括所述性能系数与转速的拟合曲线；

11.根据权利要求1所述的压缩机控制方法，其特征在于，还包括：

12.一种压缩机控制装置，其特征在于，包括：

13.一种电子设备，其特征在于，包括：

14.一种计算机可读存储介质，其上存储有计算机程序，其特征在于，所述计算机程序被处理器执行时实现权利要求1～11中任意一项所述的压缩机控制方法。
