歧管的制作方法

公开的实施方式涉及一种歧管。

背景技术：

1、存在一种冷却模块，具备：分配歧管，将在外部流路中已冷却的制冷剂分配到多个冷却部；以及收集歧管，从分配有制冷剂的多个冷却部收集制冷剂并使该制冷剂向外部流路流出（例如，参照专利文献1）。

2、在分配歧管连接有供制冷剂经由流路管从外部流路流入的接头。另一方面，在收集歧管连接有供制冷剂经由流路管向外部流路流出的接头。

3、现有技术文献

4、专利文献

5、专利文献1：中国台湾实用新型第m295764号公报

技术实现思路

1、发明所要解决的问题

2、然而，对于现有技术的分配歧管和收集歧管，在制冷剂从与接头的连接部漏出的情况下，漏出的制冷剂可能会对外围设备造成不良影响。

3、实施方式的一个方案是鉴于上述而完成的，其目的在于提供一种能抑制在制冷剂从与接头的连接部漏出的情况下漏出的制冷剂对外围设备造成的不良影响的歧管。

4、用于解决问题的方案

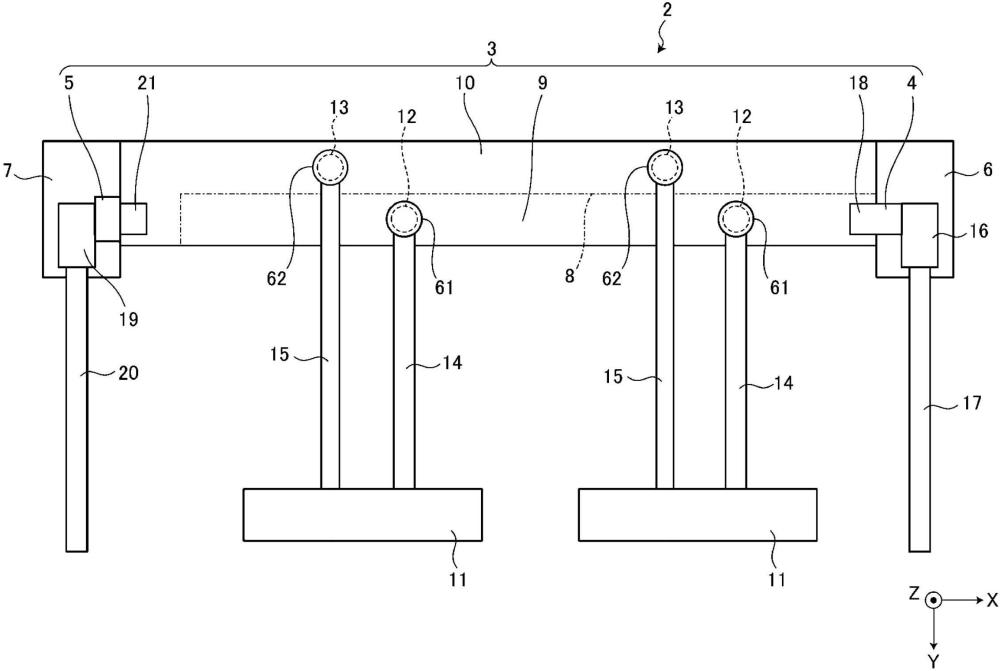

5、实施方式的一个方案的歧管具备歧管主体部、分配侧托盘部以及收集侧托盘部。所述歧管主体部具有分配侧连接部、分配侧流路部、收集侧流路部以及收集侧连接部。所述分配侧连接部位于第一方向的一侧端部，供已冷却的制冷剂经由流体连接的第一接头从外部流路流入。所述分配侧流路部将从所述分配侧连接部流入的制冷剂向多个冷却部分配。所述收集侧流路部从所述多个冷却部收集吸收了热量的制冷剂。所述收集侧连接部位于所述第一方向的另一侧端部，供制冷剂经由流体连接的第二接头从所述收集侧流路部向所述外部流路流出。所述分配侧托盘部至少包围所述分配侧连接部中的所述第一方向的一侧下部的周围，与所述歧管主体部一体地构成。所述收集侧托盘部至少包围所述收集侧连接部中的所述第一方向的另一侧下部的周围，与所述歧管主体部一体地构成。

6、发明效果

7、实施方式的一个方案的歧管发挥以下效果：能抑制在制冷剂从与接头的连接部漏出的情况下漏出的制冷剂对外围设备造成的不良影响。

1.一种歧管，具备歧管主体部、分配侧托盘部以及收集侧托盘部，

2.根据权利要求1所述的歧管，其中，

3.根据权利要求1所述的歧管，其中，

4.根据权利要求1所述的歧管，其中，

5.根据权利要求1所述的歧管，其中，

6.根据权利要求4所述的歧管，其中，

7.根据权利要求1所述的歧管，其中，

8.根据权利要求1所述的歧管，其中，

9.根据权利要求1所述的歧管，其中，
