一种新型变温冷库空调机组的制作方法

本技术涉及建筑环境控制系统领域，尤其涉及一种新型变温冷库空调机组。

背景技术：

1、冷库是一种通过人工制冷手段，将库内温度维持在低温或超低温环境，以实现食品、药品、生物样本等对温度敏感物品的储存、保鲜和运输的设施，冷库广泛应用于食品加工、物流运输、医疗行业以及农业等领域。

2、然而现有的冷库在实际使用上还存在一些问题，例如大型冷库有数量较多的库房，每个库房的堆放的物品各不相同，要求的温湿度控制各不相同，对管理造成极大困扰，有些库房不同时段需要进行变温处理，传统手动操作容易出错，并且库房空调机组发生故障时也不能及时发现，最终导致温度的不稳定导致存储商品的品质下降，甚至腐烂，这不仅增加了用户的运营成本，还可能导致停机时间增加，影响正常生产活动。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型变温冷库空调机组，通过引入空调机组的信息、警报信息、能耗使用情况、配方模式，可以实时监控冷库内的温度和湿度情况，并根据预设参数自动调节设备状态。

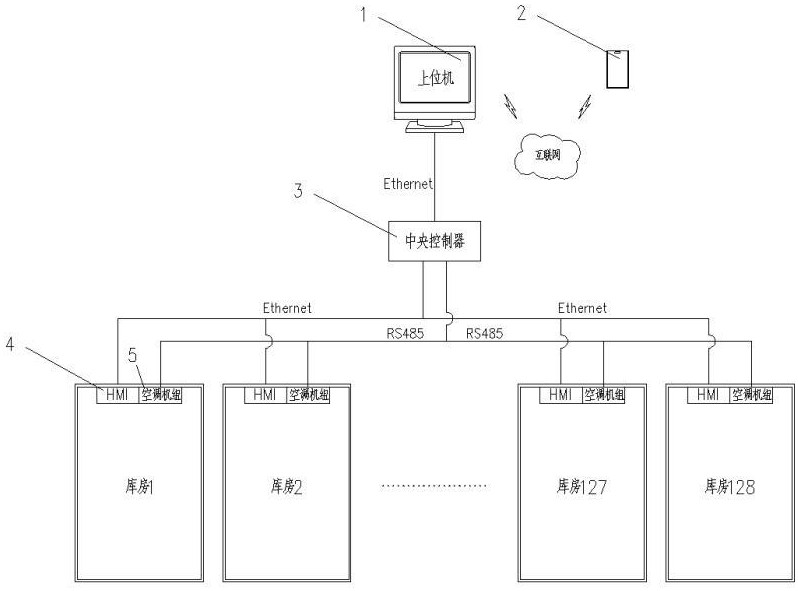

2、为实现上述目的，本实用新型提供了如下技术方案：一种新型变温冷库空调机组，包括上位机、触摸屏、中央控制器，所述中央控制器通过rs485通讯库房空调，采用手拉手的接线方式与库房空调进行连接，通讯的电缆采用双绞屏蔽线，最多支持128个库房空调同时通讯；所述中央控制器用于读取每个库房空调的状态、警报信息及能耗使用情况，设定空调相关参数及开关机，所述触摸屏通过以太网通讯中央控制器，所述触摸屏安装在每个库房门口，方便就地及时调整相关参数，所述上位机通过以太网连接中央控制器，读取库房空调机组的信息、警报信息，提供可视化人机界面、配方模式、恒温模式、定时开关机等功能。

3、进一步地，所述上位机中的所有数据均连接互联网，可以通过移动终端查看。

4、进一步地，所述移动终端即支持联网手机，通过下载app或微信公众号，登录相应账号，使操作员操作开关机，选择控制模式；使工艺员修改配方参数；使管理员操作开关机，选择控制模式，修改配方参数。

5、进一步地，所述上位机连接的互联网，可以通过网页查看，所述网页即支持联网的电脑或手机，通过特定的ip地址或网址，登录相应账号，使操作员操作开关机，选择控制模式；使工艺员修改配方参数；使管理员操作开关机，选择控制模式，修改配方参数，用户管理。

6、进一步地，所述警报信息通过所述上位机将短信发送给用户，所述短信包含：警报发生时间，警报状态，警报描述；警报状态分为：警报进入和离开，每条警报最少为2条信息。

7、进一步地，所述控制模式，包含配方模式和恒温模式，配方模式：单个库房最多支持200个配方，每条配方100个时段和温度设定，最小间隔时间为1分钟；恒温模式：根据设定温度进行控制。

8、进一步地，所述定时开关机，设置参数包括：定时开关机功能是否启用，星期一～星期日是否启用，开机时段：小时和分钟，关机时段：小时和分钟。

9、本实用新型具有如下有益效果：

10、本实用新型中，通过引入空调机组的信息、警报信息、能耗使用情况、配方模式，可以实时监控冷库内的温度和湿度情况，并根据预设参数自动调节设备状态。

11、本实用新型中，通过精准的温控：（配方模式和恒温模式）和及时的故障响应，有效避免了温度不稳定对存储商品品质造成的影响，大大减少了腐烂、变质的风险。

1.一种新型变温冷库空调机组，包括上位机（1）、触摸屏（2）、中央控制器（3），其特征在于：所述中央控制器（3）通过rs485通讯库房空调，采用手拉手的接线方式与库房空调进行连接，通讯的电缆采用双绞屏蔽线，最多支持128个库房空调同时通讯；所述中央控制器（3）用于读取每个库房空调的状态、警报信息及能耗使用情况，设定空调相关参数及开关机，所述触摸屏（2）通过以太网通讯中央控制器（3），所述触摸屏（2）安装在每个库房门口，方便就地及时调整相关参数，所述上位机（1）通过以太网连接中央控制器（3），读取库房空调机组的信息、警报信息，提供可视化人机界面、配方模式、恒温模式、定时开关机功能。

2.根据权利要求1所述的一种新型变温冷库空调机组，其特征在于：所述上位机（1）中的所有数据均连接互联网，可以通过移动终端查看。

3.根据权利要求2所述的一种新型变温冷库空调机组，其特征在于：所述移动终端即支持联网手机，通过下载app或微信公众号，登录相应账号，使操作员（6）操作开关机，选择控制模式；使工艺员（8）修改配方参数；使管理员（7）操作开关机，选择控制模式，修改配方参数。

4.根据权利要求1所述的一种新型变温冷库空调机组，其特征在于：所述上位机（1）连接的互联网，可以通过网页查看，所述网页即支持互联网的电脑或手机，通过特定的ip地址或网址，登录相应账号，使操作员（6）操作开关机，选择控制模式；使工艺员（8）修改配方参数；使管理员（7）操作开关机，选择控制模式，修改配方参数，用户管理。

5.根据权利要求1所述的一种新型变温冷库空调机组，其特征在于：所述警报信息通过所述上位机（1）将短信发送给用户，所述短信包含：警报发生时间，警报状态，警报描述；警报状态分为：警报进入和离开，每条警报最少为2条信息。

6.根据权利要求4所述的一种新型变温冷库空调机组，其特征在于：所述控制模式，包含配方模式和恒温模式，配方模式：单个库房最多支持200个配方，每条配方100个时段和温度设定，最小间隔时间为1分钟；恒温模式：根据设定温度进行控制。

7.根据权利要求1所述的一种新型变温冷库空调机组，其特征在于：所述定时开关机，设置参数包括：定时开关机功能是否启用，星期一～星期日是否启用，开机时段：小时和分钟，关机时段：小时和分钟。
