一种半导体制冷装置的制作方法

本发明涉及半导体制冷，尤其涉及一种半导体制冷装置。

背景技术：

1、半导体制冷又称电子制冷，或者温差电制冷，是从50年代发展起来的一门介于制冷技术和半导体技术边缘的学科。它利用特种半导体材料构成的p-n结形成热电偶对，产生珀尔帖效应，是通过直流电制冷的一种新型制冷方法，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。

2、基于半导体制冷技术的半导体制冷片通常设置在水杯底部，用以对水杯内盛装的饮品进行制冷，存在整体制冷效果差、效能低下、制冷时间长的缺陷。

技术实现思路

1、为了解决现有技术中存在的问题，本发明的目的是提供一种半导体制冷装置。

2、本发明提供如下技术方案：

3、一种半导体制冷装置，包括内胆、第一半导体制冷片、第二半导体制冷片、第一散热件、第二散热件以及导热组件；

4、所述内胆内设置有容腔，所述容腔的顶端具有开口；

5、所述第一半导体制冷片环绕设置于所述内胆的外侧壁，所述第二半导体制冷片设置于所述内胆的外壁底面；

6、所述第一散热件与所述第一半导体制冷片的外侧壁贴合，所述第二散热件与所述第二半导体制冷片的底面贴合；

7、所述导热组件用于带走所述第一散热件和所述第二散热件上的热量。

8、作为对所述半导体制冷装置的进一步可选的方案，所述第一半导体制冷片沿所述内胆的轴线方向延伸设置，所述第一半导体制冷片设置有至少两个，至少两个所述第一半导体制冷片沿所述内胆的周向排列。

9、作为对所述半导体制冷装置的进一步可选的方案，所述第一半导体制冷片的横截面呈弧形设置，且所述第一半导体制冷片适配于所述内胆的外侧壁；或

10、所述第一半导体制冷片的横截面呈矩形设置。

11、作为对所述半导体制冷装置的进一步可选的方案，相邻两个所述第一半导体制冷片相接；或

12、相邻两个所述第一半导体制冷片之间设置有隔热件。

13、作为对所述半导体制冷装置的进一步可选的方案，所述第一半导体制冷片包括第一柔性基板、第二柔性基板以及设置于所述第一柔性基板和所述第二柔性基板之间的多个热电偶对，所述第一半导体制冷片沿所述内胆的周向延伸设置。

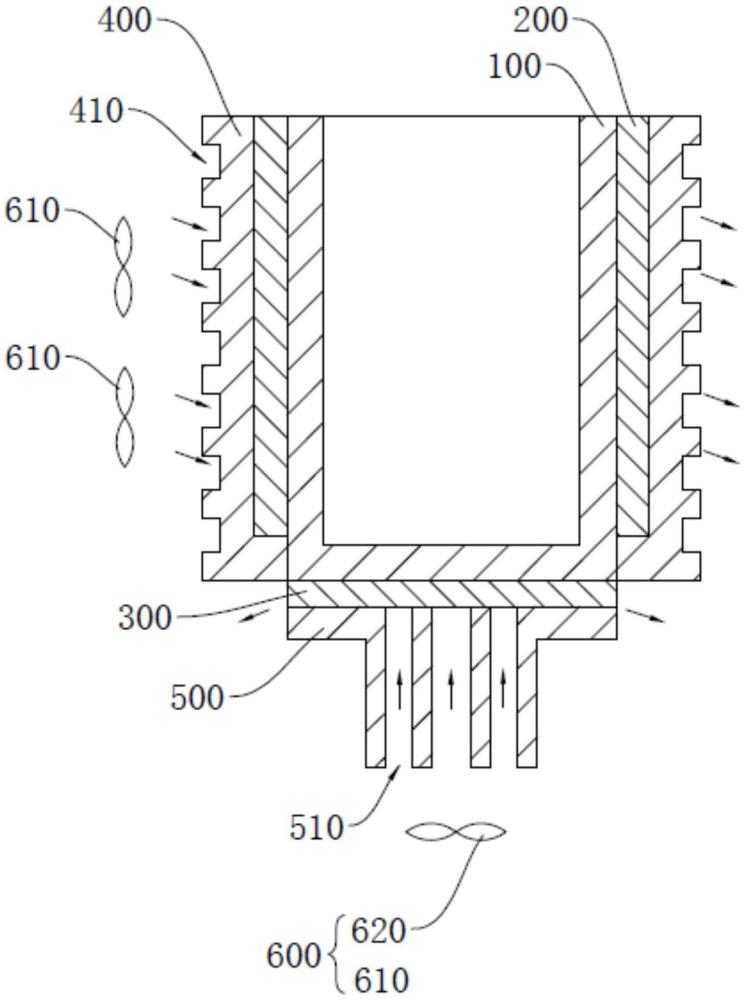

14、作为对所述半导体制冷装置的进一步可选的方案，所述第一散热件上设置有多个第一风道，所述第一风道沿所述内胆的周向延伸设置，多个所述第一风道沿所述内胆的轴线方向排列；

15、所述第二散热件上设置有多个第二风道，所述第二风道沿所述内胆的轴线方向延伸设置，多个所述第二风道沿所述内胆的周向排列；

16、所述导热组件包括第一风扇和第二风扇，所述第一风扇设置于所述第一散热件的一侧，所述第二风扇设置于所述第二散热件的下方。

17、作为对所述半导体制冷装置的进一步可选的方案，所述第二散热件上设置有多个第三风道和多个分流槽，所述第三风道沿所述内胆的轴线方向延伸设置，多个所述第三风道沿所述内胆的周向排列，所述分流槽的一端与所述第三风道的顶端连通，所述分流槽的另一端具有第一出风口和第二出风口；

18、所述第一散热件上设置有多个第四风道，所述第四风道沿所述内胆的轴线方向延伸设置，多个所述第四风道沿所述内胆的周向排列，所述第四风道的底端与所述第二出风口竖向连通；

19、所述导热组件包括第三风扇，所述第三风扇设置于所述第二散热件的下方。

20、作为对所述半导体制冷装置的进一步可选的方案，所述第一散热件上设置有多个第五风道，所述第五风道沿所述内胆的轴线方向延伸设置，多个所述第五风道沿所述内胆的周向排列，所述半导体制冷装置还包括外壳，所述外壳环绕所述第一散热件的中部；

21、所述第二散热件上设置有多个第六风道，所述第六风道沿所述内胆的轴线方向延伸设置，多个所述第六风道沿所述内胆的周向排列，所述导热组件包括第四风扇，所述第四风扇设置于所述第二散热件的下方。

22、作为对所述半导体制冷装置的进一步可选的方案，所述第一散热件和/或所述第二散热件的内部设置有液冷腔，所述导热组件包括冷却液管路和循环泵，所述冷却液管路与所述液冷腔连通，所述循环泵设置于所述冷却液管路。

23、作为对所述半导体制冷装置的进一步可选的方案，所述导热组件还包括第五风扇，所述第五风扇设置于所述第二散热件的下方。

24、本发明的实施例具有如下有益效果：

25、在上述半导体制冷装置中，第一半导体制冷片环绕内胆的外侧壁，第二半导体制冷片设置于内胆的外壁底面，将内胆紧密包围，能够对内胆以及盛装在容腔内的饮品或其它液体进行多方向高效制冷。与此同时，第一半导体制冷片的外侧壁与第一散热件贴合，使得第一半导体制冷片产生的热量能够迅速传导至第一散热件上，第二半导体制冷片的底面与第二散热件贴合，使得第二半导体制冷片产生的热量能够迅速传导至第二散热件上。在此基础上，导热组件带走第一散热件和第二散热件上的热量，配合第一散热件和第二散热件对第一半导体制冷片和第二半导体制冷片进行快速地散热，保证第一半导体制冷片和第二半导体制冷片的高效制冷，最终使得上述半导体制冷装置的整体制冷效果更好、效能更高、制冷时间更短。

26、为使本发明的上述目的、特征和优点能更明显和易懂，下文特举较佳实施例，并配合所附附图，做详细说明如下。

1.一种半导体制冷装置，其特征在于，包括内胆、第一半导体制冷片、第二半导体制冷片、第一散热件、第二散热件以及导热组件；

2.根据权利要求1所述的半导体制冷装置，其特征在于，所述第一半导体制冷片沿所述内胆的轴线方向延伸设置，所述第一半导体制冷片设置有至少两个，至少两个所述第一半导体制冷片沿所述内胆的周向排列。

3.根据权利要求2所述的半导体制冷装置，其特征在于，所述第一半导体制冷片的横截面呈弧形设置，且所述第一半导体制冷片适配于所述内胆的外侧壁；或

4.根据权利要求2所述的半导体制冷装置，其特征在于，相邻两个所述第一半导体制冷片相接；或

5.根据权利要求1所述的半导体制冷装置，其特征在于，所述第一半导体制冷片包括第一柔性基板、第二柔性基板以及设置于所述第一柔性基板和所述第二柔性基板之间的多个热电偶对，所述第一半导体制冷片沿所述内胆的周向延伸设置。

6.根据权利要求1-5中任一项所述的半导体制冷装置，其特征在于，所述第一散热件上设置有多个第一风道，所述第一风道沿所述内胆的周向延伸设置，多个所述第一风道沿所述内胆的轴线方向排列；

7.根据权利要求1-5中任一项所述的半导体制冷装置，其特征在于，所述第二散热件上设置有多个第三风道和多个分流槽，所述第三风道沿所述内胆的轴线方向延伸设置，多个所述第三风道沿所述内胆的周向排列，所述分流槽的一端与所述第三风道的顶端连通，所述分流槽的另一端具有第一出风口和第二出风口；

8.根据权利要求1-5中任一项所述的半导体制冷装置，其特征在于，所述第一散热件上设置有多个第五风道，所述第五风道沿所述内胆的轴线方向延伸设置，多个所述第五风道沿所述内胆的周向排列，所述半导体制冷装置还包括外壳，所述外壳环绕所述第一散热件的中部；

9.根据权利要求1-5中任一项所述的半导体制冷装置，其特征在于，所述第一散热件和/或所述第二散热件的内部设置有液冷腔，所述导热组件包括冷却液管路和循环泵，所述冷却液管路与所述液冷腔连通，所述循环泵设置于所述冷却液管路。

10.根据权利要求9所述的半导体制冷装置，其特征在于，所述导热组件还包括第五风扇，所述第五风扇设置于所述第二散热件的下方。
