一种制袋机放卷对折机构的制作方法

本技术属于制袋机，特别是涉及一种制袋机放卷对折机构。

背景技术：

1、制袋机就是制作各种塑料包装袋或其他材料包装袋的机器 ，其加工范围为各种大小厚薄规格不同的塑料或其他材料的包装袋，一般来说以塑料包装袋为主要产品。

2、公开号为cn223014050u的专利文件公开了一种制袋机放卷对折机构，放卷机构包括机架、放卷组件以及张力调节组件，机架包括侧架和底座，张力调节组件设置在侧架的上方，放卷组件包括调节轴、调节板和调节机构，调节轴转动连接在两个侧架之间。

3、上述申请文件中通过调节轴与调节板之间的距离通过调节机构进行调节，从而改变放卷组件的轴径大小去适应不同卷径的料卷，其在调节后调节槽的间距会逐渐增大，使得与料卷内壁接触面积变小，摩擦力也随之变小，在调节轴转动过程中可能会出现无法带动料卷转动的情况，因此有待改进。

技术实现思路

1、本实用新型的目的在于提供一种制袋机放卷对折机构，解决了现有的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种制袋机放卷对折机构，包括支撑架，所述支撑架的侧面固定安装有电机，所述支撑架的内侧转动连接有转轴，所述支撑架的内侧固定连接有中间辊，所述支撑架的顶部固定安装有液压缸，所述液压缸的输出端固定连接有升降架，所述升降架的内侧固定连接有压辊，所述支撑架的后端固定连接有三角对折框架，所述三角对折框架的内侧设置有三角对折器和夹紧送料辊组，所述转轴的表面设置有支撑机构；所述支撑机构包括电动推杆，所述电动推杆固定安装在转轴的表面，所述电动推杆的输出端固定连接有支撑板，所述支撑板的侧面开设有滑槽，所述滑槽的内部设置有压缩弹簧，所述滑槽的内部通过压缩弹簧滑动连接有压板。

4、进一步地，所述电机的输出端与转轴固定连接，所述支撑板的表面设置有增加摩擦机构，开启电机可以带动转轴转动。

5、进一步地，所述压板与支撑板的表面均固定连接有橡胶颗粒，所述压缩弹簧初始状态下处于被压缩状态，支撑板与其余支撑板间距变大时，压缩弹簧会使得相邻两组压板始终保持贴合。

6、进一步地，所述支撑板整体呈弧形，且所述支撑板的数量设置为四组，通过四组弧形的支撑板对料卷内壁进行支撑。

7、进一步地，所述增加摩擦机构包括槽体和气泵，所述槽体开设于支撑板的表面，所述槽体的内部固定连接有气囊，所述气泵固定连接在转轴的表面，所述气泵的顶部设置有连接管。

8、进一步地，所述槽体整体呈v字形，且所述气囊初始状态下处于收缩状态，气囊膨胀时会向顶部发生形变。

9、进一步地，所述连接管远离气泵的一端与气囊的底部贯穿且固定连接，开启气泵可以通过连接管对气囊进行充气。

10、本实用新型具有以下有益效果：

11、1、本实用新型通过设置有支撑机构，从而达到了需要对不同直径的料卷进行安装时，可以开启电动推杆带动四组支撑板移动增大支撑直径，而四组支撑板移动使得相互之间的间距变大时，而相邻压板会保持贴合确保对空隙处的支撑，防止支撑面积变小导致摩擦力变小而无法带动料卷转动的情况。

12、2、本实用新型通过设置有增加摩擦机构，从而达到了通过四组支撑板对料卷进行支撑时，可以开启气泵，此时气泵通过连接管可以对气囊进行充气，通过气囊在v字形的槽体内膨胀从而提高与料卷内壁之间的摩擦力，进一步防止打滑。

13、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

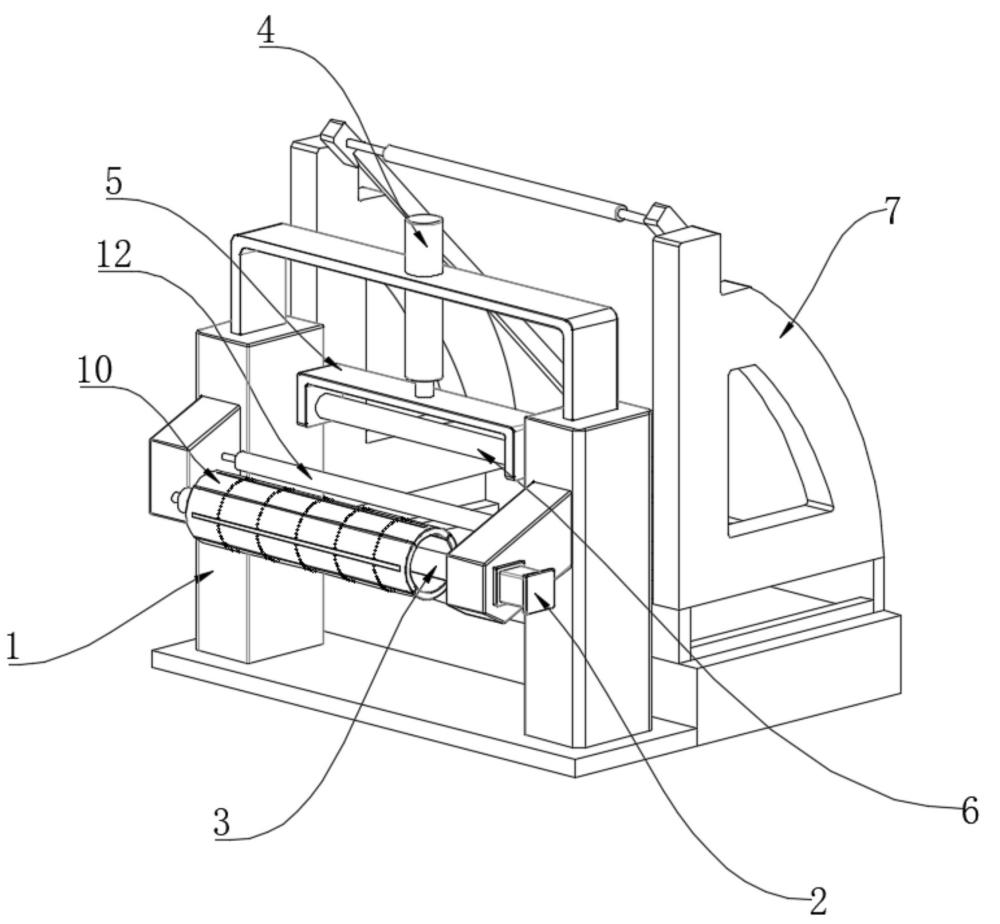

1.一种制袋机放卷对折机构，包括支撑架（1），其特征在于：所述支撑架（1）的侧面固定安装有电机（2），所述支撑架（1）的内侧转动连接有转轴（3），所述支撑架（1）的内侧固定连接有中间辊（12），所述支撑架（1）的顶部固定安装有液压缸（4），所述液压缸（4）的输出端固定连接有升降架（5），所述升降架（5）的内侧固定连接有压辊（6），所述支撑架（1）的后端固定连接有三角对折框架（7），所述三角对折框架（7）的内侧设置有三角对折器（8）和夹紧送料辊组（9），所述转轴（3）的表面设置有支撑机构（10）；

2.根据权利要求1所述的一种制袋机放卷对折机构，其特征在于，所述电机（2）的输出端与转轴（3）固定连接，所述支撑板（102）的表面设置有增加摩擦机构（11）。

3.根据权利要求2所述的一种制袋机放卷对折机构，其特征在于，所述压板（105）与支撑板（102）的表面均固定连接有橡胶颗粒（106），所述压缩弹簧（104）初始状态下处于被压缩状态。

4.根据权利要求3所述的一种制袋机放卷对折机构，其特征在于，所述支撑板（102）整体呈弧形，且所述支撑板（102）的数量设置为四组。

5.根据权利要求4所述的一种制袋机放卷对折机构，其特征在于，所述增加摩擦机构（11）包括槽体（111）和气泵（113），所述槽体（111）开设于支撑板（102）的表面，所述槽体（111）的内部固定连接有气囊（112），所述气泵（113）固定连接在转轴（3）的表面，所述气泵（113）的顶部设置有连接管（114）。

6.根据权利要求5所述的一种制袋机放卷对折机构，其特征在于，所述槽体（111）整体呈v字形，且所述气囊（112）初始状态下处于收缩状态。

7.根据权利要求6所述的一种制袋机放卷对折机构，其特征在于，所述连接管（114）远离气泵（113）的一端与气囊（112）的底部贯穿且固定连接。
