一种印刷包装盒生产用多层模切装置的制作方法

本技术涉及包装盒模切，具体为一种印刷包装盒生产用多层模切装置。

背景技术：

1、印刷包装盒是以纸张为主要原料，通过印刷、模切、折叠、粘合等工艺制成的具有一定强度和造型的包装容器，用于保护商品、提升商品附加值及传递品牌信息，包装盒模切装置主要用于纸品包装工业中的纸盒等的模切作业，是包装盒加工成型的重要设备，利用模切刀施加一定的压力，将纸板轧切成一定形状。

2、公开号cn219446276u的一种包装盒模切装置，利用压轮对输送的纸板进行压紧固定，避免其翘起或与传送带发生打滑，提升输送稳定性；纠偏板上设置外扩板，利用外扩板对纸板进行导向，使其更容易进入两侧纠偏板之间的区域。

3、该包装盒模切装置，利用压轮对输送的纸板进行压紧固定，避免其翘起或与传送带发生打滑，提升输送稳定性，但对包装盒进行模切时，没有设置对包装盒进行按压的装置，使包装盒进行模切时，包装盒位置容易移动，影响模切效果，因此需要改进。

技术实现思路

1、本实用新型的目的在于提供一种印刷包装盒生产用多层模切装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种印刷包装盒生产用多层模切装置，包括支撑柱，所述支撑柱顶部固定连接有承重台，所述承重台顶部背端设置有模切机构，所述承重台顶部设置有夹持机构，所述夹持机构顶部设置有包装盒本体；

3、所述夹持机构包括气缸，所述气缸固定连接于承重台背端，所述气缸正面固定连接有推动板，所述推动板滑动连接于承重台内侧，所述推动板顶部固定连接有模切台，所述模切台底部左右两侧固定连接有滑块，所述模切台底部固定连接有固定板，所述固定板右侧固定连接有驱动电机，所述驱动电机左侧固定连接有双向螺纹杆，所述双向螺纹杆转动连接于固定板内侧，所述双向螺纹杆外围螺纹连接有螺纹板，所述螺纹板外侧固定连接有滑条，所述滑条外侧固定连接有l型板，所述l型板内侧固定连接有限位板。

4、优选的，所述承重台内侧开设有与滑块运动轨迹相对应的滑槽，且滑块滑动连接于该滑槽内部，通过开设的滑槽，能够对滑块起到限位作用，通过设置的滑块能够对模切台起到支撑作用，使模切台前后移动时，更加稳定。

5、优选的，所述滑条有两个，两个滑条分别固定连接于螺纹板外侧前后两侧，通过设置的滑条，能够对螺纹板起到限位作用，使螺纹板在移动的过程中，更加稳定。

6、优选的，所述包装盒本体底部与模切台顶部相互贴合，包装盒本体左右两侧与限位板内侧相互贴合，通过设置的限位板能够对包装盒本体进行限位，使模切台在前后移动时，堆放的包装盒本体不易混乱。

7、优选的，所述模切机构包括支撑架，所述支撑架固定连接于承重台顶部背端，所述支撑架顶部固定连接有液压缸，所述液压缸底部固定连接有升降板，所述升降板底部固定连接有模切刀，所述升降板内部滑动连接有滑杆，所述滑杆底部固定连接有按压板，所述滑杆顶部固定连接有连接板，所述滑杆外围套接有弹簧。

8、优选的，所述弹簧顶部固定连接于升降板底部，且弹簧底部固定连接于按压板顶部，当按压板底部接触包装盒本体时，按压板能够对滑杆跟弹簧进行挤压，通过升降板向下的挤压力跟弹簧的弹性作用力，使按压板能够对包装盒本体进行按压，使包装盒本体进行模切时，更加稳定。

9、优选的，所述滑杆有四个，四个滑杆分别滑动连接于升降板内部，通过设置的滑杆能够对弹簧起到限位作用，使弹簧被挤压的过程中，不易弯曲。

10、与现有技术相比，本实用新型提供了一种印刷包装盒生产用多层模切装置，具备以下有益效果：

11、1、该印刷包装盒生产用多层模切装置，通过设置的夹持机构，当需要对包装盒本体进行模切时，通过驱动电机、双向螺纹杆、螺纹板、滑条、l型板跟限位板配合使用，使限位板能够对堆放的包装盒本体进行限位，通过气缸、推动板跟模切台配合使用，使模切台能够将包装盒本体移动到模切刀底部，方便模切刀对包装盒本体进行模切。

12、2、该印刷包装盒生产用多层模切装置，模切机构中，通过液压缸带动升降板跟模切刀向下移动，使升降板能够通过滑杆、弹簧包跟按压板向下移动，使按压板底部接触包装盒本体顶部，通过按压板向下按压的作用力跟弹簧弹性的作用力，使按压板能够对堆放的包装盒本体进行按压固定，使模切刀对包装盒本体进行模切时，包装盒本体更加稳定。

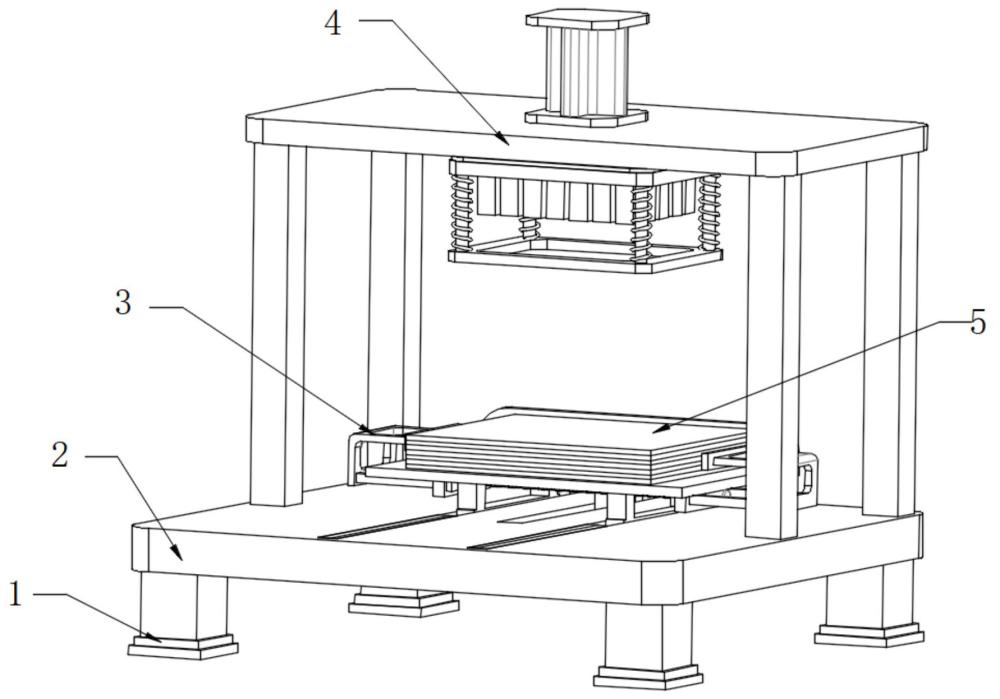

1.一种印刷包装盒生产用多层模切装置，包括支撑柱（1），其特征在于：所述支撑柱（1）顶部固定连接有承重台（2），所述承重台（2）顶部背端设置有模切机构（4），所述承重台（2）顶部设置有夹持机构（3），所述夹持机构（3）顶部设置有包装盒本体（5）；

2.根据权利要求1所述的一种印刷包装盒生产用多层模切装置，其特征在于：所述承重台（2）内侧开设有与滑块（31）运动轨迹相对应的滑槽，且滑块（31）滑动连接于该滑槽内部。

3.根据权利要求1所述的一种印刷包装盒生产用多层模切装置，其特征在于：所述滑条（39）有两个，两个滑条（39）分别固定连接于螺纹板（37）外侧前后两侧。

4.根据权利要求1所述的一种印刷包装盒生产用多层模切装置，其特征在于：所述包装盒本体（5）底部与模切台（32）顶部相互贴合，包装盒本体（5）左右两侧与限位板（302）内侧相互贴合。

5.根据权利要求1所述的一种印刷包装盒生产用多层模切装置，其特征在于：所述模切机构（4）包括支撑架（42），所述支撑架（42）固定连接于承重台（2）顶部背端，所述支撑架（42）顶部固定连接有液压缸（44），所述液压缸（44）底部固定连接有升降板（45），所述升降板（45）底部固定连接有模切刀（43），所述升降板（45）内部滑动连接有滑杆（41），所述滑杆（41）底部固定连接有按压板（46），所述滑杆（41）顶部固定连接有连接板（47），所述滑杆（41）外围套接有弹簧（48）。

6.根据权利要求5所述的一种印刷包装盒生产用多层模切装置，其特征在于：所述弹簧（48）顶部固定连接于升降板（45）底部，且弹簧（48）底部固定连接于按压板（46）顶部。

7.根据权利要求5所述的一种印刷包装盒生产用多层模切装置，其特征在于：所述滑杆（41）有四个，四个滑杆（41）分别滑动连接于升降板（45）内部。
