一种用于瓦楞纸箱的折箱机的制作方法

本技术涉及瓦楞纸箱加工，具体为一种用于瓦楞纸箱的折箱机。

背景技术：

1、随着社会生产力的发展，瓦楞纸板箱成为包装工业中最主要的运输包装形式，广泛应用于食品、医药、电子等各种产品的销售包装。虽然其样式日趋多样化，但gb6543-86中所提开槽型瓦楞纸板箱因其结构简单、尺寸灵活依然被广泛应用。

2、其中瓦楞纸箱的自身上折痕，方便后面进行折叠，这些折痕未被折叠前，能让两个相接的瓦楞纸板不易弯曲倾倒，但是因为这些折痕的存在，一些折箱机在对其箱盖折叠时，会让盖板瓦楞纸折叠不够彻底，一旦瓦楞纸箱被取下后，这些折叠不彻底的折痕就会让箱盖回弹翘起，影响了箱子折叠成型的效率，对此提出一种用于瓦楞纸箱的折箱机。

技术实现思路

1、本实用新型的目的在于提供一种用于瓦楞纸箱的折箱机，以解决上述背景技术中提出的问题。

2、本实用新型提供如下技术方案：一种用于瓦楞纸箱的折箱机，包括柜体，所述柜体的内部四角嵌设有电动升降杆一，所述电动升降杆一的输出端顶部固定安装有框架，所述框架的内部嵌设有气缸一，所述气缸一的输出端固定安装有l型支座，所述l型支座的一端通过轴杆活动安装有轴套，所述轴套的侧面固定安装有压板，所述轴套的外侧固定安装有齿圈，所述齿圈的侧面啮合有齿轮，所述齿轮的轴心与伺服马达的输出端固定安装，所述l型支座的一端下方固定安装有l型架，所述l型架的另一端固定安装有侧板。

3、作为优选，所述柜体的顶部固定安装有底盘，所述底盘与柜体的表面均开设有条形孔，所述底盘的顶部设置有未折叠的瓦楞纸箱。

4、作为优选，所述柜体的内顶壁固定安装有四个环形排列的气缸二，所述气缸二的输出端固定安装有扩展板，所述扩展板的顶部固定安装有托板，未折叠的瓦楞纸箱套装设置在四个扩展板的外侧。

5、作为优选，所述底盘的中心嵌设有电动升降杆二，所述电动升降杆二的输出端固定安装有延长杆，所述延长杆的顶部固定安装有托盘。

6、作为优选，所述扩展板穿插在条形孔的内部中。

7、与现有技术相比，本实用新型的有益效果是：该用于瓦楞纸箱的折箱机，预先将瓦楞纸箱套装在扩展板上，通过气缸二驱动四个扩展板同步展开，即可将瓦楞纸箱套彻底展开成矩形状，加快了瓦楞纸箱成型速度；通过电动升降杆一驱动框架上移后，即可对压板的位置高度调整；通过气缸一驱动l型支座前移，直到侧板贴合在瓦楞纸箱套上，再通过伺服马达驱动齿轮、齿圈和压板进行转动，压板由竖直转动至水平偏下，即可让纸板沿着折痕进行过渡向下折叠，继而保证整个瓦楞纸箱被取下后，被折叠的纸板不会过渡向外回弹出来。

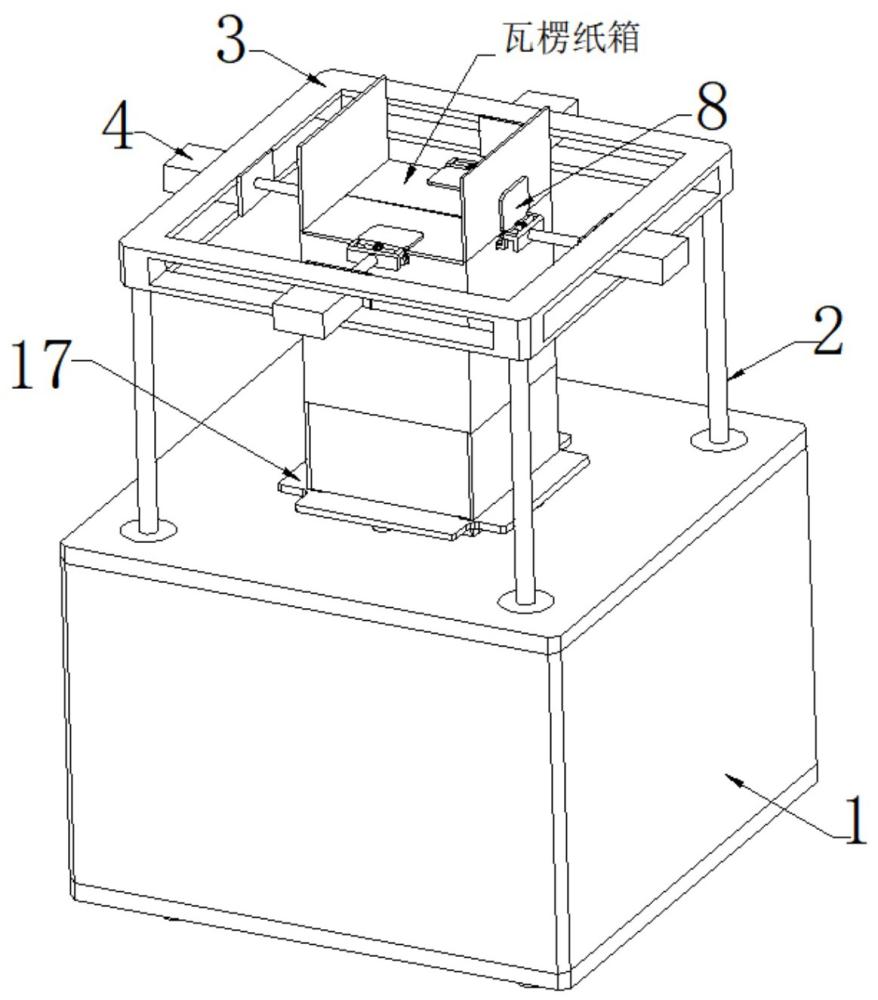

1.一种用于瓦楞纸箱的折箱机，包括柜体（1），其特征在于：所述柜体（1）的内部四角嵌设有电动升降杆一（2），所述电动升降杆一（2）的输出端顶部固定安装有框架（3），所述框架（3）的内部嵌设有气缸一（4），所述气缸一（4）的输出端固定安装有l型支座（5），所述l型支座（5）的一端通过轴杆（6）活动安装有轴套（7），所述轴套（7）的侧面固定安装有压板（8），所述轴套（7）的外侧固定安装有齿圈（9），所述齿圈（9）的侧面啮合有齿轮（10），所述齿轮（10）的轴心与伺服马达（11）的输出端固定安装，所述l型支座（5）的一端下方固定安装有l型架（12），所述l型架（12）的另一端固定安装有侧板（13）。

2.根据权利要求1所述的一种用于瓦楞纸箱的折箱机，其特征在于：所述柜体（1）的顶部固定安装有底盘（17），所述底盘（17）与柜体（1）的表面均开设有条形孔（18），所述底盘（17）的顶部设置有未折叠的瓦楞纸箱。

3.根据权利要求2所述的一种用于瓦楞纸箱的折箱机，其特征在于：所述柜体（1）的内顶壁固定安装有四个环形排列的气缸二（14），所述气缸二（14）的输出端固定安装有扩展板（15），所述扩展板（15）的顶部固定安装有托板（16），未折叠的瓦楞纸箱套装设置在四个扩展板（15）的外侧。

4.根据权利要求2所述的一种用于瓦楞纸箱的折箱机，其特征在于：所述底盘（17）的中心嵌设有电动升降杆二（19），所述电动升降杆二（19）的输出端固定安装有延长杆（20），所述延长杆（20）的顶部固定安装有托盘（21）。

5.根据权利要求3所述的一种用于瓦楞纸箱的折箱机，其特征在于：所述扩展板（15）穿插在条形孔（18）的内部中。
