整经机防静电式纱线处理与收集集成装置及工艺的制作方法
本发明涉及整经机，特别涉及整经机防静电式纱线处理与收集集成装置及工艺。
背景技术：
1、整经作业时，单根纱线先依次穿行经过导纱瓷眼、张力器、停经片、综丝与钢筘等规整构件，再逐步收拢排布，有序组合形成规整的经纱阵列；纱线在全程高速走线过程中与各类构件持续发生相对摩擦，极易致使纱体表层纤维脱落，产生废纱绒、飞花及微细尘屑，同时摩擦作用易使纱线表面积聚静电，引发纱线相互粘连并股，进而造成经纱阵列排列散乱、经轴卷绕成型不平整，还会进一步增强纱线对各类粉尘杂质的吸附能力，严重干扰后续织造加工进度与成品质量。
2、目前，整经区域虽多配置离子风机以中和纱线表面静电，并辅以人工定期清理，但离子风机仅能降低静电吸附力，对已机械纠缠、附着于纱线表面的废纱绒缺乏有效剥离与收集能力，生产效率有待提升。
3、因此，提出整经机防静电式纱线处理与收集集成装置及工艺来解决上述问题很有必要。
技术实现思路
1、本发明的目的在于提供整经机防静电式纱线处理与收集集成装置及工艺，以解决上述背景技术中提出的问题。
2、为实现上述目的，本发明提供如下技术方案：整经机防静电式纱线处理与收集集成装置，包括机架和处理机构，处理机构包括固定于机架上的收集盒，收集盒上固定有输管，输管上轴向转动套设有圆筒，圆筒内储水；
3、所述圆筒的壁体上径向穿插固定有固定管，固定管位于圆筒外部的一端连通有方管，方管背向固定管的一侧活动设置有擦拭方条，固定管内滑动有活塞块；
4、所述活塞块上固定有第一磁块，输管靠近纱线一侧的下半段周向设置有多个第二磁块，第一磁块与第二磁块相斥配合，方管上活动穿设有穿杆，穿杆的一端与活塞块固定，穿杆的另一端与擦拭方条抵接配合，穿杆的外部套装有弹簧；
5、所述方管上设置有朝擦拭方条单向导通的出液槽，固定管与圆筒之间设置有朝固定管单向导通的输液管；
6、擦拭时，第一磁块与其中一个第二磁块相对，两者斥力推动活塞块、穿杆顶推擦拭方条贴合至纱线上擦拭作业；
7、补水时，第一磁块与多个第二磁块交替配合，配合弹簧驱动活塞块在固定管内往复移动，周期性抽吸圆筒内储水，并由方管导出喷向擦拭方条补水。
8、优选的，所述出液槽的内部固定安装有第一单向阀；
9、所述输液管内固定安装有第二单向阀。
10、优选的，所述方管背向固定管的一侧设置有横杆，擦拭方条安装在横杆上，横杆的两端均转动设置有耳块，耳块上固定有弹性伸缩杆，弹性伸缩杆远离耳块的一端固定在方管上。
11、优选的，所述擦拭方条沿横杆径向截面呈正方形。
12、优选的，所述穿杆靠近擦拭方条的一端固定连接有压条，压条沿着擦拭方条的长度方向分布，穿杆与压条呈t形分布，压条与擦拭方条接触配合。
13、优选的，所述收集盒内部固定设置有挡条，挡条位于收集盒内远离纱线的一侧，挡条与输管平行分布，擦拭方条与挡条抵接配合。
14、优选的，所述收集盒的内壁上固定连接有弧块，弧块远离圆筒的一侧为外凸弧形面，且弧块的顶端朝挡条方向倾斜，横杆与弧块的外凸弧形面抵接配合。
15、优选的，所述处理机构的上方设置有风扇，风扇固定安装在机架上，且风扇出风端朝向纱线。
16、优选的，所述擦拭方条采用高耐磨亲水聚氨酯多孔海绵材质制成。
17、本发明还公开了整经机防静电式纱线处理与收集集成工艺，应用于上述的整经机防静电式纱线处理与收集集成装置，还包括以下操作步骤：
18、s1、预处理准备：预先向圆筒内部加注清洁用水，整经作业过程中，纱线保持竖向匀速走线，利用圆筒跟随输管转动，带动固定管、方管以及擦拭方条同步转动，调节工作位置；
19、s2、纱线擦拭除杂：利用第一磁块与第二磁块之间产生的磁斥力，推动活塞块、穿杆联动位移，顶推擦拭方条贴合在行进状态的纱线表面，对纱线表面附着的废纱绒、飞花尘屑进行擦拭剥离；
20、s3、海绵自动补水：圆筒转动过程中，第一磁块与各组第二磁块交替对位配合，配合弹簧的复位弹力带动活塞块在固定管内部往复滑移，周期性抽吸圆筒内部储水，水流经由固定管、方管导出并喷淋至擦拭方条表面；
21、s4、废料回收处理：由收集盒持续对掉落的废纱绒、飞花杂质进行归集存储。
22、本发明的技术效果和优点：
23、本发明通过设置处理机构，同步完成擦拭除杂、静电疏导消散、自动补水作业与废料抖落等多项功能，有效改善纱线起绒积尘、静电粘连等问题，同时便于废料自动收集与回收再利用，兼顾生产实用性与节能环保效益。

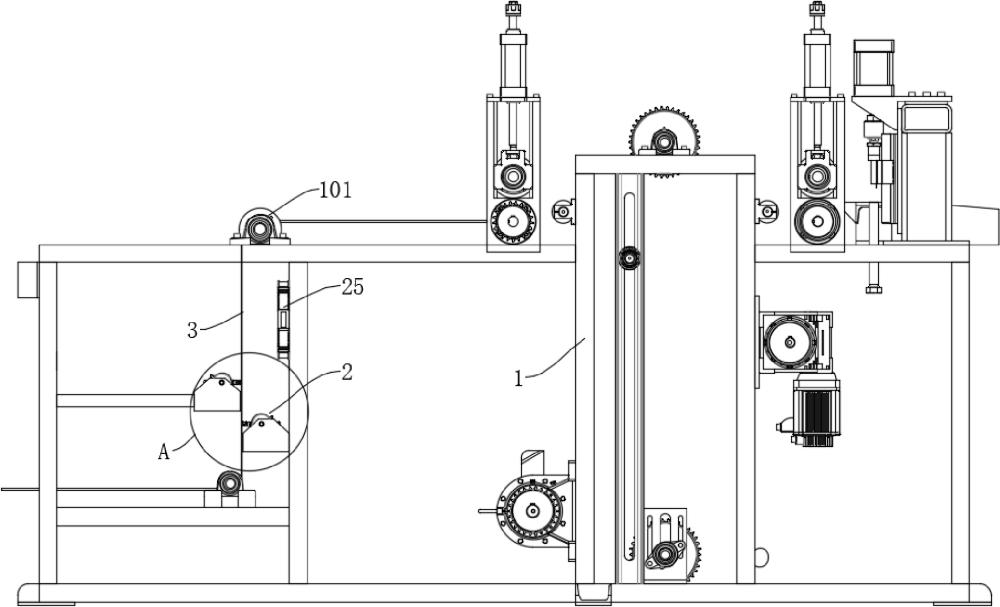

1.整经机防静电式纱线处理与收集集成装置，包括机架（1）和处理机构（2），其特征在于：所述处理机构（2）包括固定于机架（1）上的收集盒（4），收集盒（4）上固定有输管（21），输管（21）上轴向转动套设有圆筒（6），圆筒（6）内储水；
2.根据权利要求1所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述出液槽（12）的内部固定安装有第一单向阀（13）；
3.根据权利要求1所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述方管（8）背向固定管（7）的一侧设置有横杆（19），擦拭方条（5）安装在横杆（19）上，横杆（19）的两端均转动设置有耳块（17），耳块（17）上固定有弹性伸缩杆（18），弹性伸缩杆（18）远离耳块（17）的一端固定在方管（8）上。
4.根据权利要求3所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述擦拭方条（5）沿横杆（19）径向截面呈正方形。
5.根据权利要求1所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述穿杆（10）靠近擦拭方条（5）的一端固定连接有压条（11），压条（11）沿着擦拭方条（5）的长度方向分布，穿杆（10）与压条（11）呈t形分布，压条（11）与擦拭方条（5）接触配合。
6.根据权利要求1所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述收集盒（4）内部固定设置有挡条（23），挡条（23）位于收集盒（4）内远离纱线（3）的一侧，挡条（23）与输管（21）平行分布，擦拭方条（5）与挡条（23）抵接配合。
7.根据权利要求6所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述收集盒（4）的内壁上固定连接有弧块（401），弧块（401）远离圆筒（6）的一侧为外凸弧形面，且弧块（401）的顶端朝挡条（23）方向倾斜，横杆（19）与弧块（401）的外凸弧形面抵接配合。
8.根据权利要求1所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述处理机构（2）的上方设置有风扇（25），风扇（25）固定安装在机架（1）上，且风扇（25）出风端朝向纱线（3）。
9.根据权利要求1所述的整经机防静电式纱线处理与收集集成装置，其特征在于：所述擦拭方条（5）采用高耐磨亲水聚氨酯多孔海绵材质制成。
10.整经机防静电式纱线处理与收集集成工艺，其特征在于：应用于如权利要求1～9任意一项所述的整经机防静电式纱线处理与收集集成装置，还包括以下操作步骤：
