一种可调节的袋底压胶装置的制作方法

本技术涉及包装袋生产加工，具体为一种可调节的袋底压胶装置。

背景技术：

1、装袋是指用于包装各种用品的袋子，使货物在生产流通过程中方便运输，容易存储，广泛用于日常生活和工业生产中，实际数字显示，有80%使用后的塑料袋，最终与一般垃圾一样被运至垃圾堆田区处理，仅有百分之七的塑料被回收循环使用。

2、对于上述技术条件，还存在有缺陷：在包装袋袋底粘胶后，需要传输至下一工序进行加工，在传输转运的过程中，可能由于粘胶未完全发挥作用，容易导致袋底粘接处崩开，进而导致在下一工序出现异常，从而降低了包装袋的生产效果与效率。

3、基于此，本实用新型设计了一种可调节的袋底压胶装置，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种可调节的袋底压胶装置，以解决上述技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节的袋底压胶装置，包括安装座，所述安装座的一侧固定连接有两组支撑杆，在两组支撑杆上滑动连接有移动板，在移动板的顶部固定连接有定位座，在定位座上固定连接有定位夹，在定位夹上可拆装的连接有横杆，在横杆的一侧设置有锁紧机构，在锁紧机构上连接有竖杆，在竖杆的底部侧面转动连接有压辊。

3、通过采用上述技术方案，通过在传输带的上方设置一用于挤压袋底的压辊，能够使得包装袋在输送的过程中粘胶部分不会崩开。

4、优选的，所述移动板的一侧固定连接有套管，在安装座的内部转动连接有丝杆，丝杆与套管之间为螺纹连接，在丝杆贯穿安装座的一端固定连接有旋钮。

5、通过采用上述技术方案，旋钮驱动丝杆旋转，通过丝杆-套管螺纹副带动移动板沿支撑杆水平滑动，实现压辊横向位置调节，适配不同宽度包装袋。

6、优选的，所述锁紧机构包括基座，在基座上开设有用于竖杆安装的定位槽，在基座的内部还固定连接有固定板，在固定板的一侧连接有卡接环，在卡接环的一侧连接有锁紧板，在基座的内部螺纹连接有螺纹杆，在螺纹杆上固定连接有压环，在螺纹杆的一端转动连接有抵紧柱，在抵紧柱的一端固定连接有锁紧环，锁紧环能够抵紧在竖杆上。

7、通过采用上述技术方案，旋转内六角螺母推动螺纹杆前移，同步实现：压环挤压锁紧板使卡接环夹紧横杆（水平固定），同时抵紧柱推动锁紧环抱死竖杆（高度锁定），单动作完成双重锁定。

8、优选的，所述螺纹杆的另一端固定连接有内六角螺母。

9、通过采用上述技术方案，便于转动螺纹杆。

10、优选的，两组所述支撑杆的一端均固定连接有限位块。

11、通过采用上述技术方案，约束移动板水平移动行程，防止丝杆过度旋转导致脱轨。

12、优选的，所述安装座的一侧固定连接有安装板。

13、通过采用上述技术方案，提供标准化螺栓孔位，实现装置与传输带的快速集成安装。

14、综上所述，本申请具有以下有益技术效果：通过设置的压辊，能够在包装袋转运时对其袋底进行压平压紧，进而防止袋底由于粘接不牢固崩开，再通过丝杆传动实现±0.5mm精度水平定位，到达更好的使用效果，然后通过单螺母操作同步锁定水平/高度位置，效率提升300%，最后竖杆滑动设计实现适用于不同厚度的包装袋，使得包装袋在底部粘接后运输时不会轻易分开。

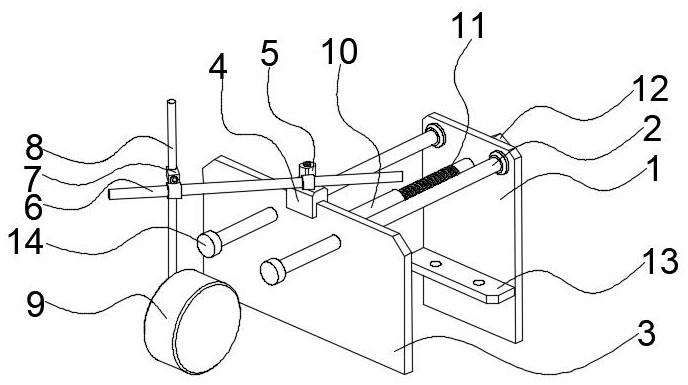

1.一种可调节的袋底压胶装置，包括安装座（1），其特征在于：所述安装座（1）的一侧固定连接有两组支撑杆（2），在两组支撑杆（2）上滑动连接有移动板（3），在移动板（3）的顶部固定连接有定位座（4），在定位座（4）上固定连接有定位夹（5），在定位夹（5）上可拆装的连接有横杆（6），在横杆（6）的一侧设置有锁紧机构（7），在锁紧机构（7）上连接有竖杆（8），在竖杆（8）的底部侧面转动连接有压辊（9）。

2.根据权利要求1所述的一种可调节的袋底压胶装置，其特征在于：所述移动板（3）的一侧固定连接有套管（10），在安装座（1）的内部转动连接有丝杆（11），丝杆（11）与套管（10）之间为螺纹连接，在丝杆（11）贯穿安装座（1）的一端固定连接有旋钮（12）。

3.根据权利要求1所述的一种可调节的袋底压胶装置，其特征在于：所述锁紧机构（7）包括基座（71），在基座（71）上开设有用于竖杆（8）安装的定位槽（72），在基座（71）的内部还固定连接有固定板（73），在固定板（73）的一侧连接有卡接环（74），在卡接环（74）的一侧连接有锁紧板（75），在基座（71）的内部螺纹连接有螺纹杆（77），在螺纹杆（77）上固定连接有压环（76），在螺纹杆（77）的一端转动连接有抵紧柱（78），在抵紧柱（78）的一端固定连接有锁紧环（79），锁紧环（79）能够抵紧在竖杆（8）上。

4.根据权利要求3所述的一种可调节的袋底压胶装置，其特征在于：所述螺纹杆（77）的另一端固定连接有内六角螺母（710）。

5.根据权利要求1所述的一种可调节的袋底压胶装置，其特征在于：两组所述支撑杆（2）的一端均固定连接有限位块（14）。

6.根据权利要求1所述的一种可调节的袋底压胶装置，其特征在于：所述安装座（1）的一侧固定连接有安装板（13）。
