一种纸板压痕基板的制作方法

本技术涉及纸盒制造，具体为一种纸板压痕基板。

背景技术：

1、在纸盒的生产中，需要使用到自动化纸板生产的设备，而这种自动化纸板生产设备是专门对纸板进行压痕加工，以方便后续将加工好的纸板折叠成纸盒的设备，在纸盒生产中有重要的作用。

2、现有技术中，部分自动化纸板生产设备需集成电机、传感器、控制系统等精密部件，购置成本昂贵，也需配备稳定的电力系统和厂房空间，配套设施投入大，后续也需要不断维护设备以确保设备正常运行，对于小批量订单或小型作坊来说并不实际，为此，我们提出一种纸板压痕基板。

技术实现思路

1、本实用新型的目的在于提供一种纸板压痕基板，以解决上述背景技术中提出部分自动化纸板生产设备购置成本昂贵，生产前期配套设施投入大，后续需要不断维护设备以确保设备正常运行，对于小批量订单或小型作坊来说并不实际的问题。

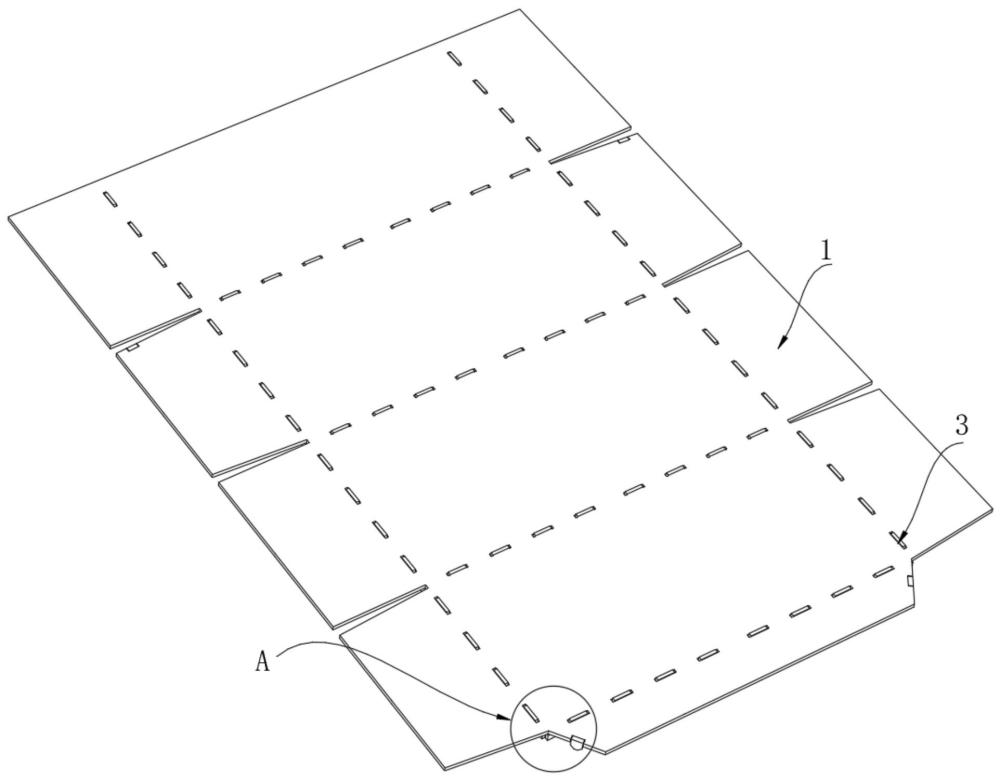

2、为实现上述目的，本实用新型提供如下技术方案：一种纸板压痕基板，包括底板,底板呈纸箱展开的平面状，底板表面位于纸箱折痕位置处设有多个凸起，多个凸起将纸板加压形成凹槽，当底板底部的纸板被加压形成凹槽后，使用切纸刀沿着底板外沿切割一圈后，被切割后的纸板沿着凸起位置折叠后形成完整的纸箱。

3、其中，底板为一体冲压加工成型的。

4、其中，底板分为主体部和插接部，主体部为带有通槽的平面板，插接部为设有多个凸起的框状插条，插条插入平面板的通槽内形成底板。

5、其中，底板位于凸起的一侧设有多个定位头，定位头的长度大于凸起的长度。

6、其中，定位头设有四个，四个定位头之间连线形成四边形。

7、本实用新型至少具备以下有益效果：

8、通过让底板在凸起或框状插条的配合下，将废弃的纸板制作成纸盒，使得纸盒的制作成本低廉，前期无需投入配套设施，后续免去了确保设备正常运行的维护工作，对于小批量订单来说更实际。

1.一种纸板压痕基板，其特征在于：包括底板,所述底板呈纸箱展开的平面状，所述底板表面位于纸箱折痕位置处设有多个凸起，多个所述凸起将纸板加压形成凹槽，当底板底部的纸板被加压形成凹槽后，使用切纸刀沿着底板外沿切割一圈后，被切割后的纸板沿着凸起位置折叠后形成完整的纸箱。

2.根据权利要求1所述的纸板压痕基板，其特征在于：所述底板为一体冲压加工成型的。

3.根据权利要求1所述的纸板压痕基板，其特征在于：所述底板分为主体部和插接部，所述主体部为带有通槽的平面板，所述插接部为设有多个凸起的框状插条，插条插入平面板的通槽内形成底板。

4.根据权利要求1所述的纸板压痕基板，其特征在于：所述底板位于凸起的一侧设有多个定位头，所述定位头的长度大于凸起的长度。

5.根据权利要求4所述的纸板压痕基板，其特征在于：所述定位头设有四个，四个所述定位头之间连线形成四边形。
