一种包装盒生产折边结构的制作方法
本技术涉及包装盒生产设备，具体涉及一种包装盒生产折边结构。
背景技术：
1、在包装盒生产领域，折边工序是决定包装盒成型质量与结构稳定性的关键环节，直接影响包装盒的外观规整度、密封性能及后续使用体验。随着商品市场的多样化发展，包装盒的尺寸、形状呈现出多元化趋势，从小型首饰盒到大型家电包装盒，不同规格的包装盒对生产设备的适配性提出了更高要求。
2、现有包装盒生产折边结构，其定位机构固定性强，大多仅能适配单一尺寸的包装盒。当需要加工不同宽度、长度的包装盒时，无法灵活调整定位部件的位置，导致包装盒在放置板上易出现偏移，折边时易产生褶皱、错位等问题，严重影响产品合格率。
3、为此提出一种包装盒生产折边结构。
技术实现思路
1、本实用新型的目的在于：为解决上述背景技术中所提出的问题，本实用新型提供了一种包装盒生产折边结构。
2、本实用新型为了实现上述目的具体采用以下技术方案：
3、一种包装盒生产折边结构，包括底座，所述底座的顶面固定连接有安装块，所述安装块的顶面固定连接有放置板，用于承载待折边的包装盒；所述放置板的表面设置有用于不同尺寸包装纸盒在放置板上定位放置的横向调节组件，所述横向调节组件的表面固定连接有定位杆，所述定位杆的表面设置有纵向调节组件，所述纵向调节组件的表面固定连接有定位块，通过横向调节组件与纵向调节组件配合，可根据包装盒尺寸调整定位杆、定位块位置，对包装盒精准定位；所述底座的表面设置有用于不同尺寸包装盒折边的移动组件，所述移动组件的表面固定连接有连接板，所述连接板的表面设置有翻折组件，所述翻折组件的表面设置有翻折块，所述放置板的表面开设有调节口，移动组件调整翻折组件位置，翻折组件带动翻折块翻转，实现不同尺寸包装盒折边。
4、进一步，所述横向调节组件包括移动槽，所述放置板的表面开设有移动槽，所述移动槽的内壁固定连接有滑杆，所述滑杆的表面滑动连接有滑块，且定位杆与滑块固定连接，滑块沿滑杆在移动槽内滑动，实现定位杆横向位置调整。
5、进一步，所述横向调节组件还包括螺纹套筒，所述滑块的表面固定连接有螺纹套筒，所述螺纹套筒的内壁螺纹连接有螺纹锁紧杆，且螺纹锁紧杆与滑块螺纹连接，通过螺纹锁紧杆旋入螺纹套筒并锁紧滑块，固定定位杆横向位置。
6、进一步，所述纵向调节组件包括调节槽，所述定位杆的表面开设有调节槽，所述调节槽的内壁活动插接有锁杆，且锁杆通过螺母锁紧连接在定位杆上，且定位块与锁杆固定连接，锁杆沿调节槽移动调整定位块纵向位置，螺母锁紧固定。
7、进一步，所述移动组件包括滑槽，所述底座的顶面开设有滑槽，所述底座的表面固定连接有电机，所述电机的输出端固定连接有双向螺杆，且双向螺杆与底座转动连接，所述双向螺杆的表面螺纹连接有移动块，且连接板与移动块固定连接，电机驱动双向螺杆转动，移动块沿滑槽在双向螺杆上移动，带动连接板同步移动，调整翻折组件位置。
8、进一步，所述翻折组件包括电动推杆，所述连接板的表面固定连接有电动推杆，所述电动推杆的伸缩杆固定连接有齿板，所述连接板的表面固定连接有转动座，且翻折块与转动座的转杆固定连接，所述转动座的转杆表面固定套接有齿轮，且齿板与齿轮相啮合，电动推杆伸缩带动齿板移动，齿板与齿轮啮合使转动座转杆转动，实现翻折块翻转折边 。
9、本实用新型的有益效果如下：
10、1、本实用新型通过横向调节组件、纵向调节组件，可灵活调整定位杆、定位块位置，适配不同长宽尺寸的包装盒；移动组件能调整翻折组件及翻折块位置，配合调节口，满足不同尺寸包装盒折边需求，解决现有结构适配性差难题。
11、2、定位精准：横向调节依靠滑杆、滑块导向，螺纹锁紧杆、螺纹套筒锁紧，纵向调节由调节槽、锁杆、螺母配合，使定位杆、定位块对包装盒定位精准，保障折边质量。
12、3、操作便捷：各调节组件通过简单的推动、旋拧、电机驱动等操作，即可完成尺寸适配调整；翻折组件由电动推杆、齿轮、齿板实现自动翻折与复位，降低人工操作难度，提升生产效率。

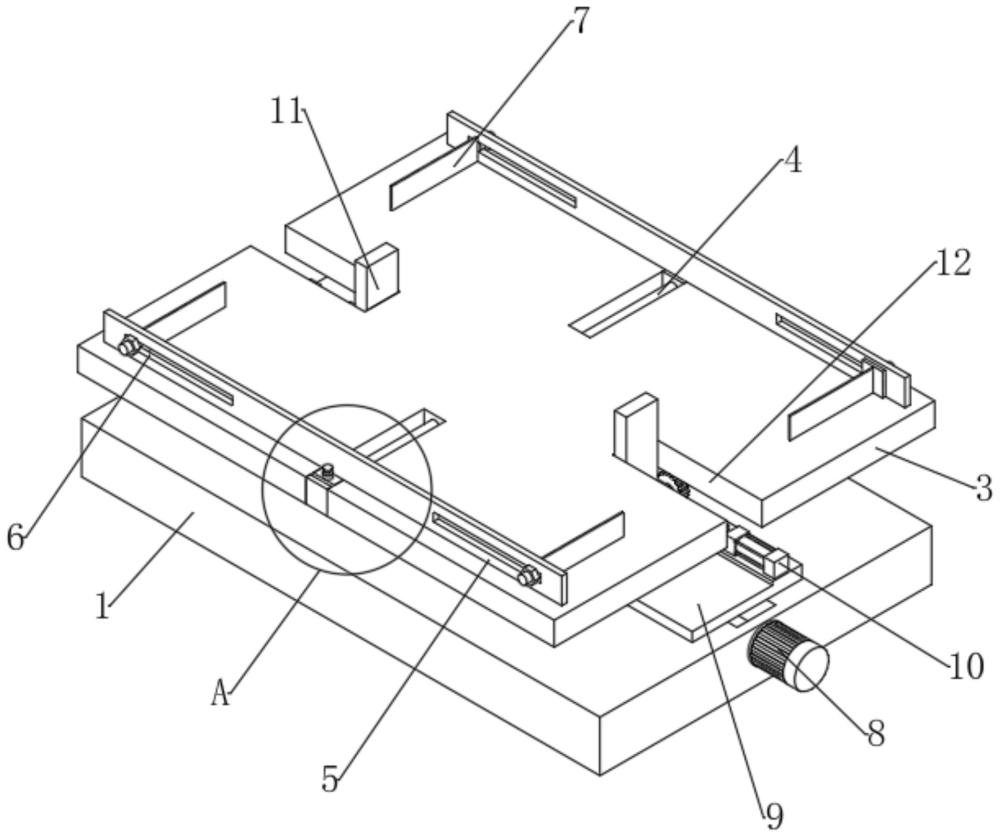

1.一种包装盒生产折边结构，其特征在于，包括底座（1），所述底座（1）的顶面固定连接有安装块（2），所述安装块（2）的顶面固定连接有放置板（3），所述放置板（3）的表面设置有用于不同尺寸包装纸盒在放置板（3）上定位放置的横向调节组件（4），所述横向调节组件（4）的表面固定连接有定位杆（5），所述定位杆（5）的表面设置有纵向调节组件（6），所述纵向调节组件（6）的表面固定连接有定位块（7），所述底座（1）的表面设置有用于不同尺寸包装盒折边的移动组件（8），所述移动组件（8）的表面固定连接有连接板（9），所述连接板（9）的表面设置有翻折组件（10），所述翻折组件（10）的表面设置有翻折块（11），所述放置板（3）的表面开设有调节口（12）。
2.根据权利要求1所述的一种包装盒生产折边结构，其特征在于，所述横向调节组件（4）包括移动槽（401），所述放置板（3）的表面开设有移动槽（401），所述移动槽（401）的内壁固定连接有滑杆（402），所述滑杆（402）的表面滑动连接有滑块（403），且定位杆（5）与滑块（403）固定连接。
3.根据权利要求2所述的一种包装盒生产折边结构，其特征在于，所述横向调节组件（4）还包括螺纹套筒（404），所述滑块（403）的表面固定连接有螺纹套筒（404），所述螺纹套筒（404）的内壁螺纹连接有螺纹锁紧杆（405），且螺纹锁紧杆（405）与滑块（403）螺纹连接。
4.根据权利要求3所述的一种包装盒生产折边结构，其特征在于，所述纵向调节组件（6）包括调节槽（601），所述定位杆（5）的表面开设有调节槽（601），所述调节槽（601）的内壁活动插接有锁杆（602），且锁杆（602）通过螺母锁紧连接在定位杆（5）上，且定位块（7）与锁杆（602）固定连接。
5.根据权利要求1所述的一种包装盒生产折边结构，其特征在于，所述移动组件（8）包括滑槽（801），所述底座（1）的顶面开设有滑槽（801），所述底座（1）的表面固定连接有电机（802），所述电机（802）的输出端固定连接有双向螺杆（803），且双向螺杆（803）与底座（1）转动连接，所述双向螺杆（803）的表面螺纹连接有移动块（804），且连接板（9）与移动块（804）固定连接。
6.根据权利要求5所述的一种包装盒生产折边结构，其特征在于，所述翻折组件（10）包括电动推杆（1001），所述连接板（9）的表面固定连接有电动推杆（1001），所述电动推杆（1001）的伸缩杆固定连接有齿板（1002），所述连接板（9）的表面固定连接有转动座（1003），且翻折块（11）与转动座（1003）的转杆固定连接，所述转动座（1003）的转杆表面固定套接有齿轮（1004），且齿板（1002）与齿轮（1004）相啮合。
