全自动棉线合股机的制作方法

本技术涉及合股机，尤其涉及一种全自动棉线合股机。

背景技术：

1、纱线是一种纺织品，用各种纺织纤维加工成一定细度的产品，用于织布、制绳、制线、针织和刺绣等，分为短纤维纱，连续长丝等。纱线在加工生产过程中，一般是多根单纱线合股到一起，组成一根完整的纱线。

2、经检索，现有技术cn221544878u公开了一种纱线合股导线装置，涉及纱线合股导线技术领域，包括纱线导向架，所述纱线导向架和合股组件之间设置有梳线架，所述梳线架的底部固定安装有活动支架，所述活动支架的底部固定安装有驱动组件，所述梳线架的内部固定安装有电动伸缩杆，所述电动伸缩杆的一端固定安装有卡线块。该实用新型的优点在于：在纱线的合股前端设置对纱线的疏导结构，并设置驱动结构对疏导结构进行驱动，使疏导结构能够在纱线之间反复穿插，利用疏导结构对合股前的纱线进行分离疏导，保证合股前的纱线彼此之间不会黏连在一起，能够减轻静电等外力导致纱线黏连的现象，有利于保证纱线合股的质量，调节卡线结构的位置使其对纱线施加不同的作用力。

3、但上述装置在使用时存在以下问题：纱线断线后难以快速进行设备停止和预警，降低加工质量。

技术实现思路

1、本实用新型的目的在于提供一种全自动棉线合股机，解决了现有的合股设备在加工时，纱线断线后难以快速进行设备停止和预警，降低加工质量的问题。

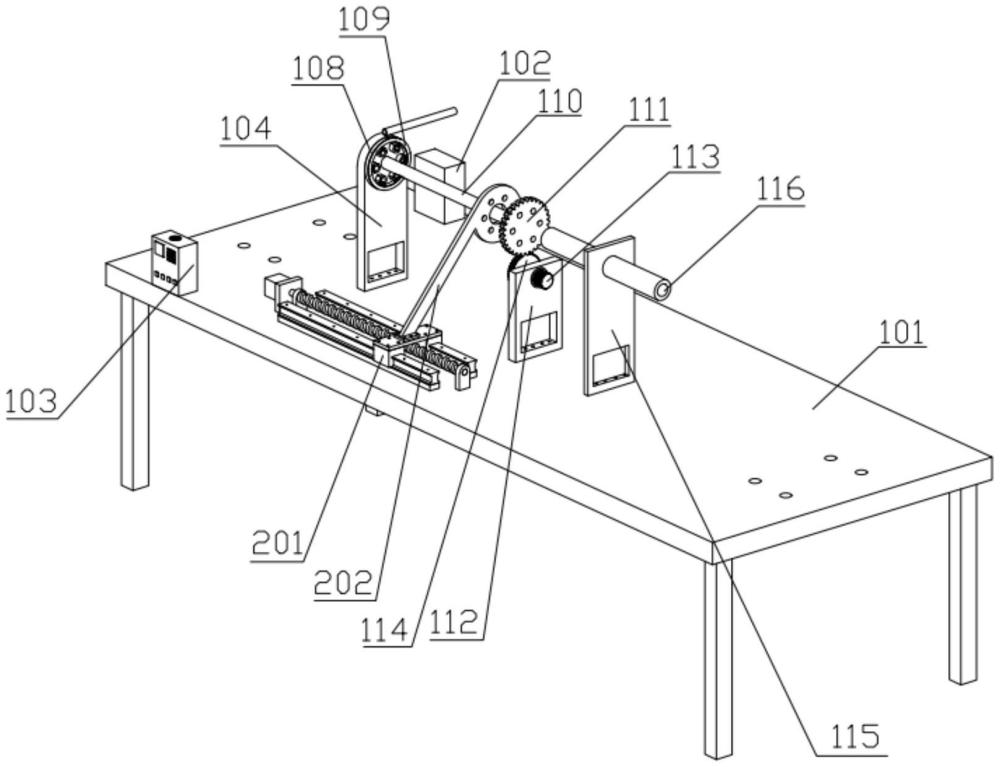

2、为实现上述目的，本实用新型提供了一种全自动棉线合股机，包括机架，所述机架上安装有数控柜和控制面板，所述控制面板与所述数控柜电性连接，还包括检测机构；

3、所述检测机构包括安装架、下支撑块、上支撑块、压力传感器、布线圈、密封板、转轴、齿盘、驱动装置和引导装置，所述安装架安装在所述机架左侧，所述下支撑块安装在所述安装架上，所述上支撑块安装在所述下支撑块顶部，所述压力传感器安装在所述上支撑块内壁，并与所述数控柜电性连接，所述布线圈安装在所述安装架上，所述密封板安装在所述布线圈右侧，所述转轴与所述安装架转动连接，并在其右侧端部一体式设置有所述齿盘，所述驱动装置设置在所述机架靠近所述齿盘一侧，并与所述数控柜电性连接，所述引导装置设置在所述驱动装置右侧。

4、其中，所述驱动装置包括支架和动力组件，所述支架安装在所述机架上；所述动力组件设置在所述支架靠近所述齿盘一侧。

5、其中，所述动力组件包括驱动电机和齿轮，所述驱动电机安装在所述支架上，且输出端上固定安装有所述齿轮，并与所述数控柜电性连接；所述齿轮与所述齿盘啮合。

6、其中，所述引导装置包括固定架和引导管，所述固定架安装在所述机架右侧；所述引导管安装在所述固定架上。

7、其中，所述全自动棉线合股机还包括梳理装置，所述梳理装置包括丝杆滑台和梳线架，所述丝杆滑台设置在所述机架前侧，且其伺服电机与所述数控柜电性连接；所述梳线架与所述丝杆滑台的滑座通过螺栓连接。

8、本实用新型的一种全自动棉线合股机，合股加工时纱线具有一定的紧绷性，此时，压力传感器将检测到符合标准的压力值，当纱线断裂后，纱线紧绷性将消失，此时，压力传感器的检测压力值将检测到变化，从而数控柜内部的控制plc根据断线信息使得外部蜂鸣器报警，同时，控制面板上的显示屏也可显示报警信息，设备停止，进而解决了现有的合股设备在加工时，纱线断线后难以快速进行设备停止和预警，降低加工质量的问题。

1.一种全自动棉线合股机，包括机架，所述机架上安装有数控柜和控制面板，所述控制面板与所述数控柜电性连接，其特征在于，

2.如权利要求1所述的全自动棉线合股机，其特征在于，

3.如权利要求2所述的全自动棉线合股机，其特征在于，

4.如权利要求1所述的全自动棉线合股机，其特征在于，

5.如权利要求1所述的全自动棉线合股机，其特征在于，
