一种抓棉机均匀喂棉装置的制作方法
本技术涉及纺织，尤其涉及一种抓棉机均匀喂棉装置。
背景技术：
1、在纺织加工过程中，抓棉机作为实现棉花初步开松与输送的关键设备，广泛应用于纺纱生产线中。其喂棉均匀性直接影响到后续工序的稳定性以及最终产品的质量。随着纺织工艺对产品质量和生产效率要求的不断提高，如何实现连续、稳定的棉层输送，成为该领域技术研发的重点方向。
2、目前，传统抓棉机多采用整体调节方式实现喂棉控制，缺乏对棉层厚度实时监测与反馈调节功能，难以应对棉层横向厚度不均的问题。此外，现有设备通常采用单一驱动方式带动多个抓棉部件工作，无法根据局部棉层变化进行精准调节，常因局部喂棉不均而影响整体棉层均匀度，进而影响产品质量。因此，急需一种具备实时监测与智能调节功能的抓棉机均匀喂棉装置，以提升喂棉精度和生产连续性。
技术实现思路
1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种抓棉机均匀喂棉装置，通过独立驱动的纵向抓棉打手与阵列式压力传感器配合，实现横向喂棉量的精准调节，提升棉层均匀度；同时，压力传感器实时反馈棉层厚度变化，自动调节吸棉罩高度，确保吸棉量稳定，提高产品质量与生产连续性。
2、为实现上述目的，本实用新型提供了如下技术方案：一种抓棉机均匀喂棉装置，包括堆棉台，所述堆棉台上端外侧固定连接有外圈墙板，所述堆棉台中部固定连接有内圈墙板，所述内圈墙板中部转动连接有立柱，所述立柱上端固定连接有横梁，所述横梁上端固定连接有支架，所述支架下端通过伸缩组件连接有吸棉罩，所述吸棉罩前侧固定连接有若干电机，所述电机驱动端固定连接有抓棉打手，所述吸棉罩下端一侧固定连接有给棉帘，所述给棉帘内侧固定连接有若干压力传感器。
3、进一步地，所述伸缩组件包括固定连接在支架下端中部的波纹伸缩管，所述支架下端四周固定连接有电动伸缩杆，所述电动伸缩杆驱动端固定连接有安装块，所述安装块固定连接在吸棉罩外壁，所述波纹伸缩管下端固定连接在吸棉罩上端。
4、进一步地，所述横梁左端固定连接有小车，所述小车下端设置有驱动轮。
5、进一步地，所述波纹伸缩管上端固定连接有风管，所述风管上端转动连接有输送管道。
6、进一步地，所述小车设置在外圈墙板外侧，所述小车上设置有控制装置。
7、进一步地，所述横梁中部开设有升降口，以满足吸棉罩的升降。
8、进一步地，所述给棉帘为硅胶材质，所述压力传感器为微型阵列式。
9、本实用新型具有如下有益效果：
10、1、本实用新型中，装置采用纵向设置的独立驱动抓棉打手，并结合压力传感器检测棉层横向厚度差异，智能调节各抓棉打手的旋转速度，实现在不调整整体系统的情况下对局部喂棉量的精准控制。这不仅避免了传统工艺中因局部不均带来的整体调整问题，还显著提升了棉层均匀度，保障了产品质量与生产效率。
11、2、本实用新型中，通过在给棉帘内侧设置阵列式压力传感器，可实时监测棉层厚度变化，并将信号反馈给控制系统，自动调节电动伸缩杆的工作状态，从而驱动吸棉罩上下移动，保持合适的吸棉高度。这一功能有效应对棉层厚度波动，保障了棉絮输送的连续性和稳定性。

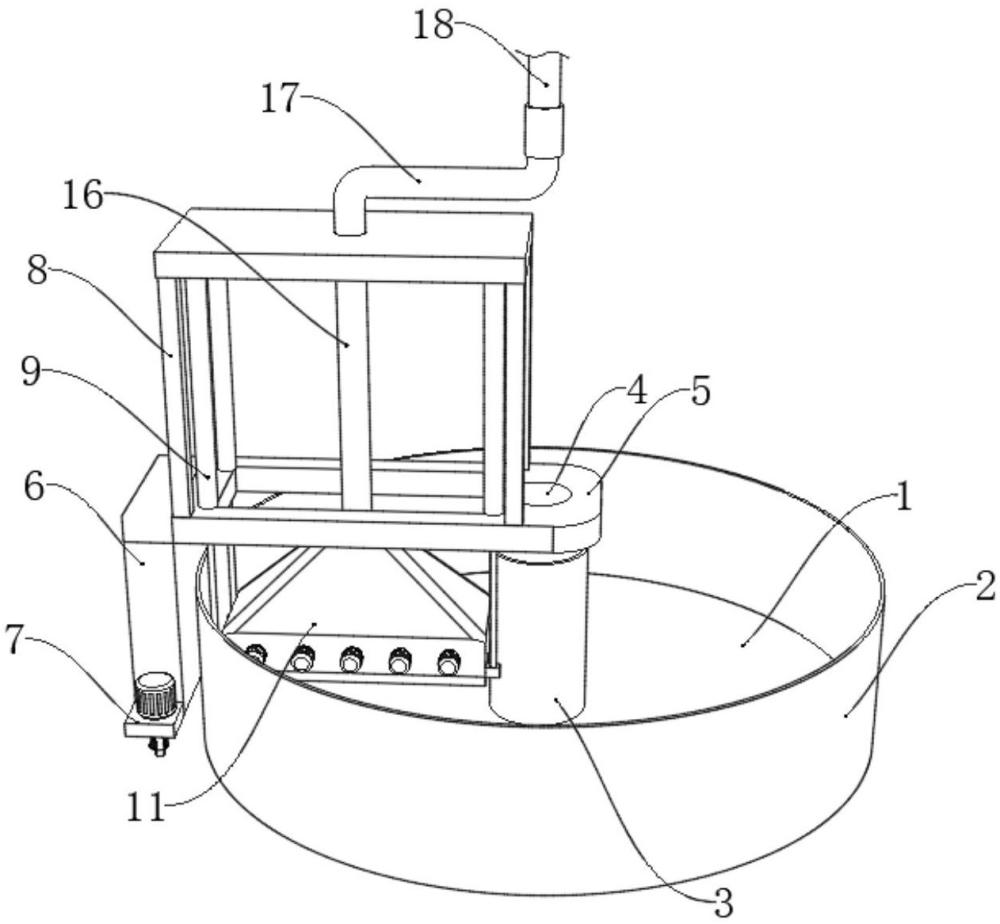

1.一种抓棉机均匀喂棉装置，包括堆棉台（1），其特征在于：所述堆棉台（1）上端外侧固定连接有外圈墙板（2），所述堆棉台（1）中部固定连接有内圈墙板（3），所述内圈墙板（3）中部转动连接有立柱（4），所述立柱（4）上端固定连接有横梁（5），所述横梁（5）上端固定连接有支架（8），所述支架（8）下端通过伸缩组件连接有吸棉罩（11），所述吸棉罩（11）前侧固定连接有若干电机（12），所述电机（12）驱动端固定连接有抓棉打手（13），所述吸棉罩（11）下端一侧固定连接有给棉帘（14），所述给棉帘（14）内侧固定连接有若干压力传感器（15）。
2.根据权利要求1所述的一种抓棉机均匀喂棉装置，其特征在于：所述伸缩组件包括固定连接在支架（8）下端中部的波纹伸缩管（16），所述支架（8）下端四周固定连接有电动伸缩杆（9），所述电动伸缩杆（9）驱动端固定连接有安装块（10），所述安装块（10）固定连接在吸棉罩（11）外壁，所述波纹伸缩管（16）下端固定连接在吸棉罩（11）上端。
3.根据权利要求1所述的一种抓棉机均匀喂棉装置，其特征在于：所述横梁（5）左端固定连接有小车（6），所述小车（6）下端设置有驱动轮（7）。
4.根据权利要求2所述的一种抓棉机均匀喂棉装置，其特征在于：所述波纹伸缩管（16）上端固定连接有风管（17），所述风管（17）上端转动连接有输送管道（18）。
5.根据权利要求3所述的一种抓棉机均匀喂棉装置，其特征在于：所述小车（6）设置在外圈墙板（2）外侧，所述小车（6）上设置有控制装置。
6.根据权利要求1所述的一种抓棉机均匀喂棉装置，其特征在于：所述横梁（5）中部开设有升降口，以满足吸棉罩（11）的升降。
7.根据权利要求1所述的一种抓棉机均匀喂棉装置，其特征在于：所述给棉帘（14）为硅胶材质，所述压力传感器（15）为微型阵列式。
