一种瓦楞纸板防破裂压线装置的制作方法
本技术涉及瓦楞纸板生产，特别涉及一种瓦楞纸板防破裂压线装置。
背景技术：
1、瓦楞纸板压线装置是利用凸凹压线轮，在高速运动的瓦楞纸板上压制出清晰的折痕（压线），以便后续工序能精确折叠；当生产高克重、高硬度、低含水率的纸板时，或者在冬季干燥环境下，纸板面纸的纤维韧性差、发脆。但是，传统的压线轮以纯粹的机械力强行压制，极易导致面纸纤维断裂。
技术实现思路
1、本实用新型要解决的技术问题是提供一种瓦楞纸板防破裂压线装置。
2、为了解决上述技术问题，本实用新型的技术方案为：
3、一种瓦楞纸板防破裂压线装置，包括机架、工作台、压线部、支架、预处理部以及控制器；所述工作台固连于机架上并伸出机架前后端；所述工作台上方的机架上固连有压线部；所述机架其中一端横向固连有对称设置的两个支架；所述支架上固连有预处理部；所述支架下方的工作台伸出长度长于支架长度；所述机架上端固连有控制器；所述控制器分别与压线部和预处理部电性连接。
4、进一步地，所述压线部包括横向支撑板、压线辊以及电机；所述机架上对称固连有两块横向支撑板；两块所述横向支撑板之间活动连接有两个压线辊；所述压线辊其中一端与电机输出端固连；所述电机支座固连于机架上并与控制器电性连接。
5、进一步地，所述压线辊包括主轴和固连于主轴上的压线轮。
6、进一步地，所述工作台上设有位于压线轮正下方与压线轮数量相对应的从动轮。
7、进一步地，所述预处理部包括水管、连接管、电磁阀、中空板、固定块、喷头；所述水管与连接管连通；所述连接管呈倒t字形；所述水管与连接管连通处设有电磁阀；所述电磁阀与控制器电连接；所述中空板横向固连于两个支架之间；所述固定块与连接管固连；所述连接管上端伸入中空板且可与中空板相对移，并通过固定块固定；所述倒t字形的下端对称可拆卸连接有两个喷头；所述喷头与控制器电性连接。
8、进一步地，所述水管上设有增压泵。
9、进一步地，所述支架前部设有限位件；所述限位件包括竖板和斜板所述竖板上端与支架下端固连；所述斜板下端与竖板下端固连，上端与支架前端固连。
10、本实用新型的有益效果：
11、通过设置高频雾化喷头，其产生微米级冷雾，在压制前对纸板纤维进行物理状态的改变，使得纸纤维在受到压线轮的强力挤压时，发生的是塑性形变而非脆性断裂，根本上解决了高克重、低水分或在干燥气候下纸板面纸发脆易裂的行业痛点，将废品率降至最低。

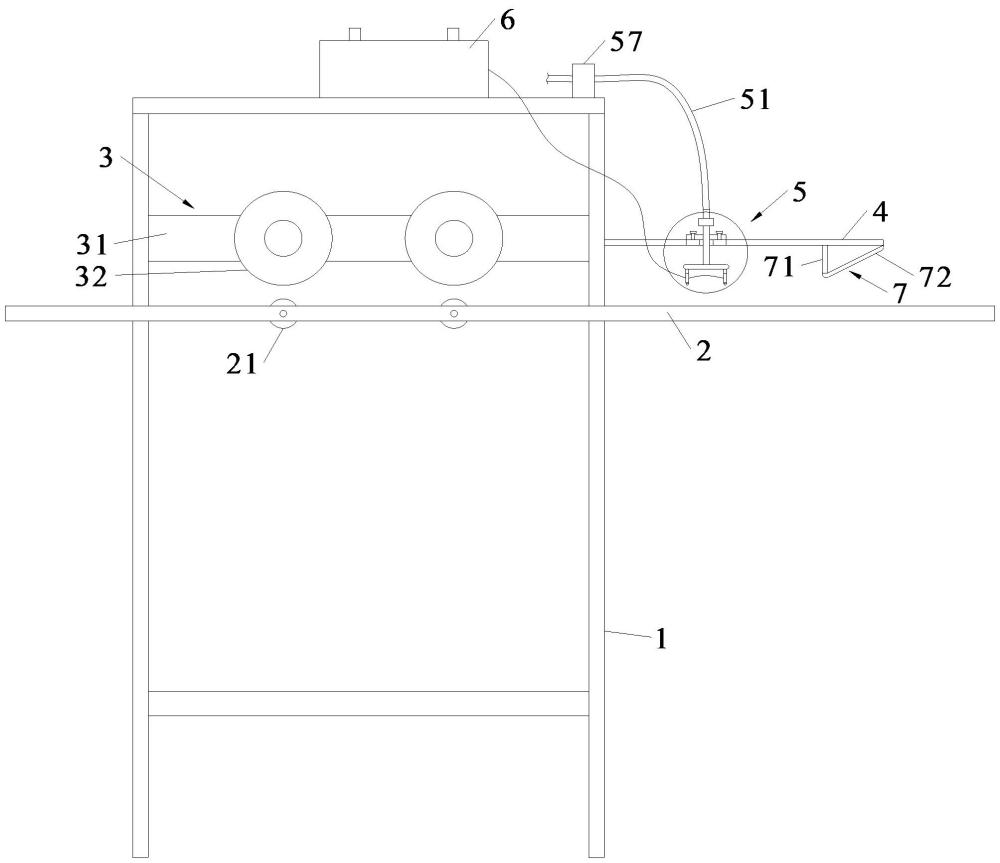

1.一种瓦楞纸板防破裂压线装置，其特征在于：包括机架（1）、工作台（2）、压线部（3）、支架（4）、预处理部（5）以及控制器（6）；所述工作台（2）固连于机架（1）上并伸出机架（1）前后端；所述工作台（2）上方的机架（1）上固连有压线部（3）；所述机架（1）其中一端横向固连有对称设置的两个支架（4）；所述支架（4）上固连有预处理部（5）；所述支架（4）下方的工作台（2）伸出长度长于支架（4）长度；所述机架（1）上端固连有控制器（6）；所述控制器（6）分别与压线部（3）和预处理部（5）电性连接。
2.根据权利要求1所述的瓦楞纸板防破裂压线装置，其特征在于：所述压线部（3）包括横向支撑板（31）、压线辊（32）以及电机（33）；所述机架（1）上对称固连有两块横向支撑板（31）；两块所述横向支撑板（31）之间活动连接有两个压线辊（32）；所述压线辊（32）其中一端与电机（33）输出端固连；所述电机（33）支座固连于机架（1）上并与控制器（6）电性连接。
3.根据权利要求2所述的瓦楞纸板防破裂压线装置，其特征在于：所述压线辊（32）包括主轴（321）和固连于主轴上的压线轮（322）。
4.根据权利要求3所述的瓦楞纸板防破裂压线装置，其特征在于：所述工作台（2）上设有位于压线轮（322）正下方与压线轮（322）数量相对应的从动轮（21）。
5.根据权利要求1所述的瓦楞纸板防破裂压线装置，其特征在于：所述预处理部（5）包括水管（51）、连接管（52）、电磁阀（53）、中空板（54）、固定块（55）、喷头（56）；所述水管（51）与连接管（52）连通；所述连接管（52）呈倒t字形；所述水管（51）与连接管（52）连通处设有电磁阀（53）；所述电磁阀（53）与控制器（6）电连接；所述中空板（54）横向固连于两个支架（4）之间；所述固定块（55）与连接管（52）固连；所述连接管（52）上端伸入中空板（54）且可与中空板（54）相对移，并通过固定块（55）固定；所述倒t字形的下端对称可拆卸连接有两个喷头（56）；所述喷头（56）与控制器（6）电性连接。
6.根据权利要求5所述的瓦楞纸板防破裂压线装置，其特征在于：所述水管（51）上设有增压泵（57）。
7.根据权利要求1~6任一所述的瓦楞纸板防破裂压线装置，其特征在于：所述支架（4）前部设有限位件（7）；所述限位件（7）包括竖板（71）和斜板（72）所述竖板（71）上端与支架（4）下端固连；所述斜板（72）下端与竖板（71）下端固连，上端与支架（4）前端固连。
