一种新型的热切制袋机的制作方法

本技术涉及制袋机，特别是一种新型的热切制袋机。

背景技术：

1、制袋机广泛应用于塑料包装袋的自动化生产，尤其在食品、日化、商超等领域需求量大。现有的部分热切制袋机通常通过热切刀对叠合薄膜进行同步热封与切断，并通过冷却定型部件辅以冷却措施防止封口变形。

2、然而，在实际高速生产中，传统设备仍面临诸多技术瓶颈：其中热切刀与冷压部件的位置调节多依赖整体机架移动或复杂螺栓调整，操作繁琐、精度低，难以快速适配不同袋长，针对上述技术问题，本申请进行改进。

技术实现思路

1、本实用新型提出一种新型的热切制袋机，其烫刀组件与冷压部件便于进行位置调节，调节精度高，设备运行稳定，解决了现有技术中使用过程中存在的上述问题。

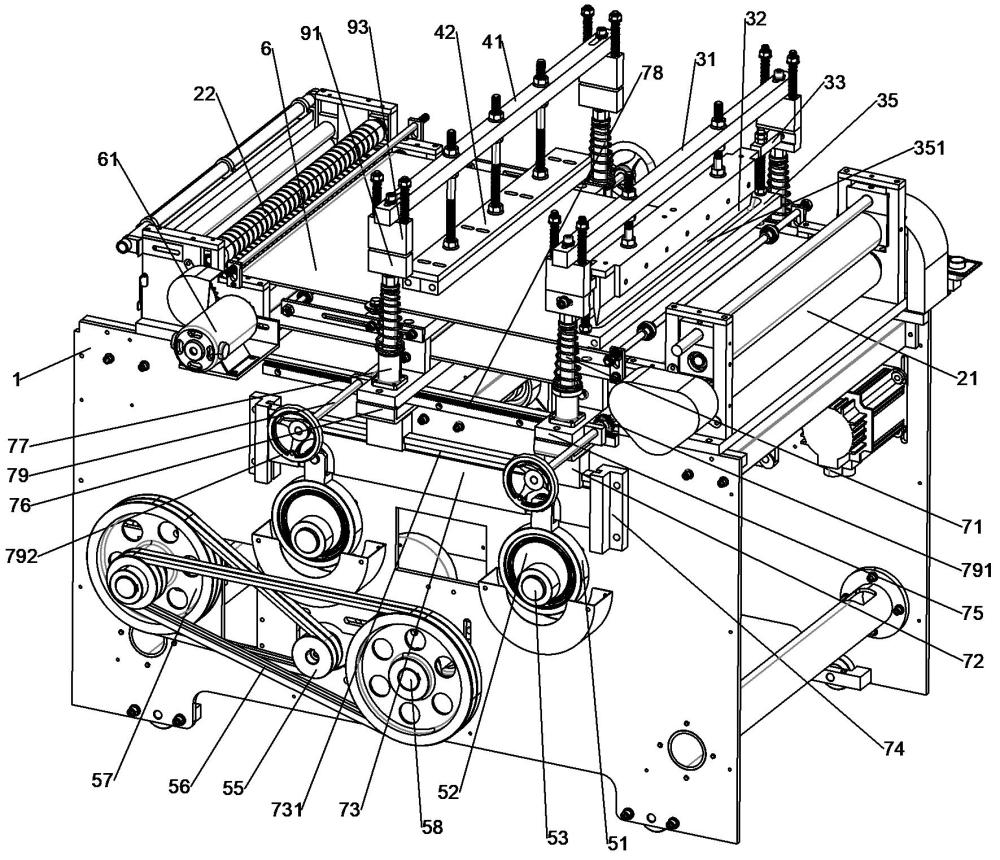

2、本实用新型的技术方案是这样实现的：一种新型的热切制袋机，包括机架，所述机架上自前向后依次设有步进牌坊进料组件、烫刀组件、冷压部件、出料部件，所述机架上还设有位于烫刀组件与冷压部件下方的输送带，所述烫刀组件与冷压部件的左右两侧下方均固定连接有导轴，所述导轴下端固定连接有滑块，所述机架的左右两侧均设有凸轮牌坊，所述机架在凸轮牌坊的前后两侧设有定位座，所述凸轮牌坊上下活动设置在两个定位座之间，所述凸轮牌坊上侧开设有导向槽，所述滑块前后滑动的配合在凸轮牌坊的导向槽上，所述机架上设有用于带动凸轮牌坊进行上下移动的驱动机构。

3、优选的，所述输送带下侧对应于烫刀组件与冷压部件下方均设有一个走车板，所述走车板的两端上侧均固定连接有直线轴承，所述导轴呈上下活动配合在直线轴承内，所述走车板呈前后活动设置在机架上。

4、优选的，所述机架两侧均在凸轮牌坊上方固定连接有齿条，所述走车板上转动连接有走车杆，所述走车杆上键连接有用于啮合设置在齿条上的走车齿轮，所述走车杆的端部固定连接有操作手轮。

5、优选的，位于烫刀组件下侧的所述走车板上方固定连接有用于贴合于输送带内侧面的切刀基板。

6、优选的，所述切刀基板的两端均固定连接有向上延伸的压模安装板，两个所述压模安装板之间固定连接有位于输送带上侧的压模轴，所述压模轴上转动配合有压模轮。

7、优选的，位于冷压部件下侧的所述走车板上方固定连接有用于贴合于输送带内侧面的冷却基板，所述冷却基板的两端上固定连接有向后延伸的调节支架板，两个所述调节支架板之间固定连接有铝辊芯轴，所述铝辊芯轴上转动连接有贴合于输送带内侧面的支撑滚轮。

8、优选的，所述烫刀组件与冷压部件均包括有固定在导轴上侧的导向座，所述导向座上侧固定连接有导向柱，所述导向柱上滑动套设有升降块，所述导向柱上设有压持在升降块上的第一弹簧，所述烫刀组件还包括有两端固定在升降块上的切刀梁，所述切刀梁下侧固定连接有热切刀，所述冷压部件还包括有两端固定在升降块上的冷压梁，所述冷压梁下端固定连接有冷压板。

9、优选的，述烫刀组件的升降块上固定连接有压板连接块，所述压板连接块上呈上下滑动连接有压板连接柱，所述压板连接柱下端固定连接有预压板，所述压板连接块与预压板之间设有套设在压板连接柱上的第二弹簧，所述预压板中部开设有用于供切刀穿过的切刀口。

10、综上所述，本实用新型的有益效果在于：

11、1、本发明将烫刀组件与冷压部件通过导轴和滑块安装于可上下运动的凸轮牌坊上，而凸轮牌坊本身又可在机架的定位座之间垂直活动，并由驱动机构统一驱动。滑块与凸轮牌坊上的导向槽配合，使得烫刀组件与冷压部件能够随凸轮牌坊升降，还能在需要调节的时候沿导向槽前后滑动，从而实现位置的灵活调节。

12、2、在输送带下方对应烫刀与冷压区域设置走车板，并通过直线轴承与导轴配合，使得烫刀组件和冷压部件可在垂直方向自由升降，而走车板仅承担水平调节功能。该设计实现了“上动下稳”的分离式运动控制：上部执行件随凸轮牌坊升降完成作业，下部支撑结构随走车板平移实现位置匹配，另外，通过在机架两侧凸轮牌坊上方设置齿条，并在走车板上配置带走车齿轮的走车杆及操作手轮，操作人员旋转手轮即可驱动走车板沿齿条精确前后移动，从而带动其上方的烫刀组件及烫刀基座或冷压部件及冷却基座同步调整位置。

1.一种新型的热切制袋机，包括机架，其特征在于：所述机架上自前向后依次设有步进牌坊进料组件、烫刀组件、冷压部件、出料部件，所述机架上还设有位于烫刀组件与冷压部件下方的输送带，所述烫刀组件与冷压部件的左右两侧下方均固定连接有导轴，所述导轴下端固定连接有滑块，所述机架的左右两侧均设有凸轮牌坊，所述机架在凸轮牌坊的前后两侧设有定位座，所述凸轮牌坊上下活动设置在两个定位座之间，所述凸轮牌坊上侧开设有导向槽，所述滑块前后滑动的配合在凸轮牌坊的导向槽上，所述机架上设有用于带动凸轮牌坊进行上下移动的驱动机构。

2.根据权利要求1所述的一种新型的热切制袋机，其特征在于：所述输送带下侧对应于烫刀组件与冷压部件下方均设有一个走车板，所述走车板的两端上侧均固定连接有直线轴承，所述导轴呈上下活动配合在直线轴承内，所述走车板呈前后活动设置在机架上。

3.根据权利要求2所述的一种新型的热切制袋机，其特征在于：所述机架两侧均在凸轮牌坊上方固定连接有齿条，所述走车板上转动连接有走车杆，所述走车杆上键连接有用于啮合设置在齿条上的走车齿轮，所述走车杆的端部固定连接有操作手轮。

4.根据权利要求2所述的一种新型的热切制袋机，其特征在于：位于烫刀组件下侧的所述走车板上方固定连接有用于贴合于输送带内侧面的切刀基板。

5.根据权利要求4所述的一种新型的热切制袋机，其特征在于：所述切刀基板的两端均固定连接有向上延伸的压模安装板，两个所述压模安装板之间固定连接有位于输送带上侧的压模轴，所述压模轴上转动配合有压模轮。

6.根据权利要求2所述的一种新型的热切制袋机，其特征在于：位于冷压部件下侧的所述走车板上方固定连接有用于贴合于输送带内侧面的冷却基板，所述冷却基板的两端上固定连接有向后延伸的调节支架板，两个所述调节支架板之间固定连接有铝辊芯轴，所述铝辊芯轴上转动连接有贴合于输送带内侧面的支撑滚轮。

7.根据权利要求1所述的一种新型的热切制袋机，其特征在于：所述烫刀组件与冷压部件均包括有固定在导轴上侧的导向座，所述导向座上侧固定连接有导向柱，所述导向柱上滑动套设有升降块，所述导向柱上设有压持在升降块上的第一弹簧，所述烫刀组件还包括有两端固定在升降块上的切刀梁，所述切刀梁下侧固定连接有热切刀，所述冷压部件还包括有两端固定在升降块上的冷压梁，所述冷压梁下端固定连接有冷压板。

8.根据权利要求7所述的一种新型的热切制袋机，其特征在于：所述烫刀组件的升降块上固定连接有压板连接块，所述压板连接块上呈上下滑动连接有压板连接柱，所述压板连接柱下端固定连接有预压板，所述压板连接块与预压板之间设有套设在压板连接柱上的第二弹簧，所述预压板中部开设有用于供切刀穿过的切刀口。
