一种结构稳定的高强度抗压纸箱的制作方法

本申请涉及纸箱生产，更具体地说，涉及一种结构稳定的高强度抗压纸箱。

背景技术：

1、纸箱是应用最广泛的包装制品，通常用作商品的包裹物或物品保护外层使用物，包装纸箱的物理性能指标是其质量评估的依据，基本测试项目包括外观、尺寸、摇盖耐折、厚度、耐破强度、戳穿强度等。

2、相关技术中，为了解决纸箱结构不稳定且不抗压的问题，例如现有技术公开号为cn217075268u的专利提供一种结构稳定的高强度抗压纸箱，该装置通过在纸箱主体的内部设置加固结构，纸箱主体的底端设置有护结构，来解决纸箱的结构不稳定与不抗压。

3、上述的现有技术方案虽然解决了传统纸箱的部分缺陷的问题，但是过多的零件，会从成本等多维度带来负面影响，零件数量增多意味着原材料消耗增加，同时新增了零件加工环节、多部件适配调试环节，延长了生产周期，导致单位产品的生产工时和设备损耗成本上升。

4、鉴于此，我们提出一种结构稳定的高强度抗压纸箱。

技术实现思路

1、本申请的目的在于提供一种结构稳定的高强度抗压纸箱，能够有效地解决现有技术中，纸箱零件过多导致成本上升的问题，实现了纸箱零件简单降低成本的效果。

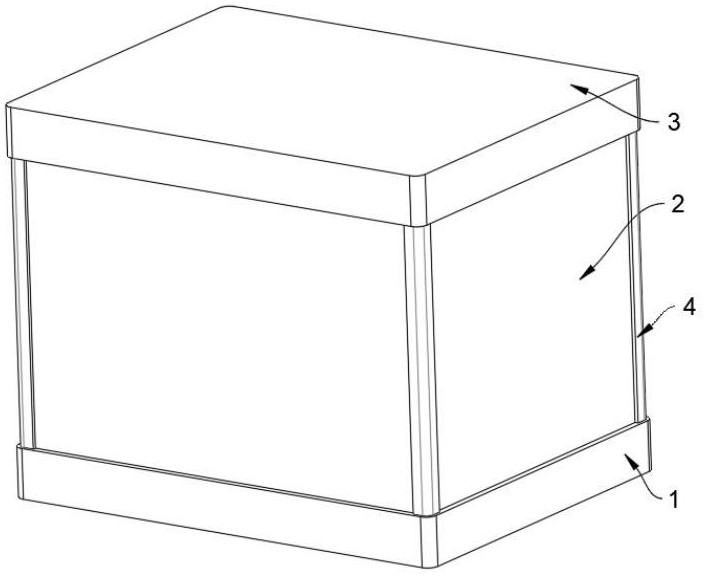

2、本申请提供了一种结构稳定的高强度抗压纸箱，包含：

3、纸箱底座；

4、纸箱主体，所述纸箱主体设置在纸箱底座的顶部；

5、箱盖，所述纸箱主体设置在纸箱主体的顶部；

6、其中，所述纸箱主体包括纸箱主体外壁与纸箱主体内壁，所述纸箱主体外壁与纸箱主体内壁之间设置有通槽、l型蜂窝板、矩形蜂窝板、加固板。

7、作为本申请文件技术方案的一种可选方案，所述纸箱主体外壁的外壁与纸箱底座的内壁固定设置，所述通槽的内部包括第一连接槽、第二连接槽与安装槽。

8、作为本申请文件技术方案的一种可选方案，所述第一连接槽的内壁与l型蜂窝板的外壁通过胶水与l型蜂窝板的外壁固定设置，所述第二连接槽的外壁通过胶水与矩形蜂窝板的外壁固定设置，所述安装槽的大小与加固板的大小相适配

9、作为本申请文件技术方案的一种可选方案，所述加固板的外壁开设有活动槽，所述活动槽的内壁固定设置有弹性板。

10、作为本申请文件技术方案的一种可选方案，所述纸箱主体外壁的外壁拐角处固定设置有外壁纸护角，所述纸箱主体内壁的内壁固定设置有内角纸护角，所述外壁纸护角的底部与纸箱底座的顶部固定设置。

11、本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

12、本申请纸箱主体采用纸箱主体外壁、通槽、纸箱主体内壁的三层复合结构，且通过通槽将l型蜂窝板、矩形蜂窝板及加固板精准定位并固定于内部，形成多向受力支撑体系，当纸箱受到外部竖向压力或横向挤压力时，压力首先通过纸箱主体外壁传递至通槽内，l型蜂窝板对应纸箱拐角区域、矩形蜂窝板对应箱体平面区域，利用蜂窝结构的六边形力学稳定性特性，将集中应力分散为面应力，避免局部受力过大导致的箱体凹陷，加固板作为刚性支撑单元，与蜂窝板形成互补，进一步提升箱体整体结构强度，防止箱体在重载或堆叠状态下发生整体变形。

13、本申请纸箱的拐角处是受力集中且易变形的关键部位，本申请通过外壁纸护角与内角纸护角的双重护角设计，针对性解决边角防护，外壁纸护角固定于纸箱主体外壁的拐角处，且底部与纸箱底座刚性连接，形成对箱体外部边角的抗冲击防护，防止搬运或堆叠过程中拐角碰撞导致的外壁破损，内角纸护角固定于纸箱主体内壁的拐角处，与外壁纸护角形成内外呼应，进一步强化拐角区域的结构强度，避免因拐角变形导致的箱体密封性下降或整体结构失效，双重护角与纸箱底座、纸箱主体的固定连接，同时提升了箱体与底座的连接稳定性，防止搬运过程中主体与底座分离。

1.一种结构稳定的高强度抗压纸箱，其特征在于，包含：

2.根据权利要求1所述的一种结构稳定的高强度抗压纸箱，其特征在于：所述纸箱主体外壁（21）的外壁与纸箱底座（1）的内壁固定设置，所述通槽（6）的内部包括有第一连接槽（61）、第二连接槽（62）与安装槽（63）。

3.根据权利要求2所述的一种结构稳定的高强度抗压纸箱，其特征在于：所述第一连接槽（61）的内壁与l型蜂窝板（7）的外壁通过胶水与l型蜂窝板（7）的外壁固定设置，所述第二连接槽（62）的外壁通过胶水与矩形蜂窝板（8）的外壁固定设置，所述安装槽（63）的大小与加固板（9）的大小相适配。

4.根据权利要求2所述的一种结构稳定的高强度抗压纸箱，其特征在于：所述加固板（9）的外壁开设有活动槽（91），所述活动槽（91）的内壁固定设置有弹性板（92）。

5.根据权利要求1所述的一种结构稳定的高强度抗压纸箱，其特征在于：所述纸箱主体外壁（21）的外壁拐角处固定设置有外壁纸护角（4），所述纸箱主体内壁（22）的内壁固定设置有内角纸护角（5），所述外壁纸护角（4）的底部与纸箱底座（1）的顶部固定设置。
