显示装置及车辆的制作方法

本技术涉及显示设备，尤其涉及一种显示装置及车辆。

背景技术：

1、目前车载显示屏在车辆的内饰中越来越普及，随着人们对显示需求的提升，车载显示屏领域也有了更高的要求。为了可以显示更多娱乐性内容，如视频，游戏等，车载显示屏从中小尺寸提升到了大尺寸，对车载显示屏的屏占比(显示区域与整个车载显示装置的面积比)的要求也越来越高。

2、传统的车载显示屏包括透明盖板、显示屏总成、背光件3和壳体，其中，为了固定背光件3，防止背光件3振动跳脱，车载显示屏还包括呈环形的限位件9，如图4所示，限位件9的截面呈z字型，其第一端91夹设于透明盖板1和壳体4之间，第二端92通过折弯设置的连接部93与第一端91连接，第二端92延伸至背光件3的上方，连接部93的设置限制了壳体4的内壁面所在位置，壳体4无法进一步内缩，这也导致车载显示装置沿第一端的延伸方向的边框宽度难以进一步缩小，即屏占比难以进一步增加，用户的使用体验不佳。

技术实现思路

1、本实用新型的目的在于提供一种显示装置及车辆，用以解决显示装置屏占比小、用户使用体验不佳的问题。

2、为达此目的，本实用新型采用以下技术方案：

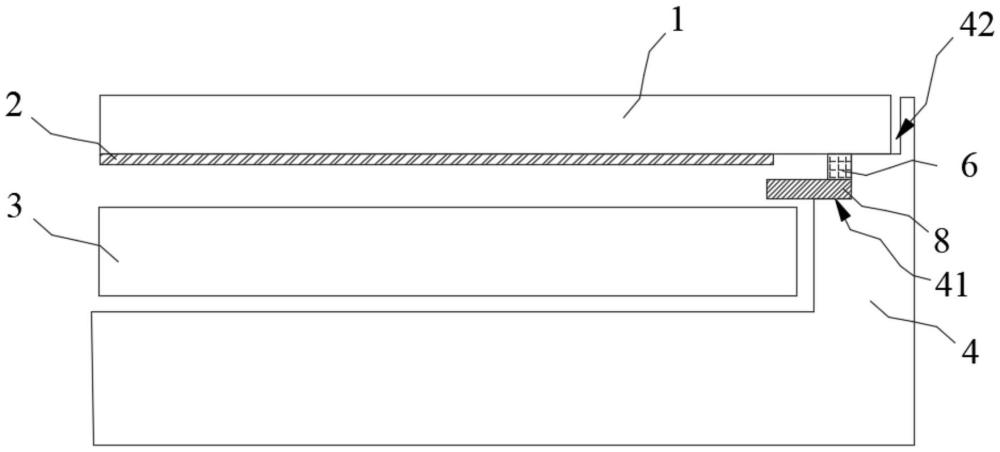

3、显示装置，包括透明盖板、壳体、显示屏总成、背光件和限位件，所述壳体与所述透明盖板之间形成容纳空间，所述壳体的内壁上形成有安装槽；所述显示屏总成和所述背光件均设置于所述容纳空间内；所述限位件位于所述安装槽内且通过第一连接件与所述透明盖板连接，所述限位件的部分延伸至所述背光件并与所述壳体形成限位空间。

4、可选地，所述限位件为环状结构，所述安装槽设置为环形。

5、可选地，所述第一连接件与所述透明盖板粘接连接，和/或，所述第一连接件与所述限位件粘接连接。

6、可选地，所述第一连接件设置于所述限位件靠近所述壳体的内壁的一侧。

7、可选地，所述背光件包括多个堆叠设置的背光膜片，所述限位件与所述壳体的底壁之间的距离大于等于所述背光件的厚度。

8、可选地，所述壳体的内壁上形成有环形的限位槽，所述透明盖板限位于所述限位槽内。

9、可选地，所述显示屏总成包括显示屏和第一电路板，所述第一电路板固定设置于所述显示屏面向所述背光件的一侧，所述显示装置还包括第二电路板，所述第二电路板设置于所述壳体背向所述背光件的一侧，所述壳体上开设有穿过孔，所述第一电路板通过穿设于所述穿过孔的第二连接件与所述第二电路板电连接。

10、可选地，所述第二连接件为所述第一电路板的引脚。

11、可选地，所述穿过孔的宽度为1.3mm-1.9mm。

12、车辆，包括车身和上述任一项所述的显示装置，所述显示装置设置在所述车身上。

13、本实用新型的有益效果：

14、本实用新型提出的显示装置及车辆中的限位件利用第一连接件与透明盖板固定连接，相较于利用透明盖板和壳体夹设固定限位件，取消了弯折设置的连接部，从而消除了对壳体的内壁所在位置的限制，壳体能够向内缩与连接部宽度相等的距离，在显示装置的有效显示区域大小不变的前提下，显示装置的屏占比增加，给用户带来了较大的视觉冲击力，使用体验好。

1.显示装置，包括透明盖板（1）、壳体（4）、显示屏总成（2）和背光件（3），所述壳体（4）与所述透明盖板（1）之间形成有容纳空间，所述显示屏总成（2）和所述背光件（3）均位于所述容纳空间内，其特征在于：

2.根据权利要求1所述的显示装置，其特征在于，所述限位件（8）为环状结构，所述安装槽（41）设置为环形。

3.根据权利要求1或2所述的显示装置，其特征在于，所述第一连接件（6）与所述透明盖板（1）粘接连接，和/或，所述第一连接件（6）与所述限位件（8）粘接连接。

4.根据权利要求3所述的显示装置，其特征在于，所述显示屏总成（2）包括显示屏（21）和第一电路板（22），所述第一电路板（22）固定设置于所述显示屏（21）面向所述背光件（3）的一侧，所述显示装置还包括第二电路板（5），所述第二电路板（5）设置于所述壳体（4）背向所述背光件（3）的一侧，所述壳体（4）上开设有穿过孔（43），所述第一电路板（22）通过穿设于所述穿过孔（43）的第二连接件（7）与所述第二电路板（5）电连接。

5.根据权利要求3所述的显示装置，其特征在于，所述第一连接件（6）设置于所述限位件（8）靠近所述壳体（4）的内壁的一侧。

6.根据权利要求5所述的显示装置，其特征在于，所述显示屏总成（2）包括显示屏（21）和第一电路板（22），所述第一电路板（22）固定设置于所述显示屏（21）面向所述背光件（3）的一侧，所述显示装置还包括第二电路板（5），所述第二电路板（5）设置于所述壳体（4）背向所述背光件（3）的一侧，所述壳体（4）上开设有穿过孔（43），所述第一电路板（22）通过穿设于所述穿过孔（43）的第二连接件（7）与所述第二电路板（5）电连接。

7.根据权利要求1或2所述的显示装置，其特征在于，所述第一连接件（6）设置于所述限位件（8）靠近所述壳体（4）的内壁的一侧。

8.根据权利要求7所述的显示装置，其特征在于，所述显示屏总成（2）包括显示屏（21）和第一电路板（22），所述第一电路板（22）固定设置于所述显示屏（21）面向所述背光件（3）的一侧，所述显示装置还包括第二电路板（5），所述第二电路板（5）设置于所述壳体（4）背向所述背光件（3）的一侧，所述壳体（4）上开设有穿过孔（43），所述第一电路板（22）通过穿设于所述穿过孔（43）的第二连接件（7）与所述第二电路板（5）电连接。

9.根据权利要求1所述的显示装置，其特征在于，所述背光件（3）包括多个堆叠设置的背光膜片，所述限位件（8）与所述壳体（4）的底壁之间的距离大于等于所述背光件（3）的厚度。

10.根据权利要求1所述的显示装置，其特征在于，所述壳体（4）的内壁上形成有环形的限位槽（42），所述透明盖板（1）限位于所述限位槽（42）内。

11.根据权利要求1、2、9、或10所述的显示装置，其特征在于，所述显示屏总成（2）包括显示屏（21）和第一电路板（22），所述第一电路板（22）固定设置于所述显示屏（21）面向所述背光件（3）的一侧，所述显示装置还包括第二电路板（5），所述第二电路板（5）设置于所述壳体（4）背向所述背光件（3）的一侧，所述壳体（4）上开设有穿过孔（43），所述第一电路板（22）通过穿设于所述穿过孔（43）的第二连接件（7）与所述第二电路板（5）电连接。

12.根据权利要求11所述的显示装置，其特征在于，所述第二连接件（7）为所述第一电路板（22）的引脚。

13.根据权利要求11所述的显示装置，其特征在于，所述穿过孔（43）的宽度为1.3mm -1.9mm。

14.车辆，其特征在于，包括车身和如权利要求1-13任一项所述的显示装置，所述显示装置设置在所述车身上。
