背光模组和显示装置的制作方法

本申请属于显示，尤其涉及一种背光模组和显示装置。

背景技术：

1、液晶显示装置具有轻薄、节能无辐射等优点，广泛应用于移动通信、数码装置中。液晶显示器多为背光型液晶显示，包括液晶面板、背光模组以及壳体。液晶显示面板本身不发光，需要借由背光模组提供的光源来正常显示图像，因此，背光模组成为液晶显示装置的关键组件之一。

2、目前，背光模组的胶框整体为框型结构，没有加强结构，胶框的结构强度弱，易发生变形。

技术实现思路

1、本申请的目的是提供了一种背光模组和显示装置，旨在提高背光模组的胶框的结构强度。

2、第一方面，本申请提供了一种背光模组，背光模组包括壳体、光学组件和胶框，壳体包括底板和侧板，侧板设置在底板的外周，底板与侧板围合形成容置空间；光学组件位于容置空间内，且设置在底板沿第一方向的一侧；胶框包括第一槽体，第一槽体包括第一侧壁和卡接结构，侧板的至少部分插入第一槽体中，卡接结构沿第一方向的一端与第一侧壁连接，卡接结构沿第一方向的另一端与侧板卡接，卡接结构沿第二方向的两端均与第一侧壁呈间隔设置；其中，第二方向为侧板的延伸方向，第一方向与第二方向互相垂直。

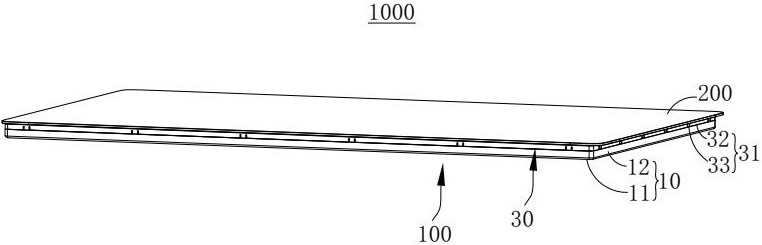

3、基于同一发明构思，本申请还提供一种显示装置，包括上述任一实施方式的背光模组。

4、与现有技术相比，本申请实施例提供的背光模组，通过在胶框设置第一槽体，第一槽体包括第一侧壁和卡接结构，侧板的至少部分插入第一槽体中，使得侧板的至少部分与胶框连接。通过卡接结构沿第一方向的一端与第一侧壁连接，卡接结构沿第一方向的另一端与侧板卡接，卡接结构沿第二方向的两端均与第一侧壁呈间隔设置，卡接结构加强了胶框与壳体之间的连接稳固性，提高了胶框的结构强度。

1.一种背光模组，其特征在于，包括：

2.根据权利要求1所述的背光模组，其特征在于，所述侧板背离所述容置空间的一侧设置有卡槽，所述卡接结构朝向所述卡槽的一侧设置有卡勾，所述卡勾与所述卡槽卡接。

3.根据权利要求2所述的背光模组，其特征在于，所述卡勾朝向所述容置空间的一侧设置有第一倾斜面；在所述底板指向所述侧板的方向上，所述第一倾斜面朝向所述容置空间的一侧倾斜。

4.根据权利要求2所述的背光模组，其特征在于，所述侧板设置有第二倾斜面，所述第二倾斜面位于所述卡槽背离所述底板的一侧；在所述底板指向所述侧板的方向上，所述第二倾斜面朝向所述容置空间的一侧倾斜。

5.根据权利要求4所述的背光模组，其特征在于，所述第二倾斜面沿所述第二方向的宽度大于所述卡槽沿所述第二方向的宽度，且所述第二倾斜面沿所述第二方向的两端分别对应地超出所述卡槽沿所述第二方向的两端。

6.根据权利要求2所述的背光模组，其特征在于，所述卡勾背离所述底板的一侧与所述卡槽朝向所述底板的一侧互相抵接。

7.根据权利要求1所述的背光模组，其特征在于，所述侧板包括支撑壁和凸筋，所述支撑壁插入所述第一槽体中，所述胶框还设置有容纳部，所述凸筋插入所述容纳部内；所述卡接结构与所述容纳部沿所述第二方向呈间隔设置。

8.根据权利要求7所述的背光模组，其特征在于，所述容纳部沿所述第一方向贯穿所述胶框，所述容纳部背离所述底板的一端设置有第一开口，所述第一开口供所述凸筋露出。

9.根据权利要求8所述的背光模组，其特征在于，所述凸筋通过所述第一开口露出的表面设置有点胶支撑筋；和/或，所述胶框背离所述底板的表面设置有所述点胶支撑筋。

10.根据权利要求7所述的背光模组，其特征在于，所述第一槽体还包括与所述第一侧壁相对设置的第二侧壁、以及连接所述第一侧壁和所述第二侧壁的顶壁，所述容纳部设置在所述顶壁上。

11.根据权利要求10所述的背光模组，其特征在于，所述凸筋设置在所述支撑壁背离所述底板的一侧。

12.根据权利要求10所述的背光模组，其特征在于，所述支撑壁和第一槽体分别沿所述底板的周向呈环绕设置。

13.根据权利要求7所述的背光模组，其特征在于，所述支撑壁与所述凸筋沿所述第二方向呈错位设置；

14.根据权利要求13所述的背光模组，其特征在于，所述第一槽体还包括与所述第一侧壁连接的顶壁，所述顶壁设置在所述第一侧壁背离所述底板的一侧；

15.根据权利要求13所述的背光模组，其特征在于，所述连接部与所述第一槽体的数量均为多个，所述连接部与所述第一槽体沿所述胶框的周向呈交替设置。

16.根据权利要求1所述的背光模组，其特征在于，所述侧板包括支撑本体和支撑壁，所述支撑本体与所述底板连接，所述支撑壁设置在所述支撑本体背离所述底板的一侧，所述支撑壁插入所述第一槽体中，所述卡接结构与所述支撑壁卡接；

17.根据权利要求16所述的背光模组，其特征在于，所述胶框沿所述第一方向的厚度大于或等于2.4mm。

18.一种显示装置，其特征在于，包括根据权利要求1-17中任一项所述的背光模组。
