一种投影系统、车灯及车辆的制作方法

本技术属于车辆照明显示，尤其涉及一种投影系统、车灯及车辆。

背景技术：

1、随着汽车产业向电动化、智能化和网联化深度演进，汽车的角色正从单纯的交通工具，转变为集出行、办公、娱乐于一体的“移动智能空间”。汽车车灯中投影显示技术的融入，正从功能性向智能化转化。

2、因此，在汽车车灯的投影实现中，如何满足多样化的投影需求是本领域技术人员亟待解决的技术问题。

技术实现思路

1、鉴于此，本实用新型提供了一种投影系统、车灯及车辆，本技术的投影系统可满足多样化的投影需求。

2、为实现上述目的，本实用新型的技术方案为：

3、本技术第一方面提供了一种投影系统，该投影系统能够改变投影模组出射的光束的光程的同时，调整投影模组的像距，从而控制投影显示位置的成像清晰度。

4、该投影系统包括投影模组和光学组件，所述光学组件包括至少一个反射面，所述反射面中至少一个为曲面反射面，所述投影模组出射的光束经过所述曲面反射面反射后，投射至地面的第一投影位置形成投影图像，所述曲面反射面用以调整所述投影模组的像距以控制所述投影模组出射的光束在所述第一投影位置清晰成像。

5、在第一方面申请的其中一优选实施方式中，所述投影图像具有第一投影画幅，所述第一投影画幅大于预设投影画幅，其中，所述预设投影画幅为所述光学组件提供平面反射面时，所述投影模组出射的光束经过所述平面反射面反射后，投射至地面形成的投影图像所具有的投影画幅；和/或

6、所述第一投影位置与所述投影模组正投影在地面的位置之间的距离，小于预设投影位置与所述投影模组正投影在地面的位置之间的距离，其中，所述预设投影位置为所述光学组件提供平面反射面时，所述投影模组出射的光束经过所述平面反射面反射后，投射至地面形成的投影图像所在的投影位置。

7、在第一方面申请的其中一优选实施方式中，至少一个所述反射面为凸曲面反射面，所述凸曲面反射面朝向该反射面的反射方向凸出。

8、在第一方面申请的其中一优选实施方式中，自所述投影模组至所述第一投影位置的光路中，所述凸曲面反射面靠近所述第一投影位置。

9、在第一方面申请的其中一优选实施方式中，所述光学组件包括多个反射面，至少一个反射面为：

10、平面反射面；或者

11、凹曲面反射面，所述凹曲面反射面背向该反射面的反射方向凹入。

12、在第一方面申请的其中一优选实施方式中，自所述投影模组至所述第一投影位置的光路中，所述凹曲面反射面靠近所述投影模组。

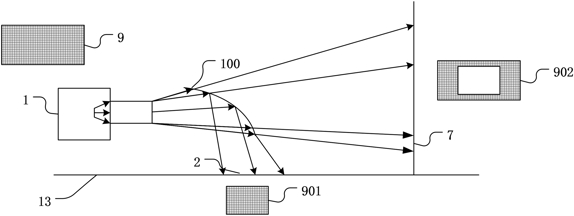

13、在第一方面申请的其中一优选实施方式中，至少一个所述反射面具有半透半反功能，以同时在多个投影位置形成投影图像。

14、在第一方面申请的其中一优选实施方式中，所述光学组件至少包括第一反射面和第二反射面，所述投影模组出射的光束依次经过所述第一反射面和所述第二反射面反射后，投射至地面的第一投影位置形成投影图像；

15、所述第一反射面具有半透半反功能，以同时在所述第一投影位置以及第二投影位置形成投影图像，

16、所述第一投影位置与所述投影模组正投影在地面的位置之间的距离，小于所述第二投影位置与所述投影模组正投影在地面的位置之间的距离。

17、在第一方面申请的其中一优选实施方式中，所述光学组件至少包括第一反射面和第二反射面，所述投影模组出射的光束依次经过所述第一反射面和所述第二反射面反射后，投射至地面的第一投影位置形成投影图像；

18、所述第二反射面具有半透半反功能，以同时在所述第一投影位置以及第三投影位置形成投影图像，第二反射面位于所述第一投影位置和所述第三投影位置之间。

19、在第一方面申请的其中一优选实施方式中，具有半透半反功能的所述反射面包括透射区域和反射区域，所述透射区域和所述反射区域相互独立、部分重叠或者重叠；

20、其中，所述透射区域和所述反射区域相互独立或部分重叠以使同时在多个投影位置形成的投影图像不同。

21、本技术第二方面提供了一种投影系统，该投影系统能够同时在多个投影位置形成投影图像。

22、该投影系统包括投影模组和光学组件，所述光学组件包括至少一个反射面，所述反射面中至少一个具有半透半反功能，所述投影模组出射的光束经过该具有半透半反功能的所述反射面，以同时在多个投影位置形成投影图像。

23、在第二方面申请的其中一优选实施方式中，所述光学组件至少包括第一反射面和第二反射面，所述投影模组出射的光束依次经过所述第一反射面和所述第二反射面反射后，投射至地面的第一投影位置形成投影图像；

24、所述第一反射面具有半透半反功能，以同时在所述第一投影位置以及第二投影位置形成投影图像；

25、所述第一投影位置与所述投影模组正投影在地面的位置之间的距离，小于所述第二投影位置与所述投影模组正投影在地面的位置之间的距离。

26、在第二方面申请的其中一优选实施方式中，所述光学组件至少包括第一反射面和第二反射面，所述投影模组出射的光束依次经过所述第一反射面和所述第二反射面反射后，投射至地面的第一投影位置形成投影图像；

27、所述第二反射面具有半透半反功能，以同时在所述第一投影位置以及第三投影位置形成投影图像，第二反射面位于所述第一投影位置和所述第三投影位置之间。

28、在第二方面申请的其中一优选实施方式中，至少一个所述反射面为：平面反射面和/或曲面反射面。

29、在第二方面申请的其中一优选实施方式中，具有半透半反功能的所述反射面包括透射区域和反射区域，所述透射区域和所述反射区域相互独立、部分重叠或者重叠；

30、其中，所述透射区域和所述反射区域相互独立或部分重叠以使同时在多个投影位置形成的投影图像不同。

31、在以上所有实施方式中，所述光学组件包括：

32、一个光学元件，至少一个所述反射面有同一所述光学元件提供；或者

33、多个光学元件，至少一个所述反射面分别由不同的所述光学元件提供。

34、在以上所有实施方式中，至少一个所述反射面可被驱动在不同的位置进行切换，以在不同的投影位置形成所述投影图像。

35、优选地，至少一个所述反射面的驱动方式为平移、旋转以及滑移中的一种或多种。

36、本技术第三方面提供了一种车灯，包括如上所述的投影模组。

37、本技术第四方面提供了一种车辆，包括如上所述的车灯。

38、本技术由于采用以上技术方案，使其与现有技术相比具有以下的优点和积极效果：

39、本技术第一方面提供的投影系统，在投影系统中设置光学组件，光学组件中至少包括一个反射面，反射面改变投影模组出射的光束方向，从而将投影图像投射至地面的第一投影位置，实现了投影图像的显示位置的调整；反射面中至少一个为曲面反射面，曲面反射面可以调整投影模组的像距从而调整投影模组的最佳成像共轭面，在第一投影位置能投射出清晰的投影图像。因此，本技术的投影系统能够实现反射改变投影位置的同时，投影出更清晰的投影图像。

40、本技术第二方面提供的投影系统，通过在投影系统中设置光学组件，光学组件中至少包括一个反射面，反射面改变投影模组出射的光束方向，从而将投影图像投射至地面的第一投影位置，实现了调整投影图像的显示位置；同时反射面中至少一个具有半透半反功能，投影模组出射的光束经过具有半透半反功能的反射面后，可以在其他位置投影成像，由此，能够同时在多个投影位置形成多个投影成像。

41、本技术提供的车灯以及车辆具有与前述投影系统相同的技术效果。
