显示面板及其制备方法、显示装置与流程

本发明涉及显示,特别涉及一种显示面板及其制备方法、显示装置。

背景技术:

1、随着显示技术升级,rgbw显示因在rgb色阻基础上新增w色阻,兼具高亮度与低功耗优势,被广泛应用于移动终端、桌面显示器、车载屏等场景。但是,rgbw显示面板中w色组仅透光背光原生白光,无法呈现高纯度色光,导致显示面板整面显示时色域一致性差,难以满足高色域场景需求。

技术实现思路

1、本发明的主要目的是提出一种显示面板及其制备方法、显示装置,旨在提升显示面板整面显示时的色域一致性,从而满足高色域场景需求。

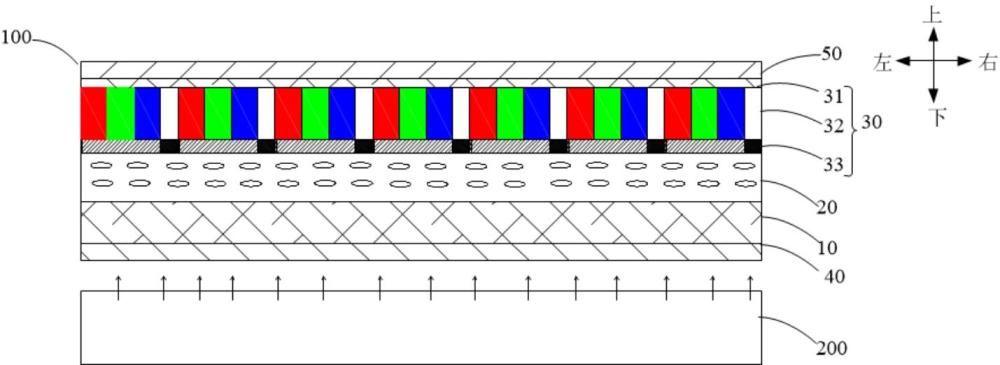

2、为实现上述目的,本发明提出的一种显示面板,包括对盒设置的阵列基板和彩膜基板,其中,所述彩膜基板包括叠设的衬底基板、色阻层和光导结构层,其中,所述色阻层包括多个阵列排布的色阻单元,每个所述色阻单元包括依次排列的rgb色阻和白色色阻;

3、所述显示面板具有第一模式和第二模式,在所述第一模式下,所述光导结构层被配置为改变入射所述白色色阻的原始光线的传输路径,使得入射所述白色色阻的原始光线与入射所述rgb色阻的原始光线混合后再入射至所述白色色阻;在所述第二模式下,所述光导结构层被配置为允许入射所述白色色阻的原始光线垂直穿过并朝向所述白色色阻出射。

4、在一实施方式中,所述光导结构层包括:

5、光导膜层,对应所述rgb色阻设置,且所述光导膜层的折射率小于所述rgb色阻的折射率;

6、光控制开关结构,对应所述白色色阻设置;以及

7、全反射膜,设置在所述光导膜层远离所述光控制开关结构的一侧;

8、在所述第一模式下,入射所述白色色阻的原始光线在所述光控制开关结构与所述全反射膜的作用下依次沿第一光路、第二光路和第三光路透过所述光控制开关结构后并入射至所述白色色阻,其中,所述第一光路为自所述光控制开关结构向所述全反射膜延伸的第一水平传输光路,所述第二光路为自所述全反射膜返回至所述光控制开关结构的第二水平传输光路,所述第三光路为垂直穿过所述光控制开关结构并朝向所述白色色阻出射的出射光路;

9、在所述第二模式下,入射所述白色色阻的原始光线垂直穿过所述光控制开关结构并朝向所述白色色阻出射。

10、在一实施方式中,叠设的透明绝缘基底、第一电极层、光控制结构层及第二电极层,所述第一电极层和所述第二电极层均覆盖所述光控制结构层的右侧区域,在所述透明绝缘基底表面所在平面上,所述光控制结构层的投影轮廓形状为长方形,所述第一电极层和所述第二电极层的投影轮廓形状均为直角梯形,所述直角梯形的锐角均为45度,且所述第一电极层中倾斜边缘的投影与所述第二电极层中倾斜边缘的投影正交;

11、在所述第一电极层断电且所述第二电极层通电时,进入所述光控制结构层的光线沿所述第一光路传输,并经所述全反射膜反射后沿所述第二光路传输;

12、在所述第一电极层通电且所述第二电极层断电时,沿所述第二光路进入所述光控制结构层的光线偏转并沿所述第三光路传输。

13、在一实施方式中,所述光控制结构层为非晶硫系玻璃热光介质膜层。

14、在一实施方式中,光导膜层的材料为二氧化硅或氟化镁。

15、本发明还提出一种显示面板的制备方法,包括以下步骤:

16、分别制备阵列基板和彩膜基板,其中,所述彩膜基板包括叠设的衬底基板、色阻层和光导结构层,其中,制备彩膜基板包括:

17、在衬底基板的表面制备色阻层,所述色阻层包括多个阵列排布的色阻单元,每个所述色阻单元包括依次排列的rgb色阻和白色色阻;

18、在所述色阻层的表面制备光导结构层,所述光导结构层在所述显示面板的第一模式下改变入射所述白色色阻的原始光线的传输路径,使得入射所述白色色阻的原始光线与入射所述rgb色阻的原始光线混合后再入射至所述白色色阻;在所述显示面板的第二模式下允许入射所述白色色阻的原始光线沿原传输路径直接出射;

19、将所述阵列基板和所述彩膜基板对盒,且使得所述光导结构层朝向所述阵列基板。

20、在一实施方式中,在所述色阻层的表面制备光导结构层的步骤,包括:

21、对应所述rgb色阻的区域表面制备光导膜层,其中,所述光导膜层的折射率小于所述rgb色阻的折射率;

22、对应所述白色色阻的区域表面制备光控制开关,所述光控制开关在所述第一模式下改变入射所述白色色阻的原始光线的传输路径,使得入射所述白色色阻的原始光线与入射所述rgb色阻的原始光线混合后再入射至所述白色色阻;在所述第二模式下允许入射所述白色色阻的原始光线沿原传输路径直接出射;

23、在所述光导膜层远离所述光控制开关的一侧表面制备全反射膜。

24、在一实施方式中,对应所述白色色阻的区域制备光控制开关的步骤,包括:

25、提供一透明绝缘基底;

26、在所述透明绝缘基底的表面依次制备第一电极层、光控制结构层和第二电极层,所述第一电极层和所述第二电极层均覆盖所述光控制结构层的右侧区域,在所述透明绝缘基底表面所在平面上,所述光控制结构层的投影轮廓形状为长方形,所述第一电极层和所述第二电极层的投影轮廓形状均为直角梯形,所述直角梯形的锐角均为45度,且所述第一电极层中倾斜边缘的投影与所述第二电极层中倾斜边缘的投影正交;

27、将所述第二电极层背离所述光控制结构层的一侧对应贴合于所述白色色阻的区域。

28、在一实施方式中,所述光控制结构层采用非晶硫系玻璃热光介质材料沉积形成。

29、本发明还提出一种显示装置,包括如上所述的显示面板,或者包括采用如上所述的显示面板的制备方法制备得到的显示面板。

30、本发明提供的显示面板,通过对彩膜基板进行结构改进,即在色阻层上增设光导结构层,实现了高色域模式与低功耗模式的可切换显示,满足了不同场景下的使用需求。在第一模式(即高色域模式)下,光导结构层改变入射白色色阻的原始光线的传输路径,使得入射白色色阻的原始光线与入射rgb色阻的原始光线混合后再入射至白色色阻,也即光导结构层将入射白色色阻的原始光线导向rgb区域,使该光线经rgb色阻调制混合后出射,解决了显示面板整面色域不均的问题,提升了显示面板的整面色域一致性,从而满足高色域场景需求。在第二模式(也即低功耗模式)下,光导结构层允许入射白色色阻的原始光线沿原传输路径直接出射,由此利用白色色阻的高透过率提升了显示面板的显示亮度并降低了显示功耗,从而满足低功耗场景需求。

1.一种显示面板,其特征在于,包括对盒设置的阵列基板和彩膜基板,其中,所述彩膜基板包括叠设的衬底基板、色阻层和光导结构层,其中,所述色阻层包括多个阵列排布的色阻单元,每个所述色阻单元包括依次排列的rgb色阻和白色色阻;

2.如权利要求1所述的显示面板,其特征在于,所述光导结构层包括:

3.如权利要求2所述的显示面板,其特征在于,所述光控制开关结构包括叠设的透明绝缘基底、第一电极层、光控制结构层及第二电极层,所述第一电极层和所述第二电极层均覆盖所述光控制结构层的右侧区域,在所述透明绝缘基底表面所在平面上,所述光控制结构层的投影轮廓形状为长方形,所述第一电极层和所述第二电极层的投影轮廓形状均为直角梯形,所述直角梯形的锐角均为45度,且所述第一电极层中倾斜边缘的投影与所述第二电极层中倾斜边缘的投影正交;

4.如权利要求3所述的显示面板,其特征在于,所述光控制结构层为非晶硫系玻璃热光介质膜层。

5.如权利要求2至4中任一项所述的显示面板,其特征在于,所述光导膜层的材料为二氧化硅或氟化镁。

6.一种显示面板的制备方法,其特征在于,包括以下步骤:

7.如权利要求6所述的显示面板的制备方法,其特征在于,在所述色阻层的表面制备光导结构层的步骤,包括:

8.如权利要求7所述的显示面板的制备方法,其特征在于,对应所述白色色阻的区域制备光控制开关的步骤,包括:

9.如权利要求8所述的彩膜基板的制备方法,其特征在于,所述光控制结构层采用非晶硫系玻璃热光介质材料沉积形成。

10.一种显示装置,其特征在于,包括如权利要求1至5中任一项所述的显示面板,或者包括采用如权利要求6至9中任一项所述的显示面板的制备方法制备得到的显示面板。
