一种多视点体积成像装置的制作方法
本发明涉及立体显示设备领域,具体涉及一种多视点体积成像装置。
背景技术:
1、随着技术的进步,市场上出现了基于投影投射到高频振动半透明幕布的体积显示装置,以及基于成像曲面旋转的体积显示装置。但是这类体积显示装置存在机械振动造成的噪声问题和成像组件高速运动带来的寿命问题,且用户无法直接触碰生成的体积影像。
技术实现思路
1、有鉴于此,本发明提出了一种多视点体积成像装置,主要目的在于解决现有基于屏幕运动的体积显示设备的寿命短,噪声大,成像内容无法接触交互的问题,并实现了同时为多人在不同视点提供可接触的体积影像交互。
2、为了达到上述目的,本发明提供了一种空中体积成像装置,该装置包括:固定组件和旋转组件。其中,所述的固定组件包括:固定电机底座和显示屏阵列并为二者提供电路连接的外壳,由外壳支撑的显示屏阵列,外壳内部的电机及显示屏阵列控制系统。所述的旋转组件包括:电机,由电机转子驱动旋转的第一基体,第一基体连接的绕电机转子公转的斜半透镜阵列。
3、更进一步地,所述的电机的转子直接驱动所述的第一基体旋转,进而驱动所述的斜半透镜阵列以所述的电机转子为轴心公转。
4、更进一步地,所述的显示屏阵列围绕斜半透镜阵列排布,所述的电机驱动所述的斜半透镜阵列公转时,所述的显示屏阵列在所述的斜半透镜阵列的镜像虚像空间内的所生成的镜像屏幕在镜像虚像空间内连续扫过一块体积空间,所述的显示屏阵的镜像屏幕在扫过每一层时显示对应的二维曲面,所述的二维曲面逐层积分成三维体积影像。
5、更进一步地,所述的外壳内的控制系统精确控制所述的斜半透镜阵列的旋转角度与所述的显示屏阵列的显示内容,进而让人眼从装置上方面向装置的多个视点和装置水平方向面向装置多个视点观察到所述的半透镜阵列的镜像空间内的曲面,由视觉暂留效应观察到所述的半透镜阵列的镜像空间内的体积影像。
6、更进一步地,所述的半透镜阵列的镜像空间内的体积影像悬空于真实空间内的所述的半透镜阵列的下方,可以从装置下方接触所述的半透镜阵列的镜像空间内的体积影像并透过所述的半透镜阵列观察到接触画面。
7、借由上述技术方案,本发明提供了一种多视点体积成像装置,将显示屏阵列的画面呈现到斜半透镜阵列的镜像空间中,在斜半透镜阵列旋转的过程中,显示屏阵列在斜半透镜阵列的镜像空间中连续扫过一块体积空间,每扫过一层时显示该层对应的画面,多层二维曲面在视觉暂留的作用下积分成三维体积影像,多个用户可同时在多个视点观察和接触交互三维体积影像。
8、上述说明仅是本发明技术方案的概述,为了能够更清楚了解本发明的技术手段,而可依照说明书的内容予以实施,并且为了让本发明的上述和其它目的、特征和优点能够更明显易懂,以下特举本发明的具体实施方式。

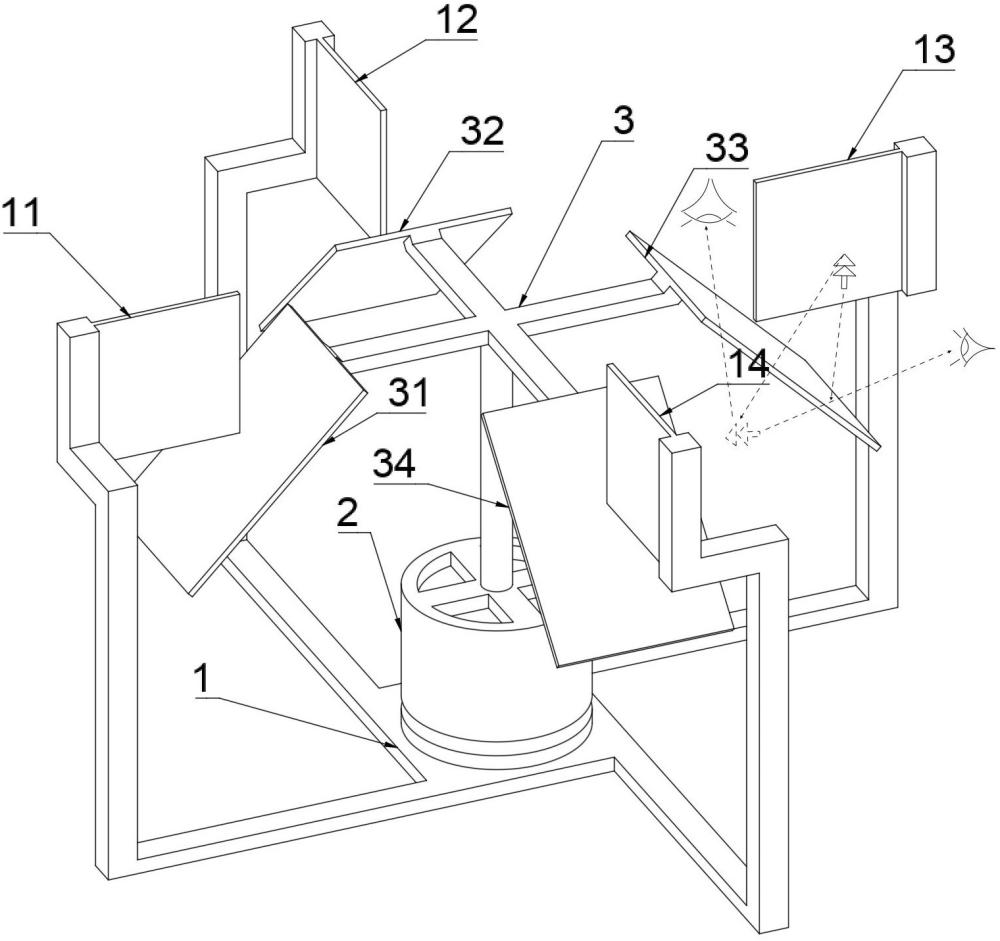

1.一种多视点体积成像装置,所述的一种多视点体积成像装置包括:外壳,电机,由所述的电机驱动旋转的第一基体和所述的第一基体连接的绕电机转子公转的斜半透镜阵列,由外壳支撑且环绕所述的斜半透镜阵列的显示屏阵列,位于外壳内驱动所述的电机旋转并驱动所述的显示屏阵列显示的控制器。
2.根据权利要求1所述的多视点体积成像装置,其特征在于,所述的电机底座由外壳固定,所述的电机的转子驱动所述的第一基体旋转,进而驱动所述的斜半透镜阵列绕着所述的电机转子公转。
3.根据权利要求1所述的多视点体积成像装置,其特征在于,所述的斜半透镜阵列中的半透镜可以由空中成像面板代替,形状不限制于平面,也可以是其他曲面,数量不限制于四个,最少可以为一个,与水平面的夹角不限制于45度。
4.根据权利要求1所述的多视点体积成像装置,其特征在于,所述的显示屏阵列中的显示屏的形状不限制于平面,也可以是其他曲面,数量不限制于四个,最少可以为一个。
