显示面板及显示装置的制作方法

本申请涉及显示，尤其涉及一种显示面板及显示装置。

背景技术：

1、有机发光二极管(organic light emitting diode，oled)以及基于发光二极管(light emitting diode，led)等技术的显示面板因具有高画质、省电、机身薄及应用范围广等优点，而被广泛的应用于手机等消费性电子产品，成为显示装置中的主流。其用于ppi要求非常高的近眼设备(如ar/vr)时面临显示不均匀，均一性较差的问题。

技术实现思路

1、本发明的目的是提供一种显示面板及显示装置，该显示面板能达到提升显示效果的目的。

2、为此，本申请采用如下技术方案，

3、一种显示面板，其包括：显示区，至少位于所述显示区外围一侧的非显示区，所述非显示区包括绑定区；

4、所述显示面板还包括衬底、驱动层及发光功能层；

5、所述衬底的一侧设置有驱动层，

6、所述驱动层包括位于显示区的像素驱动电路，

7、所述驱动层的远离所述衬底侧设置有发光功能层，所述发光功能层包括位于显示区的像素，所述像素包括发光模块，所述发光模块匹配连接像素驱动电路，

8、所述像素驱动电路包括存储模块、驱动模块、开关模块及发光控制模块，

9、所述存储模块电性连接所述开关模块及所述驱动模块；所述开关模块电性连接所述驱动模块，所述驱动模块电性连接所述发光控制模块，所述发光控制模块电性连接所述发光模块，且所述发光控制模块配置成其接收全局控制信号，在接收全局em信号时使得所有的所述发光模块停止发光。

10、在一实施方式中，该驱动模块为驱动晶体管，所述开关模块为开关晶体管，所述发光控制模块为发光控制晶体管，所述存储模块为存储电容；

11、所述驱动晶体管的第一极电性连接供电端elvdd及存储电容的第一端；

12、所述驱动晶体管的栅极电性连接所述存储电容的第二端及所述开关晶体管的第二极，所述开关晶体管的第一极电性连接数据线，以接收写入的数据电压，所述开关晶体管晶体管的栅极电性连接扫描线，

13、所述发光控制晶体管的第一极电性连接至所述驱动晶体管的第二极，所述发光控制晶体管的第二极电性连接至所述发光模块的阳极，所述发光模块的阴极电性连接至接地；

14、所述发光控制晶体管的栅极用以接收全局em信号，所述发光控制晶体管配置成进入porch区间，所有发光模块都停止发光。

15、在一实施方式中，该驱动晶体管，所述开关晶体管及所述发光控制晶体管皆为低温多晶硅型晶体管。

16、在一实施方式中，该绑定区绑定模拟驱动芯片，非显示区包括扫描驱动电路，所述扫描驱动电路包括：至少一个第一扫描驱动电路，

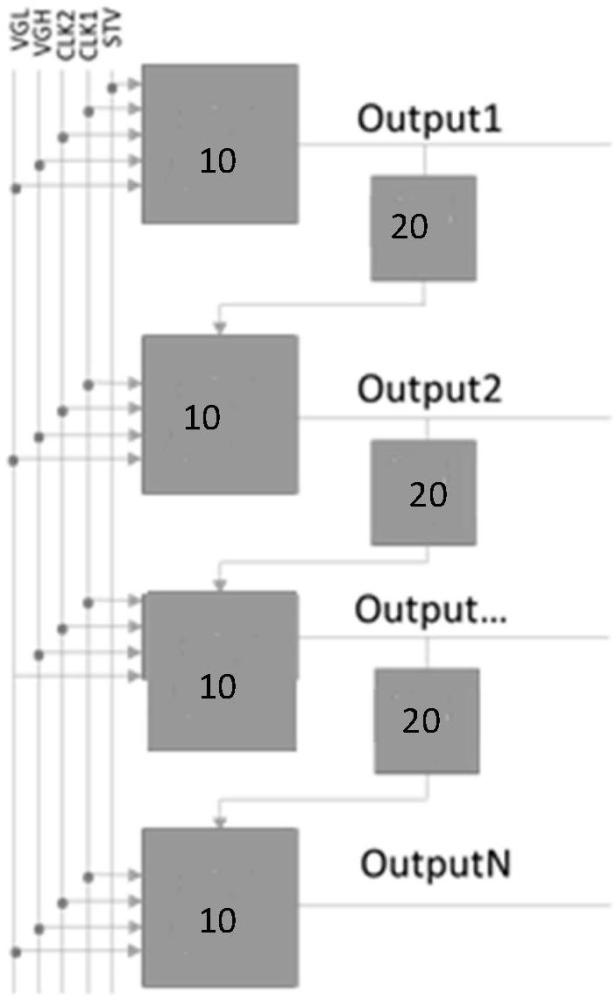

17、所述第一扫描驱动电路包括多个第一移位寄存器及级传控制模块，所述第一移位寄存器级联设置，所述级传控制模块设置于每级的所述第一移位寄存器的级传通路上，所述级传控制模块配置成进入porch区间时使得所述第一移位寄存器停止向下级传扫描，停止在当前行，当porch区结束后再继续向下进行扫描。

18、在一实施方式中，该显示面板中每个所述第一移位寄存器均包括寄存器输入端和寄存器输出端；

19、优选地，所述级传控制模块配置于两级第一移位寄存器之间，在响应级联控制信号关断时，通过断开本级寄存器的输出端和下级寄存器的输入端之间的连接，阻断扫描信号的逐级传输路径，切断扫描信号导通电位的向下传输。

20、在一实施方式中，该级传控制模块包括晶体管；

21、优选地，所述晶体管的栅极与第一极经走线短接；

22、优选地，所述晶体管的栅极与源极端经走线短接；

23、优选地，所述晶体管采用低温多晶硅型晶体管。

24、基于同样的发明构思，本申请提出一种显示装置，其包括上述的显示面板，

25、所述显示面板的非显示区设置有绑定区，所述绑定区搭载有模拟驱动ic及绑定组件，所述绑定组件用于连接驱动模块。

26、在一实施方式中，该显示面板的像素密度(ppi，pixel per inch)大于800；

27、优选地，所述显示面板的像素密度大于1000；

28、优选地，模拟驱动ic通过采用低温多晶硅或金属氧化物工艺获得；

29、优选地，所述绑定组件用于给所述模拟驱动ic提供电压和数据电压；

30、优选地，驱动模块为基于fpga模块的驱动模块。

31、本发明的优点是：本申请提出的显示装置，采用基于模拟驱动ic与驱动模块的组合来驱动显示面板，满足其显示要求。并通过对其像素驱动电路的拓扑优化，包括驱动晶体管和开关晶体管及发光控制的发光控制晶体管，该发光控制晶体管介于驱动晶体管与发光模块之间，且其栅极端连接收全局em信号，发光控制晶体管配置成在porch区间时，接收em信号关闭；通过全局em信号及级传控制模块的协同，实现在porch区间，显示面板的像素同时不发光，且第一扫描驱动电路(gip)停止了向下级传扫描，从而在高ppi场合时避免了因porch区间引发的data无法正常发送pattern数据，应发画面异显和灰阶异常的问题。

1.一种显示面板，其特在于，包括：显示区，至少位于所述显示区外围一侧的非显示区；

2.如权利要求1所述的显示面板，其特在于，

3.如权利要求2所述的显示面板，其特在于，

4.如权利要求1-3中任一项所述的显示面板，其特在于，

5.如权利要求4所述的显示面板，其特在于，

6.如权利要求5所述的显示面板，其特在于，

7.如权利要求4所述的显示面板，其特在于，

8.如权利要求4所述的显示面板，其特在于，

9.一种显示装置，其特征在于，包括如权利要求1-8中任一项所述的显示面板，

10.如权利要求9所述的显示装置，其特在于，
