一种显示装置及显示控制方法与流程

本申请涉及显示，尤其涉及一种显示装置及显示控制方法。

背景技术：

1、随着有机发光二极管（organic light-emitting diode，oled）显示技术在消费电子、车载以及商用大屏等领域的大规模应用，其自发光特性带来的能耗问题逐渐显现。

2、相关技术中可以通过传统的亮度调节算法，实现oled显示面板的亮度调节和功耗优化。上述传统的亮度调节算法通常包括亮度控制（brightness control，bc）算法和动态亮度电压（dynamic brightness voltage，dbv）调节算法。其中，相关技术中传统的bc算法可以根据用户设定的亮度值，获取上述亮度值对应的伽马（gamma，gm）电压，用以驱动oled显示面板，从而实现oled显示面板的亮度调整。而相关技术中传统的dbv调节算法可以依据用户设定的亮度值，动态调整oled显示面板的相关驱动电压，例如阳极驱动电压（elvdd）、阴极驱动电压（elvss）、模拟正电源电压（avdd）等，使得oled显示面板的相关驱动电压随着oled显示面板的亮度改变而改变，从而在一定程度上实现功耗优化。

3、然而，上述传统的亮度调节算法存在伽马电压和/或驱动电压供给冗余、亮度调节时显示稳定性较差以及对动态显示场景的适应性差等问题，导致难以对oled显示面板的功耗进行充分优化，还有可能引发oled显示面板的显示异常。因此，如何在确保oled显示面板稳定显示的基础上，对oled显示面板的功耗进行充分优化，是本领域技术人员亟待解决的技术问题。

技术实现思路

1、提供一种显示装置，以解决上述技术问题。

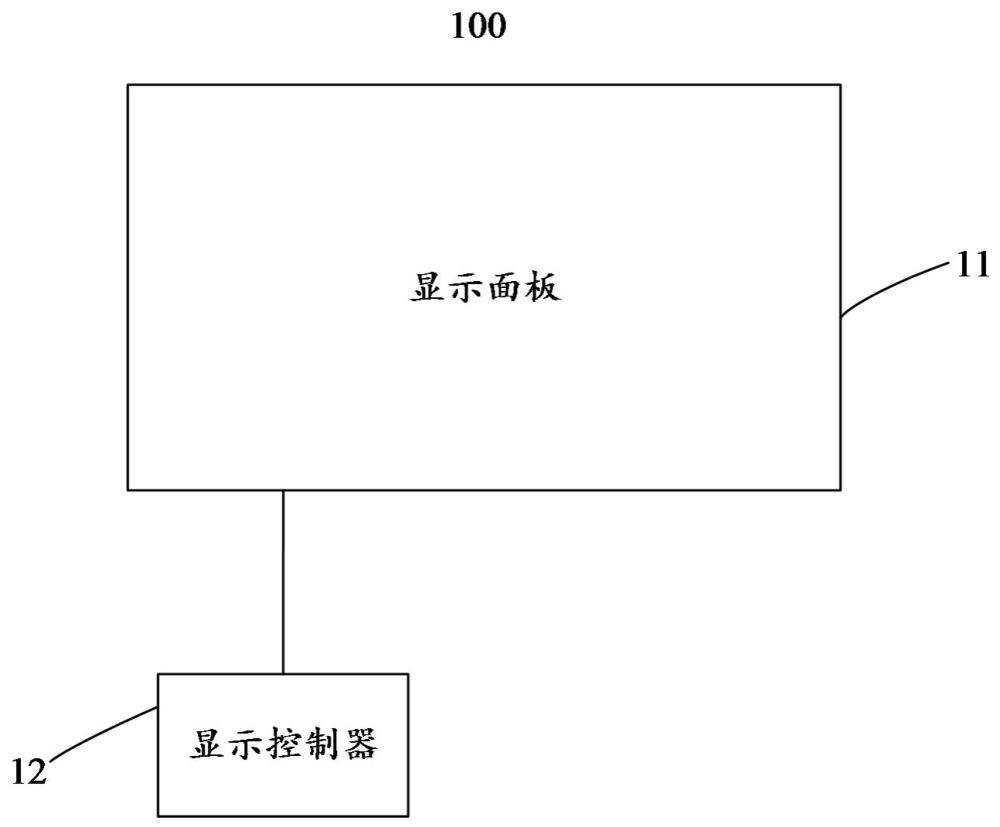

2、第一方面，提供一种显示装置，包括：显示面板及显示控制器；

3、所述显示控制器被配置为：

4、基于基准显示帧的原始灰阶数据，获取所述基准显示帧对应的目标灰阶值；

5、基于所述目标灰阶值，对目标驱动电压的基准值进行修正，获取目标驱动电压的目标值；

6、在所述基准显示帧对应的目标显示帧的显示周期内，基于所述目标驱动电压的目标值，驱动所述显示面板进行显示；

7、其中，所述目标驱动电压的基准值，是基于所述目标显示帧显示面板的显示亮度值获得的；所述基准显示帧对应的目标显示帧，包括位于所述基准显示帧之后的目标数量个显示帧。

8、第二方面，本申请实施例还提供一种显示控制方法，包括：

9、基于基准显示帧的原始灰阶数据，获取所述基准显示帧对应的目标灰阶值；

10、基于所述目标灰阶值，对目标驱动电压的基准值进行修正，获取目标驱动电压的目标值；

11、在所述基准显示帧对应的目标显示帧的显示周期内，基于所述目标驱动电压的目标值，驱动所述显示面板进行显示；

12、其中，所述目标驱动电压的基准值，是基于所述目标显示帧显示面板的显示亮度值获得的；所述基准显示帧对应的目标显示帧，包括位于所述基准显示帧之后的目标数量个显示帧。

13、本实施例中的显示装置，显示控制器基于基准显示帧的原始灰阶数据获取基准显示帧对应的目标灰阶值，并基于基准显示帧对应的目标灰阶值对仅依赖于显示面板的显示亮度值所确定的目标驱动电压的基准值进行修正，获得目标驱动电压的目标值，进而在目标显示帧周期内基于目标驱动电压的目标值驱动显示面板进行显示，显示装置通过在驱动电压的确定过程中引入原始灰阶数据，使得最终用于驱动显示面板进行显示的目标驱动电压能够同时适配显示亮度需求和实际画面内容特征，消除了仅依赖于显示亮度值确定驱动电压所带来的驱动电压供给冗余，能够在保证显示面板显示稳定性的基础上，对显示面板的功耗实现进一步地优化，显著降低了显示装置的工作功耗；并且，通过将基于基准显示帧的原始灰阶数据所获得的目标驱动电压的目标值应用于当前基准显示帧之后目标数量个显示帧，避免了显示控制器出现处理时序紧张问题，确保了目标驱动电压的目标值能够稳定、准时地输出至显示面板，进一步提升了显示装置在不同显示场景下的工作稳定性和可靠性。

1.一种显示装置，其特征在于，包括：显示面板及显示控制器；

2.根据权利要求1所述的显示装置，其特征在于，显示控制器在基准显示帧对应的目标显示帧的显示周期内，基于目标驱动电压的目标值，驱动显示面板进行显示的步骤，包括：

3.根据权利要求2所述的显示装置，其特征在于，所述显示控制器还被配置为：

4.根据权利要求3所述的显示装置，其特征在于，所述显示控制器基于所述目标驱动电压的实际输出值与所述目标驱动电压的基准值之间的电压差值，对所述目标显示帧的原始灰阶数据进行补偿，获取所述目标显示帧的目标灰阶数据的步骤，包括：

5.根据权利要求1所述的显示装置，其特征在于，所述显示控制器基于基准显示帧的原始灰阶数据，获取所述基准显示帧对应的目标灰阶值的具体步骤，包括：

6.根据权利要求5所述的显示装置，其特征在于，所述显示面板包括阵列排布的多个像素单元；所述原始灰阶数据包括所述基准显示帧所述显示面板中每一像素单元的原始灰阶值；

7.根据权利要求5所述的显示装置，其特征在于，所述显示控制器基于所述基准显示帧对应的候选灰阶值和所述基准显示帧的上一显示帧对应的目标灰阶值，确定所述基准显示帧对应的目标灰阶值的步骤包括：

8.根据权利要求5所述的显示装置，其特征在于，所述显示控制器基于所述基准显示帧对应的候选灰阶值和所述基准显示帧的上一显示帧对应的目标灰阶值，确定所述基准显示帧对应的目标灰阶值的步骤包括：

9.根据权利要求1所述的显示装置，其特征在于，所述显示控制器基于所述目标灰阶值，对目标驱动电压的基准值进行修正，获取所述目标驱动电压的目标值的步骤，包括：

10.根据权利要求1至9任一所述的显示装置，其特征在于，所述显示控制器还被配置为：

11.根据权利要求1至9任一所述的显示装置，其特征在于，所述显示控制器还被配置为：

12.根据权利要求1至9任一所述的显示装置，其特征在于，所述显示控制器基于所述显示亮度值，获取所述目标驱动电压的基准值的步骤，包括：

13.根据权利要求1至9任一所述的显示装置，其特征在于，所述目标驱动电压，包括：伽马电压gm、阳极驱动电压elvdd、阴极驱动电压elvss、阴极偏置电压vano以及模拟正电源电压avdd中的至少一种。

14.一种显示控制方法，其特征在于，包括：
