一种多面体LED魔方广告展示装置的制作方法

本发明涉及广告展示设备相关制品领域，具体为一种多面体led魔方广告展示装置。

背景技术：

1、led魔方广告屏作为新型立体广告展示设备，凭借多面展示、立体观赏性强、视觉效果新颖的优势，被广泛应用于商场、步行街、展会、写字楼大堂等公共商业场景。目前市面上的传统多面体led魔方广告展示装置结构功能单一，大多采用固定转速的电机驱动结构，魔方屏旋转速度无法根据现场人流量动态调整，存在明显使用弊端。

2、当展示区域人流量密集时，固定低速旋转无法充分发挥多面展示优势，广告曝光范围与展示频次不足，营销效果受限；当区域人流量稀少或无人时，固定高速旋转持续运转，不仅造成电能浪费，还会产生持续机械噪音，影响场景环境。同时，传统led魔方屏的显示亮度多为手动固定调节，无法适配外界自然光、室内灯光的强弱变化：强光环境下屏幕亮度不足，广告画面模糊、可视度差；暗光环境下亮度过高，易产生刺眼眩光，造成光污染，且长期高亮度运行会大幅增加设备能耗、缩短led屏幕使用寿命。

3、综上，现有led魔方广告展示装置存在转速不可自适应调节、亮度智能适配性差、能耗高、场景适配度低、展示效果僵化等技术缺陷，缺乏基于人流量与环境光的双重智能调控功能，难以满足现代化商业广告精准展示、节能高效、智能适配的使用需求。

技术实现思路

1、本发明的目的在于提供一种多面体led魔方广告展示装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种多面体led魔方广告展示装置，包括承载底座、多面体led魔方屏、设备箱体、旋转驱动机构、智能感应调控系统，所述设备箱体固定嵌装于承载底座的内部空腔中，所述旋转驱动机构固定安装于设备箱体的顶端中心位置，所述旋转驱动机构的动力输出轴竖直向上设置，且动力输出轴顶端与多面体led魔方屏的底部中心固定连接，用于驱动多面体led魔方屏绕竖直中轴线旋转；

3、所述智能感应调控系统包括主控模块、人流量检测模块、环境光检测模块、转速驱动模块、led调光驱动模块；所述主控模块、转速驱动模块、led调光驱动模块均集成安装于设备箱体内部；所述人流量检测模块、环境光检测模块固定安装于承载底座的顶端外侧，且与主控模块电性连接；

4、所述人流量检测模块用于实时采集广告展示区域的人流量密度信号，并将采集的模拟信号传输至主控模块；所述主控模块内置人流-转速匹配算法，根据实时人流量密度输出对应的转速控制信号，通过转速驱动模块控制旋转驱动机构的运转转速；

5、所述环境光检测模块用于实时采集外界环境光照强度信号，并将光照信号传输至主控模块；所述主控模块内置光照-亮度匹配程序，根据实时环境光照强度输出亮度调节信号，通过led调光驱动模块自适应调节多面体led魔方屏的显示亮度。

6、作为本发明优选的，所述多面体led魔方屏为正六面体空心框架结构，框架的六个外立面均嵌装有独立的led显示模组，各led显示模组均与led调光驱动模块电性连接，可同步或独立调节显示亮度。

7、作为本发明优选的，所述旋转驱动机构包括伺服电机、减速齿轮组、旋转支撑座；所述伺服电机固定安装于设备箱体内部，伺服电机的输出端连接减速齿轮组，所述减速齿轮组的输出轴贯穿设备箱体顶板并连接旋转支撑座，所述旋转支撑座与多面体led魔方屏底部固定连接；所述伺服电机与转速驱动模块电性连接，可实现无级变速调节。

8、作为本发明优选的，所述人流量检测模块为红外人体感应传感器阵列或高清视觉识别摄像头，采用区域网格化检测方式，精准采集展示区域人员数量、停留密度数据，检测数据传输频率不低于10次/分钟。

9、作为本发明优选的，所述环境光检测模块为高精度光敏传感器，传感器表面设有防尘透光护罩，检测光照范围为0-10000lux，可精准适配室内、室外不同光照场景。

10、作为本发明优选的，所述主控模块预设多级转速调节档位与多级亮度调节档位；其中，人流量密度越高，多面体led魔方屏旋转转速越快，人流量低于预设阈值时，魔方屏低速怠速运转或静置待机；环境光照强度越高，led魔方屏显示亮度越高，暗光环境下自动降低亮度，避免光污染与电能浪费。

11、作为本发明优选的，所述承载底座为封闭式配重底座，底座侧壁设有散热格栅与检修开合门，底座内部设有减震垫，用于降低旋转运转产生的震动与噪音。

12、作为本发明优选的，所述设备箱体内部还集成有供电模块与信号传输模块，所述供电模块为整个装置提供稳定工作电源，所述信号传输模块支持无线数据传输，可远程上传设备运行数据、广告播放数据及感应检测数据。

13、与现有技术相比，本发明的有益效果是：

14、1、本发明首创基于人流密度的转速智能调控模式，摒弃传统固定转速运行方式，人流密集时提速旋转，提升多面广告曝光频次与覆盖范围，强化广告营销效果；人流稀疏时低速运转，无人时段待机休眠，大幅降低机械磨损与电能消耗，减少噪音污染。

15、2、通过高精度光敏传感器实时监测环境光照，动态调节led魔方屏亮度，彻底解决强光画面模糊、弱光刺眼眩光的问题，全天候保障广告画面清晰展示，同时有效降低无效能耗，延长设备使用寿命。

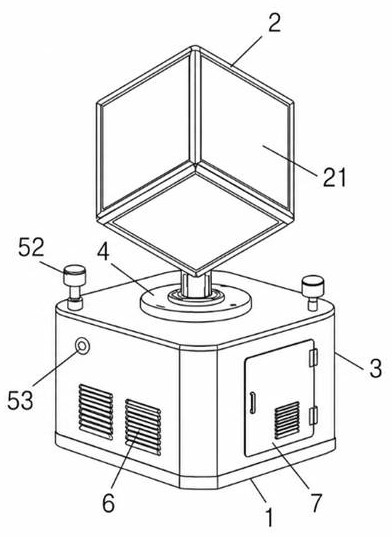

1.一种智能自适应调速调光的多面体led魔方广告展示装置，包括承载底座（1）、多面体led魔方屏（2）、设备箱体（3）、旋转驱动机构（4）、智能感应调控系统（5），其特征在于：所述设备箱体（3）固定嵌装于承载底座（1）的内部空腔中，所述旋转驱动机构（4）固定安装于设备箱体（3）的顶端中心位置，所述旋转驱动机构（4）的动力输出轴竖直向上设置，且动力输出轴顶端与多面体led魔方屏（2）的底部中心固定连接，用于驱动多面体led魔方屏（2）绕竖直中轴线旋转；

2.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述多面体led魔方屏（2）为正六面体空心框架结构，框架的六个外立面均嵌装有独立的led显示模组（21），各led显示模组（21）均与led调光驱动模块（55）电性连接，可同步或独立调节显示亮度。

3.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述旋转驱动机构（4）包括伺服电机（41）、减速齿轮组（42）、旋转支撑座（43）；所述伺服电机（41）固定安装于设备箱体（3）内部，伺服电机（41）的输出端连接减速齿轮组（42），所述减速齿轮组（42）的输出轴贯穿设备箱体（3）顶板并连接旋转支撑座（43），所述旋转支撑座（43）与多面体led魔方屏（2）底部固定连接；所述伺服电机（41）与转速驱动模块（54）电性连接，可实现无级变速调节。

4.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述人流量检测模块（52）为红外人体感应传感器阵列或高清视觉识别摄像头，采用区域网格化检测方式，精准采集展示区域人员数量、停留密度数据，检测数据传输频率不低于10次/分钟。

5.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述环境光检测模块（53）为高精度光敏传感器，传感器表面设有防尘透光护罩，检测光照范围为0-10000lux，可精准适配室内、室外不同光照场景。

6.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述主控模块（51）预设多级转速调节档位与多级亮度调节档位；其中，人流量密度越高，多面体led魔方屏（2）旋转转速越快，人流量低于预设阈值时，魔方屏低速怠速运转或静置待机；环境光照强度越高，led魔方屏显示亮度越高，暗光环境下自动降低亮度，避免光污染与电能浪费。

7.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述承载底座（1）为封闭式配重底座，底座侧壁设有散热格栅（6）与检修开合门（7），底座内部设有减震垫（8），用于降低旋转运转产生的震动与噪音。

8.根据权利要求1所述的一种智能自适应调速调光的多面体led魔方广告展示装置，其特征在于，所述设备箱体（3）内部还集成有供电模块（56）与信号传输模块（57），所述供电模块（56）为整个装置提供稳定工作电源，所述信号传输模块（57）支持无线数据传输，可远程上传设备运行数据、广告播放数据及感应检测数据。
