显示面板和包括显示面板的显示设备的制作方法

摘要: 本说明书涉及显示面板和包括显示面板的显示设备,并且更具体地,例如但不限于,提供一种显示面板,其中,当柔性印刷电路板被按压并附接到支承构件时,可以防止发生气阱(a...
显示面板和包括显示面板的显示设备的制作方法

本说明书涉及显示面板和包括显示面板的显示设备,并且更具体地,例如但不限于,提供一种显示面板,其中,当柔性印刷电路板被按压并附接到支承构件时,可以防止发生气阱(air trap)。

背景技术:

1、显示设备已经以各种形式和方式应用于电视、监视器、智能电话、平板pc、膝上型计算机、可穿戴设备等。在以各种形式和方式使用的显示设备中,存在有机发光显示(oled)设备。

2、有机发光显示设备配备有自发光元件,其中元件本身变成发光体本身,因此它不需要单独的光源,这允许它弯曲或在各种设计的显示设备中实现。

3、另外,有机发光显示设备使得能够制造比液晶显示(lcd)设备更薄的显示设备,并且使得能够制造用于实现高清晰度视频的显示设备,因为其具有优异的颜色实现、视角和对比度以及快速响应速度的优点,并且因此其使用范围逐渐增加。

4、随着这些显示设备的技术进步,构成显示面板的柔性印刷电路板(fpcb)的厚度也逐渐变薄。

技术实现思路

1、与柔性印刷电路板的厚度变得更薄的情况相比,柔性印刷电路板的一部分(例如,尾部)的宽度增加,因此当柔性印刷电路板附接到支承构件时,存在粘合强度降低的问题。另外,存在的问题在于,当剥离附接到柔性印刷电路板的一部分的保护膜时,在柔性印刷电路板的该部分与支承构件之间出现气泡。

2、鉴于上述情况,本说明书的发明人发明了一种显示面板和一种包括该显示面板的显示设备,其中,当剥离附接到柔性印刷电路板的一部分的保护膜时,可以去除可能在柔性印刷电路板的该部分与支承构件之间发生的气泡。

3、本说明书的实施方式的目的是提供显示面板和包括显示面板的显示设备,其中,当柔性印刷电路板被按压并附接到支承构件时,可以去除在柔性印刷电路板的一部分与支承构件之间出现的空气。

4、另外,本说明书的实施方式的目的是提供粘合膜,该粘合膜设置在支承构件和柔性印刷电路板之间,并且具有至少一个空气路径,该空气路径形成为当柔性印刷电路板被按压并附接到支承构件时允许空气逸出。

5、本说明书的目的不限于上述目的,并且未提及的本说明书的其它目的和优点可以从以下描述中理解,并且将从本说明书的实施方式中更清楚地理解。此外,将容易理解的是,本说明书的目的和优点可以通过本公开中呈现的装置及其组合来实现。

6、根据本说明书的实施方式,提供了一种包括粘合膜的显示面板,该粘合膜设置在朝向显示面板的后表面堆叠的支承构件与具有朝向支承构件的后表面弯曲的部分的柔性印刷电路板之间,并且该粘合膜附接到柔性印刷电路板的一个表面,使得弯曲的柔性印刷电路板被按压并附接到支承构件。

7、另外,根据本说明书的实施方式,提供了一种包括粘合膜的显示面板,在粘合膜上在与柔性印刷电路板的尾部方向水平的方向上形成多个空气路径。

8、另外,根据本说明书的实施方式,提供了一种包括粘合膜的显示面板,在粘合膜上在与柔性印刷电路板的尾部方向垂直的方向上形成多个空气路径。

9、另外,根据本说明书的实施方式,提供了一种包括粘合膜的显示面板,在粘合膜上在与柔性印刷电路板的尾部方向水平的方向上形成多个空气路径,并且在与柔性印刷电路板的尾部方向垂直的方向上形成有多个空气路径。

10、根据本说明书的实施方式,通过使用粘合膜将柔性印刷电路板附接到支承构件,其中在柔性印刷电路板的一个表面上形成的至少一个空气路径附接到支承构件,使得在将柔性印刷电路板按压和附接到支承构件的过程期间排放空气,可以有效地消除在移除离型膜(liner)时可能发生的气阱。

11、另外,根据本说明书,通过在与柔性印刷电路板的尾部方向水平的方向上形成多个空气路径的粘合膜将柔性印刷电路板附接到支承构件,可以有效地消除沿水平方向形成的气阱。

12、另外,根据本说明书,通过在与柔性印刷电路板的尾部方向垂直的方向上形成多个空气路径的粘合膜将柔性印刷电路板附接到支承构件,可以有效地消除沿着垂直方向形成的气阱。

13、另外,根据本说明书,通过在与柔性印刷电路板的尾部方向水平和垂直的方向上形成多个空气路径的粘合膜将柔性印刷电路板附接到支承构件,可以有效地消除处于分散状态的气阱。

14、另外,根据本说明书,通过在粘合膜上形成多个空气路径,可以实现显示面板的重量减轻和生产成本降低。

15、本说明书可以具有除了上述效果之外的其它效果,本领域技术人员从下面的描述可以清楚地认识到这些效果。

16、在检查以下附图和详细描述后,其它系统、方法、特征和优点对于本领域技术人员将是或将变得显而易见。所有这样的附加系统、方法、特征和优点旨在被包括在本说明书内,在本公开的范围内,并且由本公开保护。本部分中的任何内容都不应被视为对本公开的限制。下面结合本公开的实施方式讨论进一步的方面和优点。

17、应当理解,前面的一般描述和下面的详细描述都是示例性和解释性的,并且旨在提供对所要求保护的发明构思的进一步解释。

1.一种显示面板,所述显示面板包括:

2.根据权利要求1所述的显示面板,其中,所述粘合膜具有在与所述柔性印刷电路板的所述尾部的延伸方向水平的方向上形成的多个空气路径。

3.根据权利要求1所述的显示面板,其中,所述粘合膜具有在与所述柔性印刷电路板的所述尾部的延伸方向垂直的方向上形成的多个空气路径。

4.根据权利要求1所述的显示面板,其中,所述粘合膜具有在与所述柔性印刷电路板的所述尾部的延伸方向水平的方向上形成的多个空气路径,并且所述粘合膜具有在与所述柔性印刷电路板的所述尾部的所述延伸方向垂直的方向上形成的多个空气路径。

5.根据权利要求1所述的显示面板,其中,所述柔性印刷电路板的所述尾部朝向所述支承构件的所述后表面弯曲并且附接到所述支承构件的所述后表面。

6.根据权利要求1所述的显示面板,其中,所述柔性印刷电路板的所述弯曲的尾部被压靠并附接到所述支承构件。

7.根据权利要求1所述的显示面板,其中,所述空气路径被形成为从所述粘合膜的一端到另一端凹入,使得空气被排放。

8.一种显示设备,所述显示设备包括:

9.根据权利要求8所述的显示设备,其中,所述至少一个第一空气路径包括在与所述柔性印刷电路板的所述尾部的延伸方向水平或垂直的方向上形成的多个空气路径。

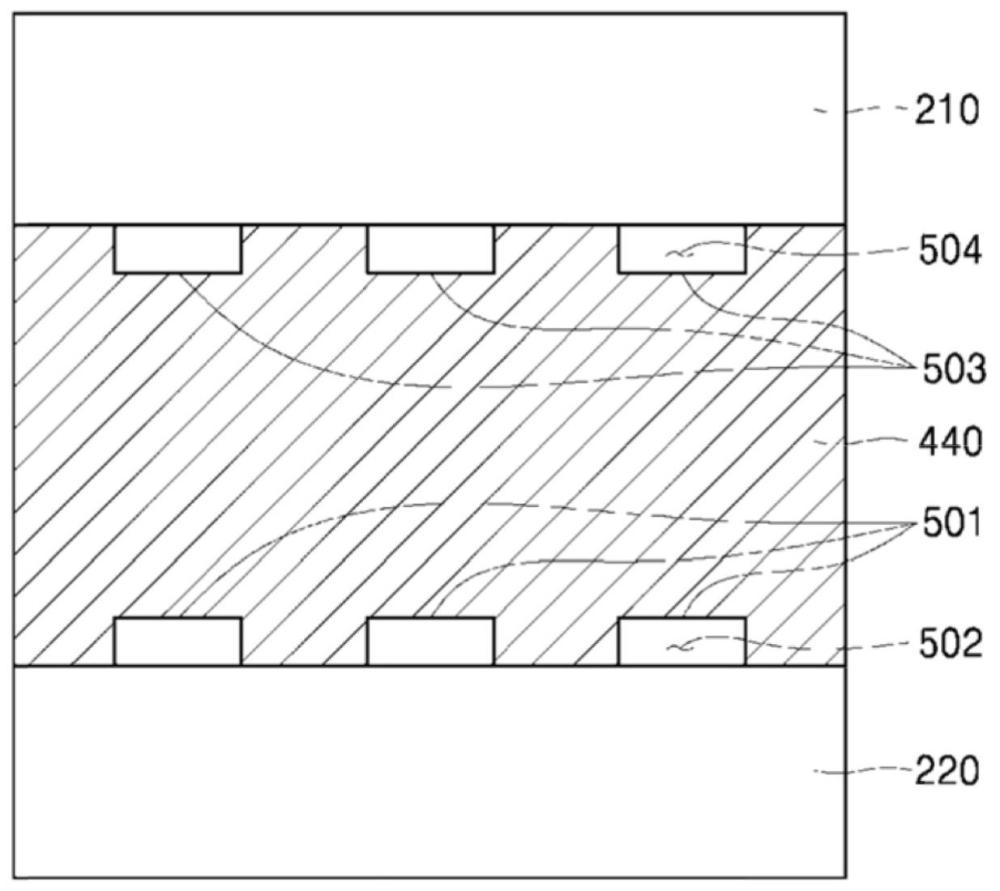

10.根据权利要求8所述的显示设备,所述显示设备还包括至少一个第二空气路径,所述至少一个第二空气路径形成在所述粘合膜的另一侧上,以允许存在于所述柔性印刷电路板的所述尾部与所述粘合膜之间的空气被排放。

11.根据权利要求10所述的显示设备,其中,所述至少一个第二空气路径包括在与所述柔性印刷电路板的所述尾部的延伸方向水平或垂直的方向上形成的多个空气路径。

12.一种显示设备,所述显示设备包括:
