显示装置及其驱动方法与流程

本公开内容涉及一种显示装置及其驱动方法。

背景技术：

1、随着面向信息的社会的发展，对用于显示图像的显示装置的各种需求已经增加，并且已经使用了各种类型的显示装置，诸如液晶显示装置(lcd)、等离子体显示面板装置(pdp)和有机发光显示装置(oled)。

2、典型的显示装置不限制视角。然而，由于隐私和信息保护的原因，最近需要限制显示装置的视角。例如，在显示装置用作车辆内部的信息介质的情况下，将高清晰度图像提供给前排乘客座椅中的乘客，但是为了驾驶时的安全，视角需要限于驾驶员。

技术实现思路

1、本公开内容的实施例提供一种能够在显示面板上的多个区域中分别显示隐私图像和共享图像的显示装置及其驱动方法。

2、本公开内容的实施例提供一种显示装置及其驱动方法，所述显示装置根据隐私模式或共享模式将虚拟数据电压提供到一些子像素且禁用输出缓冲器或连接到提供虚拟数据电压的子像素的数据驱动器集成电路。

3、本公开内容的实施例提供一种包括数据驱动器集成电路的显示装置及其驱动方法，所述数据驱动器集成电路的输出通道连接到接地电压。

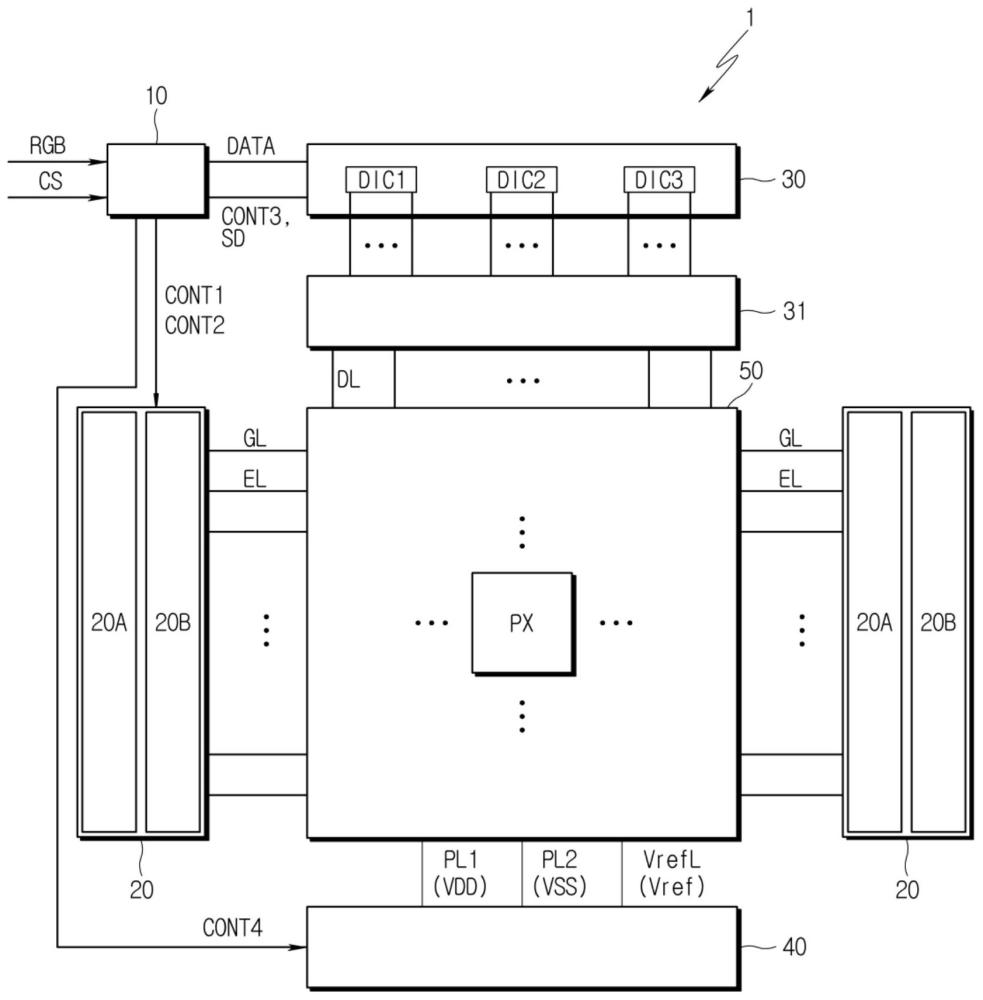

4、本公开内容的实施例提供一种显示装置及其驱动方法，所述显示装置包括具有虚拟开关元件的多路复用器，所述虚拟开关元件被配置为响应于虚拟多路复用控制信号而将虚拟电压线与数据线彼此连接。一个实施例是一种显示装置，包括：显示面板，其上设置有像素；数据驱动器集成电路，包括输出缓冲器，输出缓冲器连接到输出通道并且被配置为通过数据线向像素输出数据电压；以及多路复用器，连接在输出通道和数据线之间并且包括由多路复用控制信号控制的开关元件。

5、像素可以包括：第一子像素，连接到第一数据线；以及第二子像素，连接到第二数据线并且显示与第一子像素的颜色相同的颜色。

6、数据驱动器集成电路可以被配置为：当像素在第一模式下操作时，将与第一图像对应的第一数据电压输出到第一子像素，并且将虚拟数据电压输出到第二子像素；并且当像素在第二模式下操作时，将虚拟数据电压输出到第一子像素，并且将与第二图像对应的第二数据电压输出到第二子像素。

7、输出通道还可以连接到接地电压。

8、输出通道可以被配置为：当像素在第一模式下操作时，将从输出缓冲器输出的第一数据电压输出到第一子像素并将接地电压输出到第二子像素，并且当像素在第二模式下操作时，将接地电压输出到第一子像素并将从输出缓冲器输出的第二数据电压输出到第二子像素。

9、输出缓冲器可以根据从外部装置输入的处于导通电平的源输出使能信号而启用，且源输出使能信号可以在接地电压从输出通道输出的同时以关断电平施加。

10、多路复用器可以包括：第一开关元件，被配置为根据第一多路复用控制信号导通并且将输出通道连接到第一子像素；第二开关元件，被配置为根据第二多路复用控制信号导通并且将输出通道连接到第二子像素；第一虚拟开关元件，被配置为根据第一虚拟多路复用控制信号导通并且将接收虚拟数据电压的虚拟电压线和第一数据线彼此连接；以及第二虚拟开关元件，被配置为根据第二虚拟多路复用控制信号导通并且将虚拟电压线和第二数据线彼此连接。

11、虚拟数据电压可以是与黑色灰度对应的电压。

12、当像素在第一模式下操作时，可以施加处于导通电平的第二虚拟多路复用控制信号，并且当像素在第二模式下操作时，可以施加处于导通电平的第一虚拟多路复用控制信号。

13、可以根据从外部设备输入的数据驱动器使能信号来启用数据驱动器集成电路，并且可以响应于处于导通电平的第一虚拟多路复用控制信号或处于导通电平的第二虚拟多路复用控制信号来施加处于关断电平的数据驱动器使能信号。

14、显示面板可以包括：第一单元像素和第二单元像素，第一单元像素和第二单元像素中的每一者包括两个或更多个像素。

15、多路复用器可以包括：第一开关元件，被配置为根据第(1-1)多路复用控制信号导通并且将输出通道连接到第一单元像素的第一子像素；第二开关元件，被配置为根据第(2-1)多路复用控制信号导通并且将输出通道连接到第一单元像素的第二子像素；第三开关元件，被配置为根据第(1-2)多路复用控制信号导通并且将输出通道连接到第二单元像素的第一子像素；以及第四开关元件，被配置为根据第(2-2)多路复用控制信号导通并且将输出通道连接到第二单元像素的第二子像素。

16、显示面板可以包括：第一区域，其中通过第一子像素显示第一图像；以及第二区域，其中通过第二子像素显示不同于第一图像的第二图像，并且第一区域和第二区域可以在显示面板被驱动时是可变的。

17、第一子像素和第二子像素可以具有相同的像素结构，并且第一子像素和第二子像素可以具有沿着像素列方向的镜像形状。

18、显示装置还可以包括：透镜构件，设置在显示面板上并且包括多个透镜。

19、透镜构件可以包括：第一透镜，设置在第一子像素的第一发光区域中；以及第二透镜，设置在第二子像素的第二发光区域中并且具有与第一透镜的形状不同的形状。

20、第一透镜可以被配置为控制以第一视角发射从第一发光区域发射的光，并且第二透镜可以被配置为控制以比第一视角宽的第二视角发射从第二发光区域发射的光。

21、另一实施例是一种用于驱动显示装置的方法，包括：由数据驱动器集成电路在一个水平时段内的第一时段中将数据电压输出到第一子像素；以及由数据驱动器集成电路在一个水平时段内的第二时段中将数据电压输出到第二子像素。

22、当像素在第一模式下操作时，将数据电压输出到第一子像素可以包括：将从输出缓冲器输出的第一数据电压输出到输出通道，并且当像素在第一模式下操作时，将数据电压输出到第二子像素可以包括：将接地电压输出到输出通道。

23、当像素在第二模式下操作时，将数据电压输出到第一子像素可以包括：将接地电压输出到输出通道，并且当像素在第二模式下操作时，将数据电压输出到第二子像素可以包括：将从输出缓冲器输出的第二数据电压输出到输出通道。

24、将数据电压输出到第一子像素还可以包括：响应于处于导通电平的源输出使能信号而启用输出缓冲器，并且将数据电压输出到第二子像素还可以包括：响应于处于关断电平的源输出使能信号而禁用输出缓冲器。

25、当像素在第一模式下操作时，将数据电压输出到第一子像素可以包括：响应于处于导通电平的第一多路复用控制信号，通过多路复用器将输出缓冲器连接到第一数据线，并且当像素在第一模式下操作时，将数据电压输出到第二子像素可以包括：响应于处于导通电平的第二虚拟多路复用控制信号，通过多路复用器将虚拟电压线连接到第二数据线。

26、当像素在第二模式下操作时，将数据电压输出到第一子像素可以包括：响应于处于导通电平的第一虚拟多路复用控制信号，通过多路复用器将虚拟电压线连接到第一数据线，并且当像素在第二模式下操作时，将数据电压输出到第二子像素可以包括：响应于处于导通电平的第二多路复用控制信号，通过多路复用器将输出缓冲器连接到第二数据线。

27、将数据电压输出到第一子像素还可以包括：响应于处于导通电平的数据驱动器使能信号而启用数据驱动器集成电路，并且将数据电压输出到第二子像素还可以包括：响应于处于关断电平的数据驱动器使能信号而禁用数据驱动器集成电路。

28、根据实施例的显示装置及其驱动方法可以自由且容易地改变显示隐私图像和共享图像的区域的大小和形状。

29、根据实施例的显示装置及其驱动方法可以通过在将虚拟数据电压提供到子像素时禁用数据驱动器集成电路或输出缓冲器来减少元件的功耗和延迟劣化。

30、根据实施例的显示装置及其驱动方法可以减少数据驱动器集成电路和线路的数量，并且通过经由多路复用器将一个输出通道连接到多个像素单元来实现减薄和小型化的显示装置。

31、根据实施例的显示装置及其驱动方法可以在各种使用环境中有效地实现隐私模式和共享模式。
