一种基于能量残差的伯努利方程验证实验台及方法

本发明涉及流体力学实验、管内流动参数测量及实验数据处理，具体涉及一种在同一循环水路内绘制水流流线曲线、测量流量与压力并标定沿程阻力系数和局部阻力系数，以多参量能量闭合方式验证伯努利方程的实验台及方法。

背景技术：

1、伯努利方程用于描述稳定流动中压力势能、动能和重力势能之间的转换关系，是流体力学教学和工程测试中的基本能量方程。实际管路内的流体受到管壁摩擦、管径变化、阀门、弯头和接头等因素影响，相邻测量断面之间存在沿程水头损失和局部水头损失，因此对实际水流进行验证时，需要在能量方程中计入相应损失。

2、现有实验装置多将流线观察、压力测量、流量测量和阻力实验分别进行。仅依据液柱高度或单点压力读数，难以说明压力水头与速度水头之间的转换；仅绘制水流曲线而不测量断面流量和压力，不能形成定量的能量平衡；仅按经验值估计阻力损失，则无法判断验证偏差来源于能量关系、管路阻力还是测量误差。

3、此外，循环水路中的气泡、供水波动、测压零点、示踪剂扩散及图像坐标与实体坐标不一致，均可能影响验证结果。因而有必要将水流曲线、流量、断面平均流速、压力水头、位置水头以及实测阻力系数置于同一工况下同步获取，并利用多工况重复测量对伯努利方程进行闭环验证。

技术实现思路

1、本发明的目的在于提供一种基于能量残差的伯努利方程验证实验台及方法，将水流流线曲线绘制、流量与压力同步测量、沿程和局部阻力系数标定以及能量闭合判断集成于同一循环水路，以解决现有实验中各测量环节相互分离、工况对应关系不明确、损失水头依赖经验估计以及验证结果重复性不足的问题。

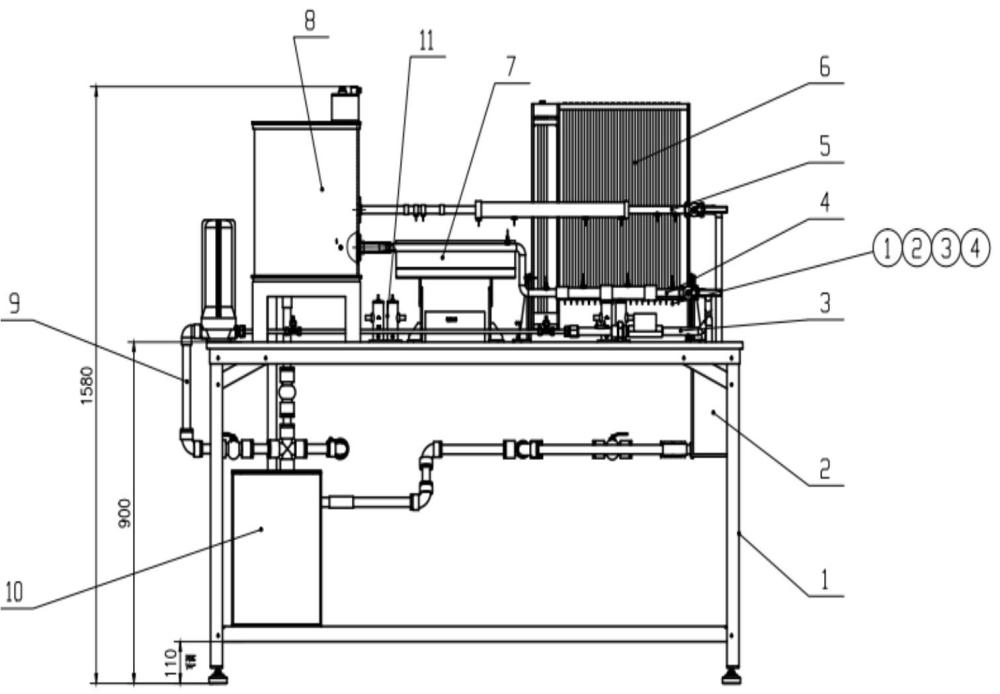

2、为实现上述目的，本发明提供一种基于能量残差的伯努利方程验证实验台，包括实验台架、循环供水单元、测试管路、流线观察单元、压力测量单元、流量测量单元以及数据采集与处理单元。循环供水单元通过水管路连接水箱、蓄水箱、循环泵和双罐组件，使测试水流在供水端、测试管路和回水端之间循环。

3、测试管路包括沿程损失管路、雷诺管道和文丘里管道，各测试管路设置至少两个测量断面。支路切换组件用于选择测试管路并调节目标流量；液位观察组件或压力传感器与测量断面的测压接口连通；流量计用于测量体积流量；管径、断面高程和测量段长度作为几何参数输入数据采集与处理单元。

4、流线观察单元包括透明观察管段、示踪剂注入器、灯箱组件和图像采集器。示踪剂在透明观察管段中形成可识别的运动轨迹，灯箱组件提供均匀背景光，图像采集器采集示踪图像；数据采集与处理单元对图像进行背景扣除、阈值分割、连通域筛选、骨架化和曲线拟合，以获得水流流线曲线。

5、数据采集与处理单元根据体积流量和测量断面面积计算断面平均流速，根据压力或液位、断面高程和动能修正系数计算各测量断面的总水头；根据沿程测量段的压力水头损失计算沿程阻力系数，根据局部构件上游与下游的总水头差计算局部阻力系数，并据此获得测量断面之间的实际损失水头。

6、数据采集与处理单元按照同一稳定采样时间窗，将各测量断面的总水头、实测阻力系数、实际损失水头和拟合得到的水流流线曲线进行工况匹配，计算测量断面之间的能量闭合残差。当能量闭合残差处于预设允许范围内且多个流量工况下的验证结果具有重复性时，输出伯努利方程验证通过的结论；否则根据流量波动、测压零点、管路气泡、支路状态和图像质量确定异常来源，调整后重新测量。

7、与现有技术相比，本发明至少具有以下有益效果：

8、第一，将水流流线曲线、流量、断面平均流速、压力水头、位置水头和阻力系数纳入同一实验流程，从可视化与定量计算两个层面共同验证伯努利方程。

9、第二，采用实测沿程阻力系数和局部阻力系数计算实际损失水头，能够区分能量转换关系与管路损失对验证偏差的贡献，提高验证结果的完整性。

10、第三，通过共用循环水路、同一稳定工况和同步采集机制，使水流曲线与压力、流量及几何参数相互对应，减少分别实验造成的工况不一致。

11、第四，利用透明管段、示踪剂和灯箱组件绘制水流曲线，可直观展示收缩、扩散及不同流态下的流线变化，并与断面速度和压力变化相互印证。

12、第五，通过多个目标流量工况及重复试验进行回归验证，能够识别读数波动、测压零点偏移和图像处理异常，提高实验结果的稳定性和可重复性。

1.一种基于能量残差的伯努利方程验证实验台，其特征在于，包括：

2.根据权利要求1所述的实验台，其特征在于：

3.根据权利要求1所述的实验台，其特征在于：

4.根据权利要求1所述的实验台，其特征在于：

5.根据权利要求1所述的实验台，其特征在于：

6.根据权利要求1所述的实验台，其特征在于：

7.根据权利要求1所述的实验台，其特征在于：

8.一种采用权利要求1至7任一项所述实验台进行伯努利方程验证的方法，其特征在于：

9.根据权利要求8所述的方法，其特征在于：

10.根据权利要求8所述的方法，其特征在于：
