一种带有插接组件的中药标本学习袋

本技术涉及中药标本，具体为一种带有插接组件的中药标本学习袋。

背景技术：

1、中药标本学习袋是一种用于中医药学习、研究及科普场景的标本存储与辅助工具，核心功能为实现中药标本的安全保存、有序分类、便捷查阅及辅助展示。其通常具备稳固承载结构（如高强度牛津布主体框架）、灵活分类组件（如插接式分隔包搭配磁吸辅助固定）、信息记录模块（如透明袋封装的可标识标签）及密封保护设计（如防潮密封袋），可解决传统标本袋耐用性差、分类混乱、标记易损、密封不足等痛点，适配根茎类、种子类等各类中药标本的存放与使用需求。

2、在中医药推广及展会交流中， 一般直接采用文字及图片对照的方式进行， 然而对于中草药观察其颜色及感觉味道也是必要的， 如要直接展示中药标本， 就要携带大量的标本实物， 在运输保管及展示中极不方便， 同时也浪费人力物力；如需要进行各味中药标本对比时，  更会增加对比标本实物的携带量，增加中药标本的管理难度，更浪费人力资源。

3、针对上述问题，现有技术提供了一种解决方案，例如专利公开号cn202677725u提供了一种便携式中药标本展示册。该便携式中药标本展示册，包括封皮层、封底层及侧壁层，所述侧壁层的两长边分别连接封皮层及封底层形成册体，其中，所述的册体内置有若干层用于放置中药标本的活页夹，所述的活页夹的一个侧边与侧壁层连接，每个活页夹的正面或反面上设有若干可更换的透明包装袋、索引标识及页码，透明包装袋内置有中药标本；此外，在所述的封皮层内表面固定有电子记录器及与其连接的蓄电池。该便携式中药标本展示册将准备好的中药标本分夹摆放，层次分明有序，查找方便、简单快捷，省时省力，在标本的固定展示上，传统中药标本袋无法满足需求，无论是悬挂在展示架上，还是放置在桌面、书本中进行观察，它们都缺乏稳定的固定方式，容易倾倒、滑落，给教学演示和自主学习带来诸多不便。

4、为此，提出一种带有插接组件的中药标本学习袋。

技术实现思路

1、本实用新型的目的在于提供一种带有插接组件的中药标本学习袋，解决上述问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种带有插接组件的中药标本学习袋，包括封皮层与封底层，所述封皮层与封底层相连接，还包括插片、驱动机构、安装板、连接机构与抵接板，所述插片插接与封底层内部，所述驱动机构与插片相连接，所述安装板与驱动机构相连接，所述连接机构与安装板相连接，所述抵接板与连接机构相连接，插片插入封底层时所述驱动机构控制两个安装板反向运动，安装板运动时所述连接机构控制抵接板向插片方向运动并将封底层与插片抵紧。

4、优选的，所述驱动机构包括限位块、纵齿条、支撑板、伸缩弹簧、主齿轮、传动带、次齿轮、连接齿轮、正反丝杆、螺纹块、导向块与导向杆，所述限位块与封底层滑动连接，所述纵齿条与固定安装于限位块一端，所述支撑板固定安装于纵齿条一端，所述伸缩弹簧固定安装于限位块与封底层之间，所述主齿轮与纵齿条啮合，所述传动带与主齿轮贴合设置，所述次齿轮与传动带贴合设置，所述连接齿轮与次齿轮啮合，所述正反丝杆固定安装于连接齿轮一端，所述螺纹块与正反丝杆螺纹连接，所述安装板固定安装于螺纹块顶端，所述导向块固定安装于安装板顶端，所述导向杆与导向块滑动连接。

5、优选的，所述封底层内部分别开设有限位槽、螺纹槽与导向槽，所述螺纹槽与导向槽以封底层的中心线对称设置，所述限位块与伸缩弹簧均安装于限位槽内，所述连接齿轮、正反丝杆与螺纹块均安装于螺纹槽内，所述导向块与导向杆均安装于导向槽内。

6、优选的，所述主齿轮与次齿轮的齿比一致，所述连接齿轮与次齿轮的齿比为1:3。

7、优选的，所述连接机构包括横齿条、驱动齿轮、螺杆、连接块与推杆，所述横齿条与封底层固定连接，所述驱动齿轮与横齿条啮合，所述螺杆固定安装于驱动齿轮顶端，所述连接块与螺杆螺纹连接，所述推杆与连接块铰接，所述抵接板与推杆铰接。

8、优选的，所述安装板内部开设有竖槽，所述螺杆与螺纹块均安装于竖槽内。

9、优选的，所述连接块设置有三组，三组所述连接块等距设置，每组所述连接块均设置有两个。

10、与现有技术相比，本实用新型的有益效果为：

11、在对插片进行安放时控制安装板与抵接板保持与插片安放相匹配的速度，从而能够使插片始终与封底层贴合，能够避免插片在移动与使用时出现松动，能够提高插片使用的稳定性，能够方便教学演示和自主学习。

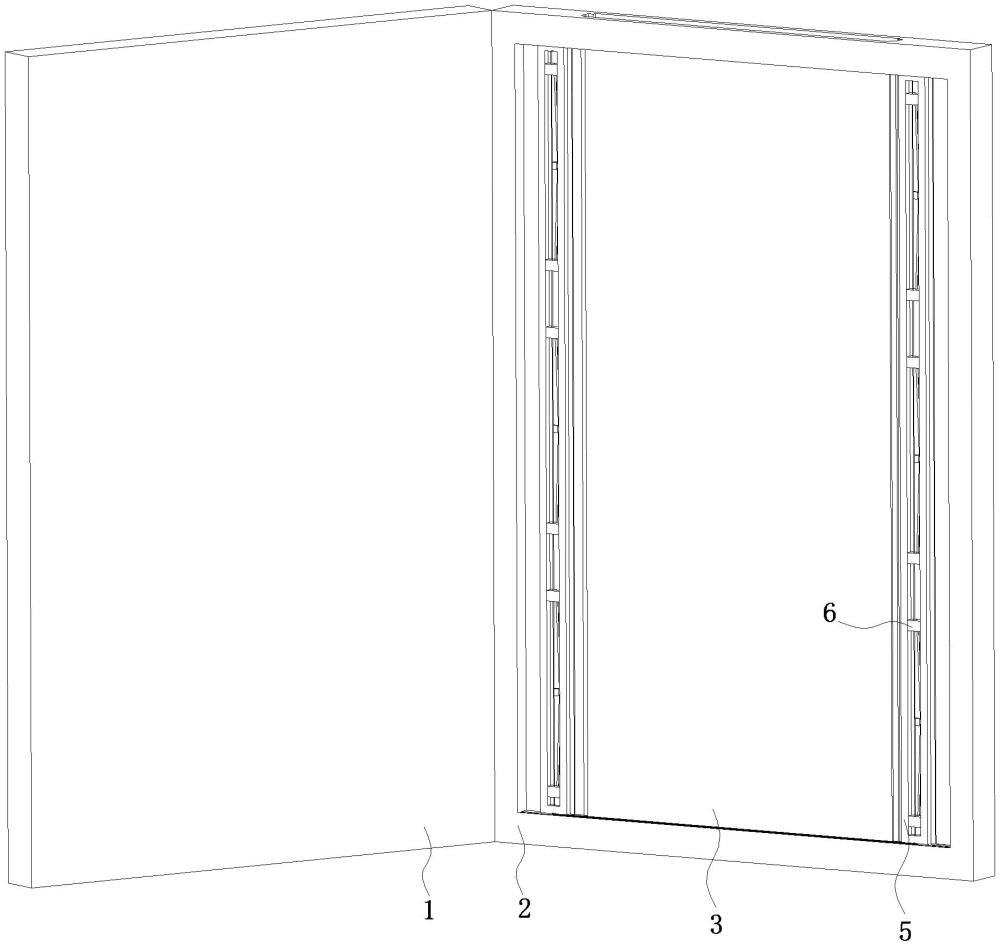

1.一种带有插接组件的中药标本学习袋，包括封皮层（1）与封底层（2），所述封皮层（1）与封底层（2）相连接，其特征在于：还包括插片（3）、驱动机构（4）、安装板（5）、连接机构（6）与抵接板（7），所述插片（3）插接与封底层（2）内部，所述驱动机构（4）与插片（3）相连接，所述安装板（5）与驱动机构（4）相连接，所述连接机构（6）与安装板（5）相连接，所述抵接板（7）与连接机构（6）相连接，插片（3）插入封底层（2）时所述驱动机构（4）控制两个安装板（5）反向运动，安装板（5）运动时所述连接机构（6）控制抵接板（7）向插片（3）方向运动并将封底层（2）与插片（3）抵紧。

2.根据权利要求1所述的一种带有插接组件的中药标本学习袋，其特征在于：所述驱动机构（4）包括限位块（41）、纵齿条（42）、支撑板（43）、伸缩弹簧（44）、主齿轮（45）、传动带（46）、次齿轮（47）、连接齿轮（48）、正反丝杆（49）、螺纹块（410）、导向块（411）与导向杆（412），所述限位块（41）与封底层（2）滑动连接，所述纵齿条（42）固定安装于限位块（41）一端，所述支撑板（43）固定安装于纵齿条（42）一端，所述伸缩弹簧（44）固定安装于限位块（41）与封底层（2）之间，所述主齿轮（45）与纵齿条（42）啮合，所述传动带（46）与主齿轮（45）贴合设置，所述次齿轮（47）与传动带（46）贴合设置，所述连接齿轮（48）与次齿轮（47）啮合，所述正反丝杆（49）固定安装于连接齿轮（48）一端，所述螺纹块（410）与正反丝杆（49）螺纹连接，所述安装板（5）固定安装于螺纹块（410）顶端，所述导向块（411）固定安装于安装板（5）顶端，所述导向杆（412）与导向块（411）滑动连接。

3.根据权利要求2所述的一种带有插接组件的中药标本学习袋，其特征在于：所述封底层（2）内部分别开设有限位槽（413）、螺纹槽（414）与导向槽（415），所述螺纹槽（414）与导向槽（415）以封底层（2）的中心线对称设置，所述限位块（41）与伸缩弹簧（44）均安装于限位槽（413）内，所述连接齿轮（48）、正反丝杆（49）与螺纹块（410）均安装于螺纹槽（414）内，所述导向块（411）与导向杆（412）均安装于导向槽（415）内。

4.根据权利要求3所述的一种带有插接组件的中药标本学习袋，其特征在于：所述主齿轮（45）与次齿轮（47）的齿比一致，所述连接齿轮（48）与次齿轮（47）的齿比为1:3。

5.根据权利要求1所述的一种带有插接组件的中药标本学习袋，其特征在于：所述连接机构（6）包括横齿条（61）、驱动齿轮（62）、螺杆（63）、连接块（64）与推杆（65），所述横齿条（61）与封底层（2）固定连接，所述驱动齿轮（62）与横齿条（61）啮合，所述螺杆（63）固定安装于驱动齿轮（62）顶端，所述连接块（64）与螺杆（63）螺纹连接，所述推杆（65）与连接块（64）铰接，所述抵接板（7）与推杆（65）铰接。

6.根据权利要求5所述的一种带有插接组件的中药标本学习袋，其特征在于：所述安装板（5）内部开设有竖槽（66），所述螺杆（63）与螺纹块（410）均安装于竖槽（66）内。

7.根据权利要求6所述的一种带有插接组件的中药标本学习袋，其特征在于：所述连接块（64）设置有三组，三组所述连接块（64）等距设置，每组所述连接块（64）均设置有两个。
