一种冲击钻桩体成孔用防塌孔设备的制作方法

本技术涉及冲击钻桩体成孔防护，尤其涉及一种冲击钻桩体成孔用防塌孔设备。

背景技术：

1、在当前建筑桩基、桥梁基础等工程的冲击钻成孔施工中，松散砂层、富水地层或回填土地层的桩孔坍塌风险始终是制约施工效率与质量的核心痛点，因此需要一种冲击钻桩体成孔用防塌孔设备，来解决此问题。

2、现有技术中，现有的一种冲击钻桩体成孔用防塌孔设备，内撑支撑架多为固定直径，无法适配不同孔径的桩孔，且用于防塌的设备整体在放入成孔内时，其防塌板会与成孔的内壁造成较大的摩擦，容易导致防塌板损坏或成孔内部塌陷的现象，局限性较大，实用性较差。

技术实现思路

1、本实用新型的目的是为了解决现有技术中内撑支撑架多为固定直径，无法适配不同孔径的桩孔，且用于防塌的设备整体在放入成孔内时，其防塌板会与成孔的内壁造成较大的摩擦，容易导致防塌板损坏或成孔内部塌陷的问题，而提出的一种冲击钻桩体成孔用防塌孔设备。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种冲击钻桩体成孔用防塌孔设备，包括机盒，所述机盒的两侧均设有防塌板，所述机盒的顶端固定有套筒，所述机盒的底端固定有连接柱，所述机盒内设有用于驱动两个防塌板相向或相反移动的驱动结构，所述防塌板的一端开设有内腔，所述内腔的内壁上安装有伸缩件，所述伸缩件的输出端设有导向轮。

3、优选的，所述驱动结构包括安装在机盒内的驱动源，所述驱动源的输出端固定有双向螺杆，所述双向螺杆的外壁两端均螺纹连接有移动板，两个所述移动板远离双向螺杆的一端共同滑动连接有限位柱，两个所述移动板相背的一端均固定有连接架，两个所述连接架相背的一端均贯穿机盒并分别与两个防塌板相固定，通过驱动源的运行，驱动双向螺杆转动，使两个移动板在限位柱的限位下相向或相反移动，从而能够带动两个连接架连接的两个防塌板相向或相反移动，使两个防塌板的位置能够根据成孔的直径进行调整，适配于不同宽度的成孔，实用性更强。

4、优选的，所述套筒的顶端开设有与连接柱相匹配的空槽，所述连接柱通过螺栓与套筒相固定，通过连接柱、螺栓和套筒的设置，使该机盒可以对接安装其他机盒，便于根据实际成孔的长度来直接安装对应的机盒，一方面使该装置整体的高度能够进行调整，另一方面，当其中一个机盒的部件损坏时，只需单独更换这个部件即可，无需整体更换，实用性更强。

5、优选的，所述连接柱的外壁上开设有多个与螺栓相匹配的限定孔，通过限定孔的设置，当螺栓螺纹插接在不同的限定孔内时，可以调整连接柱在套筒内的深度，从而调整两个机盒之间的间距。

6、优选的，所述双向螺杆远离驱动源的一端与机盒转动连接，所述限位柱的两端均与机盒相固定，所述机盒的两端均开设有与连接架相匹配的连通槽，通过双向螺杆远离驱动源的一端与机盒转动连接，使双向螺杆的两端都有着力点，使其运行的更加稳定。

7、优选的，所述伸缩件的输出端固定有支撑板，所述导向轮安装在支撑板远离伸缩件的一端，通过支撑板的设置，其能够扩大受力面积与分散应力，若无支撑板，伸缩件输出端直接连接导向轮，会因接触面积过小导致局部应力集中，造成伸缩件端部或导向轮轴座变形损坏，稳定性更强。

8、与现有技术相比，本实用新型的优点和积极效果在于：

9、本实用新型中，通过驱动源的运行，驱动双向螺杆转动，使两个移动板在限位柱的限位下相向或相反移动，从而能够带动两个连接架连接的两个防塌板相向或相反移动，使两个防塌板的位置能够根据成孔的直径进行调整，适配于不同宽度的成孔，实用性更强，在往成孔内放入该装置整体时，只需通过伸缩件的运行，驱动支撑板和导向轮进行移动，使导向轮移出防塌板一端开设的内腔，此时在往成孔内放入该装置整体时，导向轮会与成孔的内壁接触，其转动的特性，变相的引导该装置整体的放入，也因其与成孔内壁的接触面积较小，减少摩擦，避免成孔内壁泥土等出现塌陷的现象，稳定性更强。

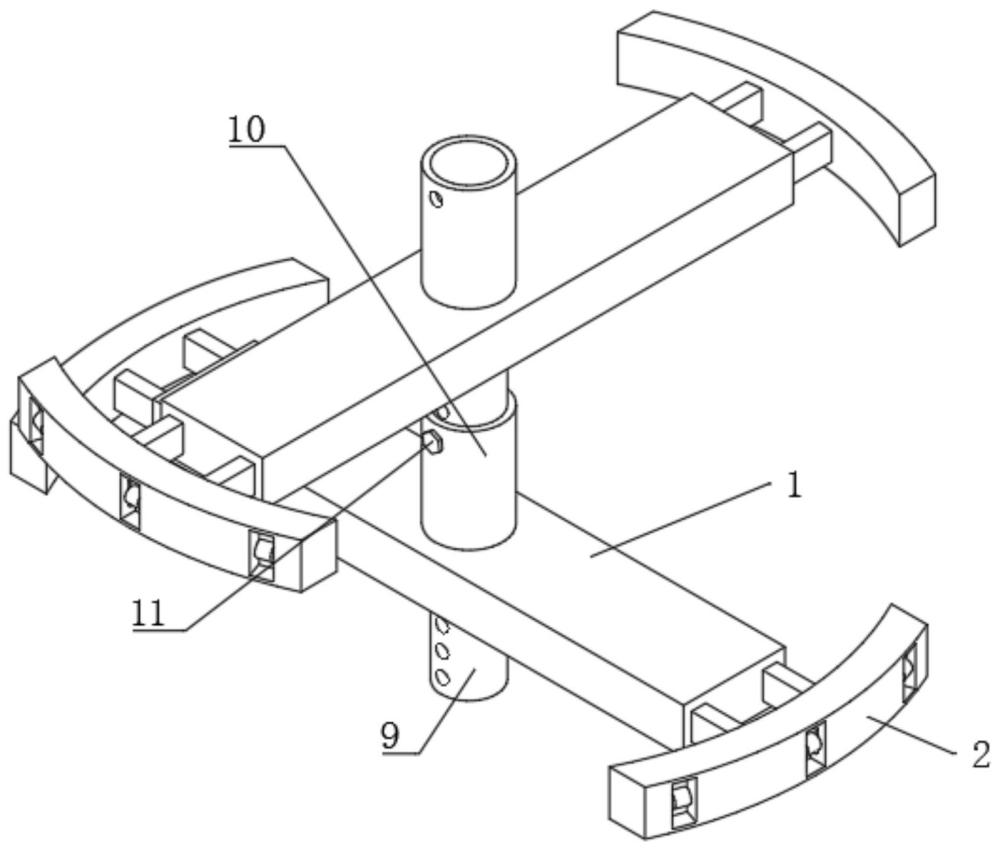

1.一种冲击钻桩体成孔用防塌孔设备，包括机盒（1），所述机盒（1）的两侧均设有防塌板（2），所述机盒（1）的顶端固定有套筒（9），所述机盒（1）的底端固定有连接柱（10），其特征在于：所述机盒（1）内设有用于驱动两个防塌板（2）相向或相反移动的驱动结构（3），所述防塌板（2）的一端开设有内腔（5），所述内腔（5）的内壁上安装有伸缩件（6），所述伸缩件（6）的输出端设有导向轮（8）。

2.根据权利要求1所述的一种冲击钻桩体成孔用防塌孔设备，其特征在于：所述驱动结构（3）包括安装在机盒（1）内的驱动源（301），所述驱动源（301）的输出端固定有双向螺杆（302），所述双向螺杆（302）的外壁两端均螺纹连接有移动板（303），两个所述移动板（303）远离双向螺杆（302）的一端共同滑动连接有限位柱（304），两个所述移动板（303）相背的一端均固定有连接架（305），两个所述连接架（305）相背的一端均贯穿机盒（1）并分别与两个防塌板（2）相固定。

3.根据权利要求1所述的一种冲击钻桩体成孔用防塌孔设备，其特征在于：所述套筒（9）的顶端开设有与连接柱（10）相匹配的空槽，所述连接柱（10）通过螺栓（11）与套筒（9）相固定。

4.根据权利要求3所述的一种冲击钻桩体成孔用防塌孔设备，其特征在于：所述连接柱（10）的外壁上开设有多个与螺栓（11）相匹配的限定孔（12）。

5.根据权利要求2所述的一种冲击钻桩体成孔用防塌孔设备，其特征在于：所述双向螺杆（302）远离驱动源（301）的一端与机盒（1）转动连接，所述限位柱（304）的两端均与机盒（1）相固定，所述机盒（1）的两端均开设有与连接架（305）相匹配的连通槽（4）。

6.根据权利要求1所述的一种冲击钻桩体成孔用防塌孔设备，其特征在于：所述伸缩件（6）的输出端固定有支撑板（7），所述导向轮（8）安装在支撑板（7）远离伸缩件（6）的一端。
