一种煤矿机电运输安全报警装置的制作方法

本技术涉及煤矿机电运输，具体为一种煤矿机电运输安全报警装置。

背景技术：

1、矿井运输是指矿井的地下运输工作，主要任务是运出煤，其次是将废矸石运出地面，将材料设备运到井下使用地点，以及运送人员上、下班等，而在煤矿矿井的运输作业中，需要时刻对井下的安全状态进行监测，并通过设置安全报警装置对存在的危险进行报警，以使人员能够快速撤离。

2、比如公告号为cn 223241483 u的专利文件公开了一种煤矿机电运输安全报警装置，包括：支撑板、固定座、安全报警装置本体、卡环、限位机构和锁定机构；支撑板连接在固定座的底部，在本方案中通过设置限位机构和锁定机构，进而通过限位机构中的挂板与卡环挂扣对接，并通过安全报警装置本体自身的重力拉动挂板联动，并通过挂板以及联动杆带动限位杆同步联动，使限位杆抵接在挂板一侧，形成限位结构，避免卡环脱落，进而形成对于安全报警装置本体的悬挂锁定效果，通过自重力锁定的结构，使安全报警装置本体能够快速进行拆装，进而大幅度的增加了工作效率，且同时避免需要在昏暗的环境下对安全报警装置本体进行拆装操作，省时省力。

3、然而该结构在进行实际使用过程中，由于自身结构的限制，往往只能去进行煤矿机电运输安全报警设备简单的逐一安装，无法与运输结构进行更加适配的罩接组装操作，也就无法实现更加报警设备更加稳定的组装使用，无法满足日常的使用需求，因此亟需设计一种煤矿机电运输安全报警装置来解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种煤矿机电运输安全报警装置，以解决上述背景技术中提出现有的结构在进行实际使用过程中，由于自身结构的限制，往往只能去进行煤矿机电运输安全报警设备简单的逐一安装，无法与运输结构进行更加适配的罩接组装操作，也就无法实现更加报警设备更加稳定的组装使用，无法满足日常的使用需求问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种煤矿机电运输安全报警装置，包括安装框，所述安装框的内部设置有套接槽，所述安装框的底端设置有报警组件，所述报警组件的侧面设置有组装组件；

3、报警组件包括组装框，所述安装框的底端固定连接有组装框，所述组装框的侧面设置有报警设备本体；

4、组装组件包括滑动接座，所述组装框的外侧壁设置有滑动接座，所述组装框的内侧壁设置锁定接座。

5、优选的，所述滑动接座和锁定接座之间相适配。

6、优选的，所述滑动接座的一端设置有第一贴合圈，所述滑动接座的另一端设置有第二贴合圈。

7、优选的，所述组装框的侧面四边开设有滑动接槽，所述组装框的内部四角设置有加固柱。

8、优选的，所述安装框的侧面四边开设有螺纹槽，所述螺纹槽的两端设置有密封环。

9、优选的，所述安装框的内壁设置有贴合内垫。

10、优选的，所述安装框和组装框之间相适配。

11、与现有技术相比，本实用新型的有益效果是：

12、该煤矿机电运输安全报警装置，通过设置的安装框、套接槽、组装框、报警设备本体、滑动接座、锁定接座、第一贴合圈、第二贴合圈和滑动接槽，可以使得设备去进行煤矿机电运输安全报警设备更加适配的套接安装操作，在实际的使用过程中，工作人员首先将安装框以及底端的组装框整体套设安装在煤矿机电运输设备之上，然后再将多组报警设备本体通过滑动接座和锁定接座，进行在组装框侧面的快速组装，此时滑动接座和锁定接座之间可以拧接固定在组装框侧面的滑动接槽处，并且滑动接座两端的第一贴合圈和第二贴合圈，分别与组装框和报警设备本体的表面进行紧密的贴合，从而保证报警设备本体在后续使用时的稳定，从而实现多组报警设备本体在煤矿机电运输设备上快速的组合安装，满足安全报警需求，体现了设备设计的实用性。

13、该煤矿机电运输安全报警装置，通过设置的安装框、套接槽、组装框、加固柱、螺纹槽、密封环和贴合内垫，进一步提高设备整体的使用效果，在日常的使用过程中，工作人员可以将安装框通过内部的套接槽定位套设在煤矿机电运输设备之上，此时套接槽内壁的贴合内垫处可以紧密的贴合在煤矿机电运输设备的边缘处，然后只需将安装框侧面四边螺纹槽的内部拧接时固定栓即可，螺纹槽两端的密封环可以保证固定栓拧接的牢靠，快速实现安装框和组装框整体的组装，后续也能随时进行安全报警设备快速的整体拆装维护，同时组装框的内部四角则通过加固柱进行加固，体现了设备设计的全面性。

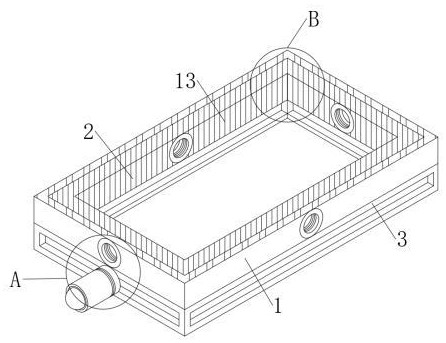

1.一种煤矿机电运输安全报警装置，包括安装框（1），其特征在于：所述安装框（1）的内部设置有套接槽（2），所述安装框（1）的底端设置有报警组件，所述报警组件的侧面设置有组装组件；

2.根据权利要求1所述的一种煤矿机电运输安全报警装置，其特征在于：所述滑动接座（5）和锁定接座（6）之间相适配。

3.根据权利要求1所述的一种煤矿机电运输安全报警装置，其特征在于：所述滑动接座（5）的一端设置有第一贴合圈（7），所述滑动接座（5）的另一端设置有第二贴合圈（8）。

4.根据权利要求1所述的一种煤矿机电运输安全报警装置，其特征在于：所述组装框（3）的侧面四边开设有滑动接槽（9），所述组装框（3）的内部四角设置有加固柱（10）。

5.根据权利要求1所述的一种煤矿机电运输安全报警装置，其特征在于：所述安装框（1）的侧面四边开设有螺纹槽（11），所述螺纹槽（11）的两端设置有密封环（12）。

6.根据权利要求1所述的一种煤矿机电运输安全报警装置，其特征在于：所述安装框（1）的内壁设置有贴合内垫（13）。

7.根据权利要求1所述的一种煤矿机电运输安全报警装置，其特征在于：所述安装框（1）和组装框（3）之间相适配。
