一种推进梁机构、凿岩装置及凿岩台车的制作方法

本技术涉及凿岩设备，具体涉及到一种推进梁机构、凿岩装置及凿岩台车。

背景技术：

1、凿岩装置在施工过程中，为了扩大作业范围，在推进梁的下方安装有补偿油缸，通过补偿油缸的伸缩来调节推进梁前端距离隧道断面的距离远近，从而达到扩大作业范围的效果。然而，申请人发现补偿油缸的活塞杆损坏过于频繁。

技术实现思路

1、有鉴于此，本实用新型提供一种推进梁机构、凿岩装置及凿岩台车，旨在防止碎石等异物将补偿油缸的活塞杆撞坏。

2、为解决以上技术问题，本实用新型所采用的技术方案为：

3、一种推进梁机构，包括滑架、推进梁和补偿机构；所述推进梁滑动设置于所述滑架上并可沿滑架的长度方向往复滑动；所述补偿机构包括活塞杆和缸体；所述活塞杆伸入所述滑架内并与所述滑架相连接，所述缸体与所述推进梁相连接。

4、作为一种可选的实施方式，所述活塞杆从所述滑架的一端伸入并与滑架的另一端相连接，且活塞杆的长度不超过滑架的长度。

5、作为一种可选的实施方式，所述补偿机构为液压缸、电动缸、气缸中的任一种。

6、一种凿岩装置，包括凿岩机、钎杆和如前所述的推进梁机构；所述凿岩机滑动设置于所述推进梁上并可沿推进梁的长度方向往复滑动；所述钎杆与所述凿岩机传动连接。

7、作为一种可选的实施方式，还包括扶钎器；所述扶钎器滑动设置于所述推进梁上并与所述凿岩机同步运动；所述钎杆从扶钎器中穿过。

8、作为一种可选的实施方式，还包括导向装置；所述导向装置安装于所述推进梁的前端；所述钎杆的前端从所述导向装置中穿出。

9、一种凿岩台车，包括操作臂，所述操作臂上安装有如前所述的凿岩装置。

10、综上所述，本实用新型与现有技术相比，具有如下优点和有益效果：本实用新型通过将补偿机构的活塞杆设置在滑架内，在活塞杆相对缸体进行伸缩的过程中，均可以通过滑架来对活塞杆进行保护，避免碎石等异物将活塞杆撞坏。

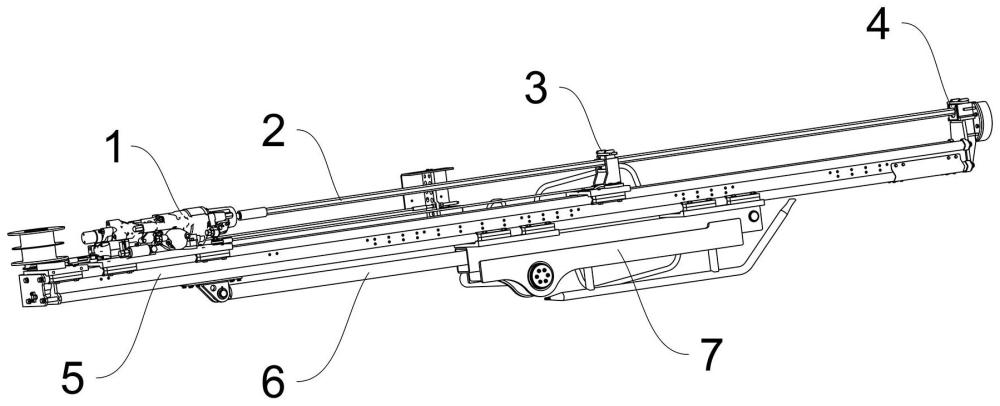

1.一种推进梁机构，其特征在于：包括滑架（7）、推进梁（5）和补偿机构（6）；

2.如权利要求1所述的一种推进梁机构，其特征在于：所述补偿机构（6）为液压缸、电动缸、气缸中的任一种。

3.一种凿岩装置，其特征在于：包括凿岩机（1）、钎杆（2）和如权利要求1所述的推进梁机构；

4.如权利要求3所述的一种凿岩装置，其特征在于：还包括扶钎器（3）；所述扶钎器（3）滑动设置于所述推进梁（5）上并与所述凿岩机（1）同步运动；所述钎杆（2）从扶钎器（3）中穿过。

5.如权利要求3所述的一种凿岩装置，其特征在于：还包括导向装置（4）；所述导向装置（4）安装于所述推进梁（5）的前端；所述钎杆（2）的前端从所述导向装置（4）中穿出。

6.一种凿岩台车，包括操作臂，其特征在于：所述操作臂上安装有如权利要求3-5中任一项所述的凿岩装置。
