一种刀具磨削定位装置的制作方法

本技术涉及刀具磨削设备，尤其涉及一种刀具磨削定位装置。

背景技术：

1、刀具是机械制造中用于切削加工的工具，又称切削工具，作为机械制造领域不可或缺的切削工具，其性能直接决定了加工工件的质量和效率，在金属切削加工过程中，刀具不可避免地会发生磨损、钝化甚至破损，为了恢复其切削性能，延长使用寿命并保障加工精度，对刀具进行定期的、精确的磨削是必不可少的工序。

2、目前，在磨削不同直径刀具的刀柄时，通常使用多个专用夹套或弹簧夹头，这需要配备一整套不同规格的夹套，更换操作繁琐，管理不便，且购置成本高，或者使用三爪卡盘，虽然通用性有所提高，但传统三爪卡盘通常为手动拧紧，存在夹持效率低、夹紧力一致性差的问题。

3、对此，针对该技术问题，本申请提出一种刀具磨削定位装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种刀具磨削定位装置，无需更换部件即可快速、精准地夹持不同直径的圆柱形刀柄，同时能有效遏制磨削粉尘对作业环境的污染。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种刀具磨削定位装置，包括箱体，所述箱体的内部底端固定连接有底座，所述底座的顶侧设置有夹具座，所述夹具座的左侧设置有夹持组件，所述箱体的前后两侧均转动连接有挡板，所述挡板的内部设置有清洁组件，所述箱体左右两侧的前后两端均安装有电动推杆。

4、进一步地，所述夹持组件包括转动连接在所述夹具座左侧的螺纹盘，所述螺纹盘的左端螺纹连接有夹块，所述夹块的数量为多个，所述夹块靠近夹具座的一侧均设置有限位板，所述限位板与夹具座的左侧固定连接。

5、进一步地，所述螺纹盘的右侧固定连接有过渡块，所述过渡块穿过夹具座的中端，所述过渡块的右侧与伺服电机的驱动端固定连接。

6、进一步地，所述清洁组件包括设置在所述挡板的内部前后两端的拉杆，两个所述拉杆的外壁均套设有弹簧，两个所述拉杆的右侧固定连接有清洁刷。

7、进一步地，所述挡板的内部前后两侧均开设有限位槽，所述清洁刷的顶端远离观察窗的一侧固定连接有限位凸块，两个所述拉杆的左端固定连接有把手。

8、进一步地，所述底座的前侧转动连接有丝杆，所述底座的后侧固定连接有滑杆，所述丝杆和所述滑杆的外壁均套设有滑块，两个所述滑块的相近一侧与夹具座固定连接。

9、进一步地，所述电动推杆的顶端转动连接有顶板，所述顶板远离电动推杆的一侧与挡板相抵接。

10、进一步地，根据权利要求1所述的一种刀具磨削定位装置，其特征在于：所述挡板的中端开设有观察窗，用于观察箱体的内部。

11、本实用新型具有如下有益效果：

12、1、本实用新型中，使用伺服电机驱动螺纹盘，带动夹块同步径向移动，可以实现对多种直径的圆柱形刀柄的自动定心，并提供稳定的夹持力，有效避免了刀具的微量偏移或转动，提高了高精度磨削过程的稳定性。

13、2、本实用新型中，将夹持组件和磨削工具设置在箱体内，工作时，箱体两侧的电动推杆收起，挡板关闭，有效将磨削产生的高温金属碎屑和磨料粉尘等限制在箱体内部，防止了对工作环境的污染和对操作者健康的危害。

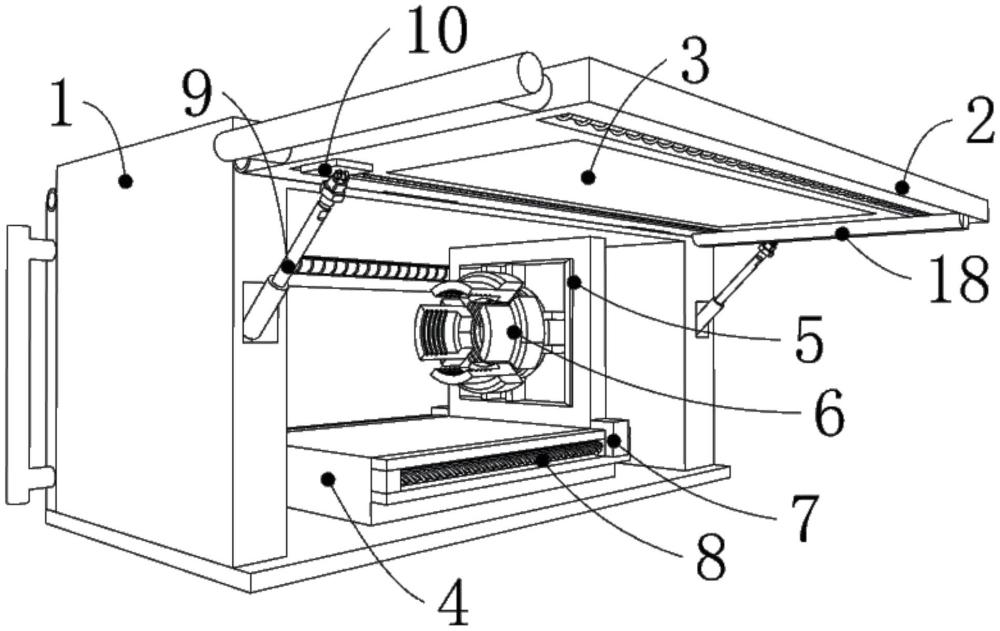

1.一种刀具磨削定位装置，包括箱体(1)，其特征在于：所述箱体(1)的内部底端固定连接有底座(4)，所述底座(4)的顶侧设置有夹具座(5)，所述夹具座(5)的左侧设置有夹持组件，所述箱体(1)的前后两侧均转动连接有挡板(2)，所述挡板(2)的内部设置有清洁组件，所述箱体(1)左右两侧的前后两端均安装有电动推杆(9)。

2.根据权利要求1所述的一种刀具磨削定位装置，其特征在于：所述夹持组件包括转动连接在所述夹具座(5)左侧的螺纹盘(12)，所述螺纹盘(12)的左端螺纹连接有夹块(6)，所述夹块(6)的数量为多个，所述夹块(6)靠近夹具座(5)的一侧均设置有限位板(11)，所述限位板(11)与夹具座(5)的左侧固定连接。

3.根据权利要求2所述的一种刀具磨削定位装置，其特征在于：所述螺纹盘(12)的右侧固定连接有过渡块(15)，所述过渡块(15)穿过夹具座(5)的中端，所述过渡块(15)的右侧与伺服电机(14)的驱动端固定连接。

4.根据权利要求1所述的一种刀具磨削定位装置，其特征在于：所述清洁组件包括设置在所述挡板(2)的内部前后两端的拉杆(16)，两个所述拉杆(16)的外壁均套设有弹簧(17)，两个所述拉杆(16)的右侧固定连接有清洁刷(18)。

5.根据权利要求4所述的一种刀具磨削定位装置，其特征在于：所述挡板(2)的内部前后两侧均开设有限位槽，所述清洁刷(18)的顶端远离观察窗(3)的一侧固定连接有限位凸块(19)，两个所述拉杆(16)的左端固定连接有把手。

6.根据权利要求1所述的一种刀具磨削定位装置，其特征在于：所述底座(4)的前侧转动连接有丝杆(8)，所述底座(4)的后侧固定连接有滑杆(13)，所述丝杆(8)和所述滑杆(13)的外壁均套设有滑块(7)，两个所述滑块(7)的相近一侧与夹具座(5)固定连接。

7.根据权利要求1所述的一种刀具磨削定位装置，其特征在于：所述电动推杆(9)的顶端转动连接有顶板(10)，所述顶板(10)远离电动推杆(9)的一侧与挡板(2)相抵接。

8.根据权利要求1所述的一种刀具磨削定位装置，其特征在于：所述挡板(2)的中端开设有观察窗(3)，用于观察箱体(1)的内部。
