一种PE管机械旋转刮刀的制作方法

本技术涉及管材刮刀，具体为一种pe管机械旋转刮刀。

背景技术：

1、pe给水管在户外铺设时，经常需要根据实际需求连接管道进行延长，期间也会遇到截断管道适配地形或安装接头、阀门等管件的情况，因此经常需要进行管道切割，管材刮刀作为管道铺设辅助工具，是用于管道切断之后、焊接之前的一种打磨工具，在pe给水管铺设领域具有极其重要的作用。

2、现有的pe管在连接过程中，相邻两根pe管通过对接机进行对接，对接之前的打磨操作为：将pe管机械旋转刮刀底部的两个固定卡套向下卡在对接机的光杆上进行固定，移动pe管和pe管机械旋转刮刀使二者相接触进行打磨。pe管机械旋转刮刀底部的固定卡套是半圆管结构，只能对pe管机械旋转刮刀进行简单定位，而不能保证其稳定性，需要操作人员人为控制稳定性，但是操作时难以控制，导致使用不方便，存在不足。

技术实现思路

1、针对现有技术存在的不足，本实用新型提供了一种pe管机械旋转刮刀，用于解决现有的pe管机械旋转刮刀仅通过底部的固定卡套进行定位存在的无法保证稳定性导致使用不方便的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：

3、一种pe管机械旋转刮刀，包括刮刀机架、设置刮刀机架顶部的把手、安装刮刀机架一侧的驱动电机、转动安装在驱动电机下方刮刀机架上的圆盘刮刀以及刮刀机架底部与对接机的光杆对接的固定卡套，所述固定卡套的两侧均设置有可与对接机的光杆对接的活动卡套，所述固定卡套和活动卡套均为半圆管结构，所述活动卡套的相对端均设置有连接板，所述固定卡套的表面沿周向设置有滑槽，所述连接板上设置有与滑槽滑动连接的滑块。

4、优选的，所述固定卡套和活动卡套的内径相同，且固定卡套和活动卡套的内壁均活动镶嵌有滚珠。

5、优选的，所述固定卡套和活动卡套的相对端滑动连接。

6、优选的，所述固定卡套两侧的活动卡套相对端的两个连接板分别设置在固定卡套的正面和背面。

7、优选的，所述固定卡套的正面底部和背面底部均固定安装有磁块，所述连接板背离活动卡套的一端设置有可被磁块吸引的铁镶块。

8、优选的，每个所述连接板对应设置有两组滑槽和滑块，所述滑槽互相平行，所述连接板与滑槽垂直。

9、与现有技术相比，本实用新型具备以下有益效果：

10、本实用新型通过设置在pe管机械旋转刮刀的固定卡套两侧可拧转的活动卡套，通过固定卡套卡接在对接机的光杆上方，拧转活动卡套使其卡接到对接机的光杆下方，从而保证pe管机械旋转刮刀左右移动不会晃动，不仅保证刮刀机架与光杆垂直，还能在刮刀机架左右移动时始终保持较好的稳定性，达到定位效果好、稳定性高的目的，有利于提升打磨精度，解决了现有的pe管机械旋转刮刀仅通过底部的固定卡套进行定位存在的无法保证稳定性导致使用不方便的问题。

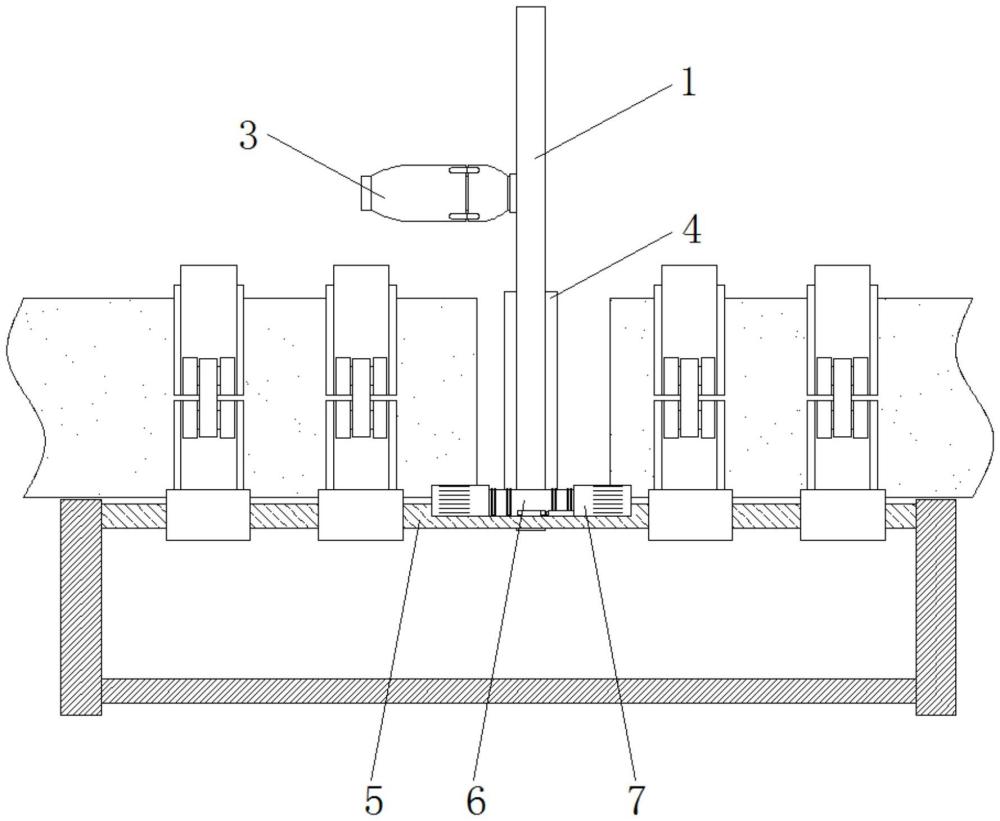

1.一种pe管机械旋转刮刀，包括刮刀机架(1)、设置刮刀机架(1)顶部的把手(2)、安装刮刀机架(1)一侧的驱动电机(3)、转动安装在驱动电机(3)下方刮刀机架(1)上的圆盘刮刀(4)以及刮刀机架(1)底部与对接机(5)的光杆对接的固定卡套(6)，其特征在于：所述固定卡套(6)的两侧均设置有可与对接机(5)的光杆对接的活动卡套(7)，所述固定卡套(6)和活动卡套(7)均为半圆管结构，所述活动卡套(7)的相对端均设置有连接板(8)，所述固定卡套(6)的表面沿周向设置有滑槽(9)，所述连接板(8)上设置有与滑槽(9)滑动连接的滑块(10)。

2.根据权利要求1所述的一种pe管机械旋转刮刀，其特征在于：所述固定卡套(6)和活动卡套(7)的内径相同，且固定卡套(6)和活动卡套(7)的内壁均活动镶嵌有滚珠(11)。

3.根据权利要求1所述的一种pe管机械旋转刮刀，其特征在于：所述固定卡套(6)和活动卡套(7)的相对端滑动连接。

4.根据权利要求1所述的一种pe管机械旋转刮刀，其特征在于：所述固定卡套(6)两侧的活动卡套(7)相对端的两个连接板(8)分别设置在固定卡套(6)的正面和背面。

5.根据权利要求1所述的一种pe管机械旋转刮刀，其特征在于：所述固定卡套(6)的正面底部和背面底部均固定安装有磁块(12)，所述连接板(8)背离活动卡套(7)的一端设置有可被磁块(12)吸引的铁镶块(13)。

6.根据权利要求1所述的一种pe管机械旋转刮刀，其特征在于：每个所述连接板(8)对应设置有两组滑槽(9)和滑块(10)，所述滑槽(9)互相平行，所述连接板(8)与滑槽(9)垂直。
