一种条形面光源LED路灯的制作方法

【】本技术涉及led路灯，特别涉及一种条形面光源led路灯。

背景技术

0、 背景技术：

1、现有技术的led路灯多采用smd贴片光源，通过多个小型透镜进行二次配光。然而，此类设计存在以下技术缺陷：

2、1、点状发光特性导致整灯难以形成均匀照明面，存在明显眩光现象；

3、2、无数离散光点穿透性弱，照明效率低；

4、3、需使用大量小型光源元件，制造工艺复杂，制造成本高；

5、4、点光源散热面积有限，影响光源使用寿命和性能稳定性。

技术实现思路

0、 技术实现要素：

1、为了克服上述问题，本实用新型提出一种可有效解决上述问题的条形面光源led路灯。

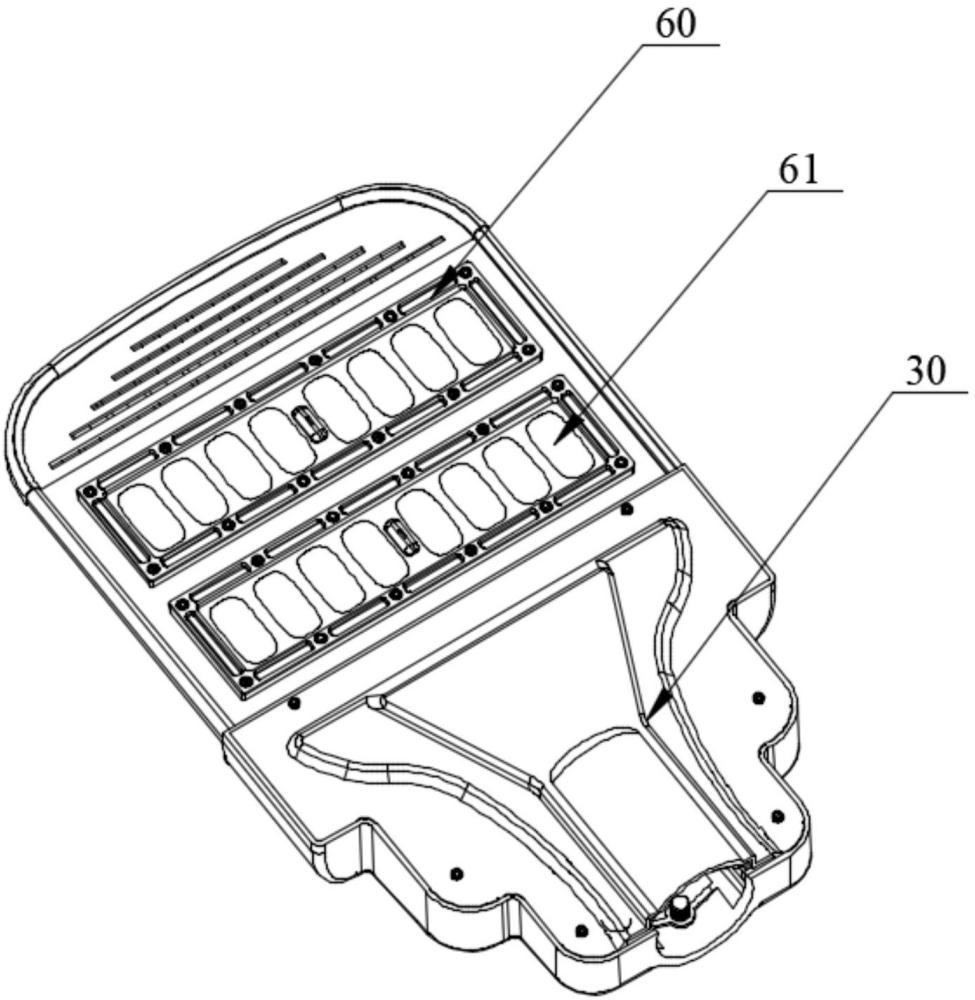

2、本实用新型解决上述技术问题提供的一种技术方案是：提供一种条形面光源led路灯，包括灯外壳，所述灯外壳的外侧连接有散热器，所述散热器的一侧连接有面光源组件，所述面光源组件外侧设置有面透镜组件，所述面透镜组件覆盖所述面光源组件，所述面光源组件与面透镜组件之间设置有密封硅胶圈；所述面光源组件上设置有多个条形led发光单元，所述面透镜组件上一体成型有多个与条形led发光单元位置对应的条形光学透镜；所述散热器背部设置有多条异形散热筋。

3、优选地，所述散热器的背部对称两边设置有两个口字形轨道槽，所述灯外壳的一端设置有与口字形轨道槽相匹配的四方形凸点，口字形轨道槽与灯外壳的两个四方形凸点形成定位装配结构，四方形凸点插入口字形轨道槽后通过螺丝固定。

4、优选地，所述散热器背部中间设置有一个u形轨道槽，u形轨道槽的槽底部设置有孔，孔上设置有两个防水堵头，所述防水堵头外侧设置有铝面盖，所述铝面盖与异形散热筋卡接固定。

5、优选地，所述铝面盖为u形结构，所述异形散热筋上开设有与铝面盖相匹配的插槽，铝面盖两侧插入插槽内实现固接。

6、优选地，所述散热器一侧开设有过线孔，所述过线孔与u形轨道槽相连通，用于穿线缆连接面光源组件。

7、优选地，所述灯外壳上开设有走线孔，所述走线孔用于连通u形轨道槽与灯外壳内部，所述灯外壳内部设置有驱动电源，所述面光源组件通过线缆与驱动电源相连接。

8、优选地，所述灯外壳上通过螺丝连接有盖板，所述盖板与灯外壳形成容置空间，所述驱动电源设置于容置空间内。

9、优选地，所述盖板采用半圆形结构设计，表面形状与灯外壳匹配；所述容置空间内通过螺丝连接有两抱箍，用于连接固定灯杆。

10、优选地，所述散热器的一端连接有堵头，所述堵头和灯外壳分别通过螺丝与散热器固定连接。

11、优选地，所述四方形凸点上设置有螺纹孔。

12、与现有技术相比，本实用新型的条形面光源led路灯，采用条形led面光源设计，显著增加了与散热器的接触面积，散热效率大幅提升；多条条形光源组合形成均匀的面发光效果，配合特制的条形透镜进行二次光学设计，实现了无眩光、大角度、大面积均匀照明，且生产成本显著低于传统点状发光led路灯。

1.一种条形面光源led路灯，其特征在于，包括灯外壳，所述灯外壳的外侧连接有散热器，所述散热器的一侧连接有面光源组件，所述面光源组件外侧设置有面透镜组件，所述面透镜组件覆盖所述面光源组件，所述面光源组件与面透镜组件之间设置有密封硅胶圈；

2.如权利要求1所述的条形面光源led路灯，其特征在于，所述散热器的背部对称两边设置有两个口字形轨道槽，所述灯外壳的一端设置有与口字形轨道槽相匹配的四方形凸点，口字形轨道槽与灯外壳的两个四方形凸点形成定位装配结构，四方形凸点插入口字形轨道槽后通过螺丝固定。

3.如权利要求1所述的条形面光源led路灯，其特征在于，所述散热器背部中间设置有一个u形轨道槽，u形轨道槽的槽底部设置有孔，孔上设置有两个防水堵头，所述防水堵头外侧设置有铝面盖，所述铝面盖与异形散热筋卡接固定。

4.如权利要求3所述的条形面光源led路灯，其特征在于，所述铝面盖为u形结构，所述异形散热筋上开设有与铝面盖相匹配的插槽，铝面盖两侧插入插槽内实现固接。

5.如权利要求3所述的条形面光源led路灯，其特征在于，所述散热器一侧开设有过线孔，所述过线孔与u形轨道槽相连通，用于穿线缆连接面光源组件。

6.如权利要求5所述的条形面光源led路灯，其特征在于，所述灯外壳上开设有走线孔，所述走线孔用于连通u形轨道槽与灯外壳内部，所述灯外壳内部设置有驱动电源，所述面光源组件通过线缆与驱动电源相连接。

7.如权利要求6所述的条形面光源led路灯，其特征在于，所述灯外壳上通过螺丝连接有盖板，所述盖板与灯外壳形成容置空间，所述驱动电源设置于容置空间内。

8.如权利要求7所述的条形面光源led路灯，其特征在于，所述盖板采用半圆形结构设计，表面形状与灯外壳匹配；所述容置空间内通过螺丝连接有两抱箍，用于连接固定灯杆。

9.如权利要求1所述的条形面光源led路灯，其特征在于，所述散热器的一端连接有堵头，所述堵头和灯外壳分别通过螺丝与散热器固定连接。

10.如权利要求2所述的条形面光源led路灯，其特征在于，所述四方形凸点上设置有螺纹孔。
