一种用于LED筒灯的组合式散热器的制作方法
本技术涉及led筒灯散热部件,特别涉及一种用于led筒灯的组合式散热器。
背景技术:
1、现有led筒灯为解决发热问题,常采用组合式散热器进行散热,其核心散热原理为通过冷却液与led筒灯的发热端直接接触,吸收发热端产生的热量后冷却液升温气化,气化后的冷却液蒸汽通过冷凝管流动过程中释放热量,重新液化形成液态冷却液,进而实现对led筒灯的循环冷却,保证led筒灯稳定运行。
2、然而,现有冷却液降温装置多采用整体式腔体设计,冷却液填充于一个整体腔体内,但在实际应用场景中,有些led筒灯的安装位置并非水平状态,会出现一定程度的倾斜,这种倾斜状态会导致整体腔体内的冷却液向一侧偏移,使得降温装置底部远离冷却液的区域出现干烧情况,进而导致led筒灯对应区域局部高热,存在局限性。
3、而产生这一问题的原因是,整体式腔体无分隔结构,冷却液在重力作用下会完全向倾斜方向流动,无法在腔体底部均匀分布;当底部局部区域无冷却液覆盖时,热量无法通过冷却液传导散发,只能在该区域累积,导致局部温度持续升高,形成干烧现象,长期干烧会引发led灯珠损坏、线路老化等安全隐患,存在局限性。
技术实现思路
1、本实用新型的目的在于提供一种用于led筒灯的组合式散热器,以解决上述背景技术中提出的问题。
2、为实现上述目的,本实用新型提供如下技术方案:一种用于led筒灯的组合式散热器,包括壳体、导热片、蜂巢孔和冷凝管;
3、所述壳体设置在led筒灯的端部;所述led筒灯顶部设置有发热部,所述导热片与发热部紧密贴合;所述蜂巢孔等距阵列开设在导热片的内部,所述蜂巢孔的内部填充有冷却液,所述蜂巢孔的底部为弧形凹陷设计,所述冷却液将蜂巢孔的底部填满;所述冷凝管设置在蜂巢孔的顶部,所述冷凝管与蜂巢孔相通,所述冷凝管用于将受热气化的冷却液重新液化。
4、优选的,所述蜂巢孔内部填充的冷却液,占整个蜂巢孔内部空间的三分之二。
5、优选的,所述壳体的外表面固定安装有翅片,所述翅片呈环形阵列分布,所述翅片的端部与冷凝管相抵。
6、优选的,所述冷凝管上固定安装有散热片,所述散热片与壳体固定安装。
7、优选的,所述蜂巢孔的顶部固定安装有密封板,所述密封板的内部固定安装有导气管,所述导气管与冷凝管相通。
8、优选的,所述冷凝管的底部固定安装有收集斗,所述收集斗的内壁与导气管紧密贴合。
9、优选的,所述收集斗的内部固定安装有导液管,所述导液管与收集斗相通,所述导液管呈环形阵列分布,所述导液管的底部设置在冷却液液面以下。
10、本实用新型的技术效果和优点:
11、该装置通过阵列式蜂巢孔设计形成独立散热腔体,配合蜂巢孔底部的弧形凹陷结构,即便led筒灯倾斜安装,各蜂巢孔内的冷却液在重力作用下仍能始终覆盖底部区域,解决了整体式腔体冷却液偏移导致的干烧问题,避免led筒灯局部高热,满足使用者需求。
1.一种用于led筒灯的组合式散热器,其特征在于,包括:
2.根据权利要求1所述的一种用于led筒灯的组合式散热器,其特征在于,所述蜂巢孔(22)内部填充的冷却液,占整个蜂巢孔(22)内部空间的三分之二。

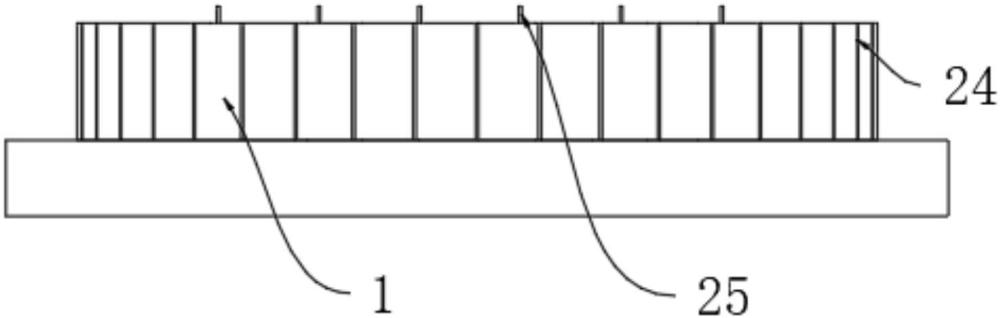

3.根据权利要求1所述的一种用于led筒灯的组合式散热器,其特征在于,所述壳体(1)的外表面固定安装有翅片(24),所述翅片(24)呈环形阵列分布,所述翅片(24)的端部与冷凝管(23)相抵。
4.根据权利要求1所述的一种用于led筒灯的组合式散热器,其特征在于,所述冷凝管(23)上固定安装有散热片(25),所述散热片(25)与壳体(1)固定安装。
5.根据权利要求1所述的一种用于led筒灯的组合式散热器,其特征在于,所述蜂巢孔(22)的顶部固定安装有密封板,所述密封板的内部固定安装有导气管(26),所述导气管(26)与冷凝管(23)相通。
6.根据权利要求5所述的一种用于led筒灯的组合式散热器,其特征在于,所述冷凝管(23)的底部固定安装有收集斗(27),所述收集斗(27)的内壁与导气管(26)紧密贴合。
7.根据权利要求6所述的一种用于led筒灯的组合式散热器,其特征在于,所述收集斗(27)的内部固定安装有导液管(28),所述导液管(28)与收集斗(27)相通,所述导液管(28)呈环形阵列分布,所述导液管(28)的底部设置在冷却液液面以下。
