一种野外便携式充气灯的制作方法

本技术涉及灯光设备，具体为一种野外便携式充气灯。

背景技术：

1、在户外露营、野外探险、应急救援、野外作业等场景中，照明设备是不可或缺的关键装备，其性能直接影响活动的安全性与便利性；随着户外经济的兴起，用户对野外照明设备的便携性、照明效果、环境适应性及使用灵活性提出了更高要求。

2、针对上述提出的户外用充气灯的问题，中国专利文件cn222256259u公开了一种气囊和充气灯，该气囊包括气囊本体、外包覆结构、附件容腔和附件拆装口，其中，外包覆结构包覆连接于气囊本体的外壁上；附件容腔通过外包覆结构的内壁与气囊本体的外壁限定而成且用于容纳附件；附件拆装口形成在外包覆结构的外边缘与气囊本体的外壁之间且能够连通附件容腔以供附件拆装。本申请的气囊能够实现附件在气囊中的快速拆装，提高维护附件的便利性。

3、上述方案中提出了附件拆装口形成在外包覆结构的外边缘与气囊本体的外壁之间且能够连通附件容腔以供附件拆装的方案，但是上述方案使用时，用于给气囊充气的充放气口上未设置防漏措施，大多数情况下，使用者都是直接用嘴进行充气，在使用者换气时，气囊内部的气体很容易从充放气口处泄漏，导致气囊内部气体充不满，使照明质量下降，因此，我们提供一种野外便携式充气灯。

技术实现思路

1、为解决上述技术问题，本申请实施例提供一种野外便携式充气灯，包括充气囊主体，所述充气囊主体底部固定连接有若干个呈一字等距分布的绑带，所述充气囊主体顶部前端设置有充气机构；

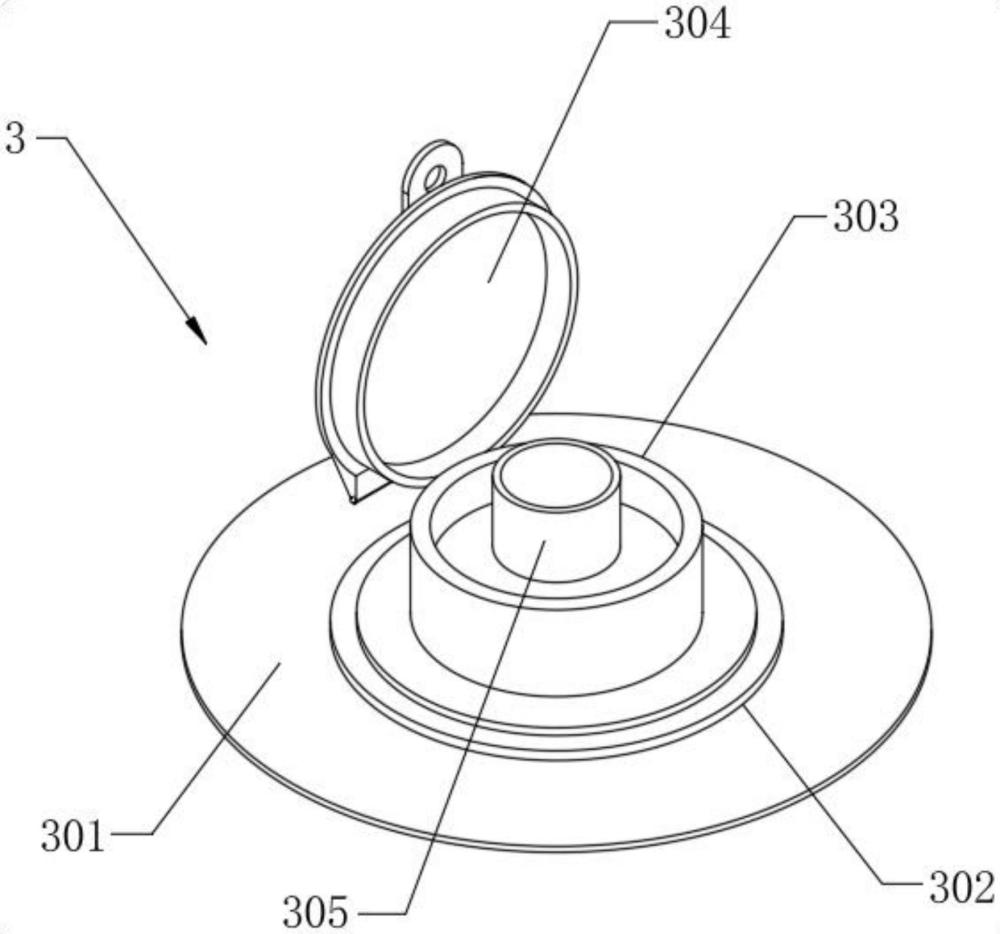

2、所述充气机构包括固定连接于充气囊主体顶部前端的密封套，所述密封套顶部固定连接有底座，所述底座顶部固定连接有充气柱，所述充气柱侧面旋转连接有防尘盖。

3、在一些实施例中，所述充气柱内部顶端固定连接有充气管，所述充气柱内部固定开设有进气腔，所述进气腔内部底端固定开设有进气通道，所述进气腔内部底端且位于进气通道外侧固定连接有阻挡块，所述阻挡块顶部设有密封罩，所述密封罩外侧底部固定套设有圆形架，所述进气腔内部顶端两侧均固定连接有复位弹簧。

4、在一些实施例中，所述充气管底部与进气腔内部连通，所述进气腔底部与进气通道连通，且所述进气通道贯穿底座和密封套与充气囊主体内部连通。

5、在一些实施例中，所述密封罩底部与阻挡块顶部贴合连接，所述密封罩与阻挡块贴合处设有密封圈。

6、在一些实施例中，所述圆形架两侧顶部分别与两个复位弹簧底部固定连接，所述复位弹簧内部设有阻尼器。

7、在一些实施例中，所述充气囊主体底部粘合连接有灯条防护带，所述灯条防护带顶部后端固定连接有充电宝放置袋，所述灯条防护带端部固定连接有电线，所述电线外侧固定套设有控制器，所述电线端部固定连接有usb插头。

8、在一些实施例中，所述灯条防护带内部设有灯带，所述灯条防护带贯穿若干个绑带内侧，所述灯条防护带与绑带滑动连接。

9、在一些实施例中，所述灯条防护带内部顶端一侧固定连接有磁吸块。

10、本实用新型至少具备以下有益效果：

11、本实用新型，通过设置的充气机构，使用者使用时，可以直接用嘴进行充气，将充气管顶部含在嘴中并向内吹气，气体沿着进气腔的通道最终作用在密封罩上设置的圆形架底部，向上的推力克服复位弹簧的下压力，将密封罩打开，气体顺着进气通道进入到充气囊主体的内部，当使用者换气时，复位弹簧复位，使密封罩堵住进气通道，从而避免气体泄漏，也不会出现气体慢慢泄漏的情况，保证充气灯的照明质量，同时，在不使用时，按压气囊，即可将气囊内部的空气排出进行折叠存放，从而便于携带。

1.一种野外便携式充气灯，包括充气囊主体（1），其特征在于：所述充气囊主体（1）底部固定连接有若干个呈一字等距分布的绑带（101），所述充气囊主体（1）顶部前端设置有充气机构（3）；

2.根据权利要求1所述的一种野外便携式充气灯，其特征在于：所述充气柱（303）内部顶端固定连接有充气管（305），所述充气柱（303）内部固定开设有进气腔（306），所述进气腔（306）内部底端固定开设有进气通道（307），所述进气腔（306）内部底端且位于进气通道（307）外侧固定连接有阻挡块（308），所述阻挡块（308）顶部设有密封罩（309），所述密封罩（309）外侧底部固定套设有圆形架（310），所述进气腔（306）内部顶端两侧均固定连接有复位弹簧（312）。

3.根据权利要求2所述的一种野外便携式充气灯，其特征在于：所述充气管（305）底部与进气腔（306）内部连通，所述进气腔（306）底部与进气通道（307）连通，且所述进气通道（307）贯穿底座（302）和密封套（301）与充气囊主体（1）内部连通。

4.根据权利要求2所述的一种野外便携式充气灯，其特征在于：所述密封罩（309）底部与阻挡块（308）顶部贴合连接，所述密封罩（309）与阻挡块（308）贴合处设有密封圈（311）。

5.根据权利要求2所述的一种野外便携式充气灯，其特征在于：所述圆形架（310）两侧顶部分别与两个复位弹簧（312）底部固定连接，所述复位弹簧（312）内部设有阻尼器。

6.根据权利要求1所述的一种野外便携式充气灯，其特征在于：所述充气囊主体（1）底部粘合连接有灯条防护带（2），所述灯条防护带（2）顶部后端固定连接有充电宝放置袋（202），所述灯条防护带（2）端部固定连接有电线（203），所述电线（203）外侧固定套设有控制器（204），所述电线（203）端部固定连接有usb插头（205）。

7.根据权利要求6所述的一种野外便携式充气灯，其特征在于：所述灯条防护带（2）内部设有灯带，所述灯条防护带（2）贯穿若干个绑带（101）内侧，所述灯条防护带（2）与绑带（101）滑动连接。

8.根据权利要求6所述的一种野外便携式充气灯，其特征在于：所述灯条防护带（2）内部顶端一侧固定连接有磁吸块（201）。
