一种移动存储设备的制作方法
本技术涉及监测电路领域，尤其涉及一种移动存储设备。
背景技术：
1、在数字信息高速流转的当下，数据便携传输与临时存储的需求持续攀升，移动存储设备凭借“即插即用”的便捷性，成为个人生活、企业办公及行业场景中衔接电脑主机、笔记本等不同终端的核心工具。其中，usb接口因通用性强、兼容性广，成为移动存储设备与主机连接的主流标准。
2、从结构与供电原理来看，移动存储设备核心由存储本体和接口两部分构成：存储本体分为依赖盘片旋转与磁头读写存储数据的机械盘片结构与电子闪存结构两类；接口则有两种连接形式，一种是与存储本体一体化的刚性连接如传统u盘接口，另一种是通过线缆连接以提升使用灵活性，适配不同终端接口位置。除结构外，设备正常运行完全依赖接口与usb母座的物理连接，即插入母座后，才能通过母座获取供电以启动存储本体的数据读写功能，且供电稳定性直接取决于母座与连接链路状态。
3、当前移动存储设备的运行稳定性依赖usb母座供电，若母座长期使用出现氧化生锈、触点接触不良，或主机存在供电不足，会直接破坏供电稳定性，引发欠压或欠流现象，影响存储设备的正常工作及数据安全，而目前的移动存储设备无法对其进行及时预警，容易导致设备损坏。
技术实现思路
1、本实用新型实施例公开了一种移动存储设备，解决了目前的移动存储设备无法对母座的供电情况进行及时预警的技术问题。

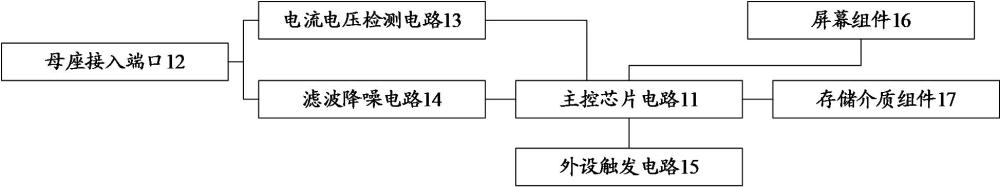

2、本实用新型实施例提供了一种移动存储设备，包括设备外壳、屏幕组件、主控芯片电路、存储介质组件、母座接入端口和电流电压检测电路；
3、所述母座接入端口电连接至所述电流电压检测电路的输入端，用于外接usb母座；
4、所述电流电压检测电路的输出端与所述主控芯片电路电连接，用于从所述usb母座检测电流电压数字信号并发送至所述主控芯片；
5、所述主控芯片电路分别与所述存储介质组件和所述屏幕组件电连接，用于按照所述电流电压数字信号与预设告警阈值的比对结果，下发告警触发信号；
6、所述设备外壳上开设有至少两个容置槽，所述屏幕组件嵌合在所述容置槽中，用于响应所述主控芯片电路发送的告警触发信号，显示告警信息。
7、可选地，所述电流电压检测电路包括电流检测电路和电压检测电路；
8、所述电流检测电路和所述电压检测电路通过共用时钟线连接至所述主控芯片电路的时钟引脚；
9、所述电流检测电路通过第一数据线连接至所述主控芯片电路的第一输入端，用于传输电流数字信号；
10、所述电压检测电路通过第二数据线连接至所述主控芯片电路的第二输入端，用于传输电压数字信号。
11、可选地，所述电流检测电路包括依次电连接的电流采样电路和第一模数转换器；
12、所述电流采样电路的输入端连接至所述母座接入端口的电流检测信号端和所述母座接入端口的负极接入端，用于将所述电流检测信号端输入的电流信号转换为电压模拟信号；
13、所述第一模数转换器用于将所述电压模拟信号转换为电流数字信号。
14、可选地，所述电压检测电路包括依次电连接的电压分压电路和第二模数转换器；
15、所述电压分压电路的输入端连接至所述母座接入端口的电压检测信号端。
16、可选地，所述屏幕组件包括片选电路、显示驱动电路和显示数码管；
17、所述片选电路包括译码器，用于将所述主控芯片电路发送的告警触发信号译码为多路片选信号，以接通对应的显示数码管；
18、所述显示驱动电路包括多个移位锁存器，所述移位锁存器的输入端电连接至所述主控芯片电路的输出端，所述移位锁存器的输出端经排阻连接至所述显示数码管的阳极；
19、所述显示数码管包括多个led，所述显示数码管的公共阴极连接至所述片选电路的输出端。
20、可选地，还包括滤波降噪电路；所述滤波降噪电路包括稳压器、输入滤波电容和输出滤波电容；
21、所述母座接入端口的正极接入端经二极管反接至所述稳压器的输入引脚与所述稳压器的接地引脚；
22、所述输入引脚与所述接地引脚之间并联有输入滤波电容；
23、所述稳压器的输出引脚电连接至所述主控芯片电路，所述输出引脚与所述接地引脚之间并联有输出滤波电容。
24、可选地，所述主控芯片电路包括主控芯片、时钟电路和复位电路；
25、所述时钟电路和复位电路分别连接至所述主控芯片的不同引脚；
26、所述主控芯片具体用于接收所述电流电压数字信号并与预设告警阈值进行比对；所述告警阈值包括欠压欠流阈值和过压过流阈值；
27、若所述电流电压数字信号小于所述欠压欠流阈值，则下发第一告警触发信号至所述屏幕组件，以触发所述屏幕组件进行闪烁；
28、若所述电流电压数字信号大于所述过压过流阈值，则下发第二告警触发信号至所述屏幕组件，以触发所述屏幕组件进行闪烁，并中断所述存储介质组件的供电。
29、可选地，所述复位电路包括外部按键；
30、所述外部按键电连接至所述主控芯片电路的复位引脚，用于响应外部压力信号，对所述主控芯片电路进行复位。
31、可选地，还包括外设触发电路；
32、所述外设触发电路设有携带i2c总线接口的外设芯片；
33、所述i2c总线接口外接上拉电阻连接至所述主控芯片的输出端，用于响应所述主控芯片下发的信号，并经所述外设芯片转发至对应外设。
34、可选地，所述主控芯片电路的芯片型号为at89c1051。
35、从以上技术方案可以看出，本实用新型实施例具有以下优点：
36、本实用新型实施例提供了一种移动存储设备，包括设备外壳、屏幕组件、主控芯片电路、存储介质组件、母座接入端口和电流电压检测电路；母座接入端口电连接至电流电压检测电路的输入端，用于外接usb母座；电流电压检测电路的输出端与主控芯片电路电连接，用于从usb母座检测电流电压数字信号并发送至主控芯片；主控芯片电路分别与存储介质组件和屏幕组件电连接，用于按照电流电压数字信号与预设告警阈值的比对结果，下发告警触发信号；设备外壳上开设有至少两个容置槽，屏幕组件嵌合在容置槽中，用于响应主控芯片电路发送的告警触发信号，显示告警信息。从而通过屏幕组件的嵌合和电流电压的检测对比电路，有效对母座的供电情况进行及时预警，避免存储介质受损。
1.一种移动存储设备，其特征在于，包括设备外壳、屏幕组件、主控芯片电路、存储介质组件、母座接入端口和电流电压检测电路；
2.根据权利要求1所述的移动存储设备，其特征在于，所述电流电压检测电路包括电流检测电路和电压检测电路；
3.根据权利要求2所述的移动存储设备，其特征在于，所述电流检测电路包括依次电连接的电流采样电路和第一模数转换器；
4.根据权利要求2所述的移动存储设备，其特征在于，所述电压检测电路包括依次电连接的电压分压电路和第二模数转换器；
5.根据权利要求1所述的移动存储设备，其特征在于，所述屏幕组件包括片选电路、显示驱动电路和显示数码管；
6.根据权利要求1所述的移动存储设备，其特征在于，还包括滤波降噪电路；所述滤波降噪电路包括稳压器、输入滤波电容和输出滤波电容；
7.根据权利要求1所述的移动存储设备，其特征在于，所述主控芯片电路包括主控芯片、时钟电路和复位电路；
8.根据权利要求7所述的移动存储设备，其特征在于，所述复位电路包括外部按键；
9.根据权利要求1所述的移动存储设备，其特征在于，还包括外设触发电路；
10.根据权利要求1所述的移动存储设备，其特征在于，所述主控芯片电路的芯片型号为at89c1051。
