一种永磁智能泵的制作方法

本技术属于泵，特指一种永磁智能泵。

背景技术：

1、目前，绝大多数家用智能增压泵采用压力开关进行自动控制。其典型工作模式如下：系统预设一个压力工作区间。当用户打开水龙头用水时，管道内压力下降；当压力降至下限p1时，压力开关接通，水泵电机启动，向管道注水增压。用户关闭水龙头后，水泵并不会立即停止，而是会持续运行，直至将管道压力提升至上限p2时，压力开关才断开，水泵停止工作。这种控制方式虽然实现了自动化，但存在固有缺陷：对于频繁、短时的用水需求如多次洗手、间歇性用水，水泵会随之频繁地启动和停止。而电机在启动瞬间会产生远高于额定电流的冲击电流，这种频繁的启停过程会显著加速电机绕组绝缘老化、损害轴承等机械部件，从而大幅缩短水泵电机的使用寿命。

2、例如，授权公告号为cn114962274b的中国发明专利，公开了一种自吸离心泵。该泵通过在叶轮外围设置导流罩、并配置带有止回阀和射流器的导流管回路，使泵体内能够驻留一部分液体，在二次启动时无需重新灌水即可形成自吸。这一设计有效提升了泵在频繁启停场景下的使用便捷性。

3、然而，这类结构改进仅解决了泵体的自吸保水问题，并未改变由压力开关控制逻辑所导致的频繁启停工作模式。因此，水泵电机依然需要承受频繁启停冲击，其使用寿命缩短的风险依然存在。如何在确保自吸便捷性的同时，有效降低水泵的启停频率、保护电机，成为本领域一个亟待解决的技术问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种永磁智能泵。

2、本实用新型的目的可通过下列技术方案来实现：一种永磁智能泵，包括泵体及永磁电机，所述泵体设有进水孔与出水孔，所述泵体与永磁电机之间通过连接件固定连接；所述泵体和连接件之间形成有泵腔，其特征在于：所述泵体上还设置有与泵腔同轴的环形储水腔，所述储水腔与泵腔通过隔档部隔离并且仅通过进水口连通，所述泵体位于进水口的上方设置有与进水口连通的进水腔，所述进水腔上设置有压力罐，所述储水腔的轴向连通进水孔，所述进水口高于进水孔设置，所述泵腔内设置有叶轮。

3、进一步的，所述连接件上形成有光滑的凸字形第一凸块，所述泵体上对应形成有光滑的凸字形第二凸块，所述第一凸块与第二凸块相对布置，并在二者外周共同围合构成钩状的泵腔；所述泵腔于第二凸块上端的两侧分别开设有进水口与出水口，所述进水口与进水管相连通，所述出水口与出水管相连通；所述叶轮的两端面分别与第一凸块和第二凸块的端面相邻近。

4、进一步的，所述的泵体上端位于出水口的上方设置有出水腔，所述出水腔连通出水口和出水孔，所述出水腔上设置有流量传感器和压力传感器。

5、进一步的，所述叶轮包括同轴设置并依次相连的第一挡板、第二挡板及第三挡板，其中，所述第一挡板的轴向宽度小于第二挡板的轴向宽度，所述第三挡板的轴向宽度自与所述第二挡板相接处起沿径向逐渐减小。

6、进一步的，所述的第三挡板两侧成型有若干叶片，所述叶片的端面与第二挡板的端面平齐，所述第二挡板的端面分别与第一凸块和第二凸块的端面相邻近。

7、进一步的，所述的第一挡板上设置有过水孔。

8、进一步的，所述进水口与所述叶片沿所述叶轮的轴向设置。

9、进一步的，所述出水口与所述叶片沿所述叶轮的径向设置。

10、进一步的，还包括可拆卸连接的外壳和底座，所述永磁电机通过固定件与底座固定，所述外壳上端还设置有操作面板。

11、与现有技术相比，本实用新型的技术效果为：一、通过储水腔和压力罐构成的液压惯性系统，使泵对微小流量变化变得不敏感，只有当真实、持续的用水需求发生时，泵才会启动。这实现了从传统压力开关的被动、瞬时响应，到主动、延迟判断的智能跃迁，从根本上杜绝了无效和有害的频繁启停。二、通过第一凸块与第二凸块隔断形成的钩状泵腔形成光滑、高效的主流道，保证了良好的自吸性能。

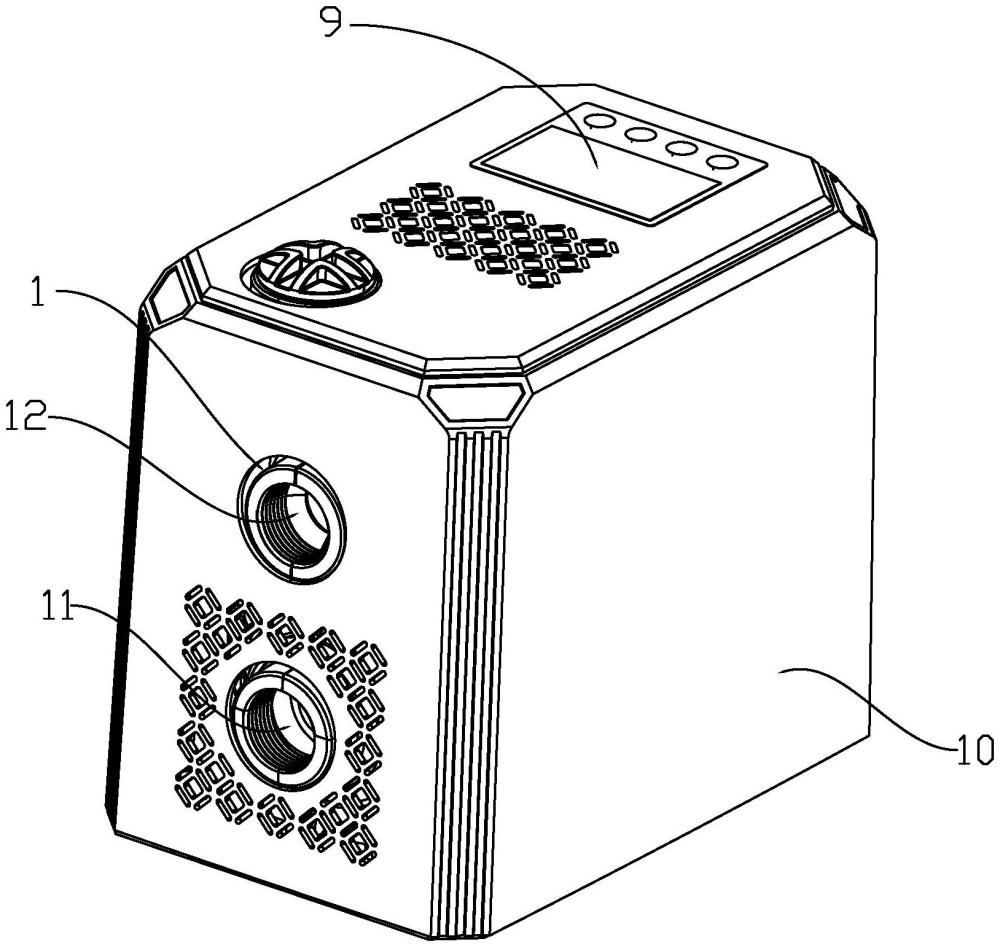

1.一种永磁智能泵，包括泵体(1)及永磁电机(2)，所述泵体(1)设有进水孔(11)与出水孔(12)，所述泵体(1)与永磁电机(2)之间通过连接件(3)固定连接；所述泵体(1)和连接件(3)之间形成有泵腔(14)，其特征在于：所述泵体(1)上还设置有与泵腔(14)同轴的环形储水腔(18)，所述储水腔(18)与泵腔(14)通过隔档部(110)隔离并且仅通过进水口(15)连通，所述泵体(1)位于进水口(15)的上方设置有与进水口(15)连通的进水腔(19)，所述进水腔(19)上设置有压力罐(6)，所述储水腔(18)的轴向连通进水孔(11)，所述进水口(15)高于进水孔(11)设置，所述泵腔(14)内设置有叶轮(5)。

2.根据权利要求1所述的一种永磁智能泵，其特征在于：所述连接件(3)上形成有光滑的凸字形第一凸块(31)，所述泵体(1)上对应形成有光滑的凸字形第二凸块(13)，所述第一凸块(31)与第二凸块(13)相对布置，并在二者外周共同围合构成钩状的泵腔(14)；所述泵腔(14)于第二凸块(13)上端的两侧分别开设有进水口(15)与出水口(16)，所述进水口(15)与进水管相连通，所述出水口(16)与出水管相连通；所述叶轮(5)的两端面分别与第一凸块(31)和第二凸块(13)的端面相邻近。

3.根据权利要求2所述的一种永磁智能泵，其特征在于：所述的泵体(1)上端位于出水口(16)的上方设置有出水腔(17)，所述出水腔(17)连通出水口(16)和出水孔(12)，所述出水腔(17)上设置有流量传感器(4)和压力传感器(7)。

4.根据权利要求2所述的一种永磁智能泵，其特征在于：所述叶轮(5)包括同轴设置并依次相连的第一挡板(51)、第二挡板(52)及第三挡板(53)，其中，所述第一挡板(51)的轴向宽度小于第二挡板(52)的轴向宽度，所述第三挡板(53)的轴向宽度自与所述第二挡板(52)相接处起沿径向逐渐减小。

5.根据权利要求4所述的一种永磁智能泵，其特征在于：所述的第三挡板(53)两侧成型有若干叶片(531)，所述叶片(531)的端面与第二挡板(52)的端面平齐，所述第二挡板(52)的端面分别与第一凸块(31)和第二凸块(13)的端面相邻近。

6.根据权利要求5所述的一种永磁智能泵，其特征在于：所述的第一挡板(51)上设置有过水孔(511)。

7.根据权利要求6所述的一种永磁智能泵，其特征在于：所述进水口(15)与所述叶片(531)沿所述叶轮(5)的轴向设置。

8.根据权利要求6所述的一种永磁智能泵，其特征在于：所述出水口(16)与所述叶片(531)沿所述叶轮(5)的径向设置。

9.根据权利要求1~8任意一项所述的一种永磁智能泵，其特征在于：还包括可拆卸连接的外壳(10)和底座(20)，所述永磁电机(2)通过固定件与底座(20)固定，所述外壳(10)上端还设置有操作面板(9)。
