一种高压鼓风机轴封的高效密封结构的制作方法

本技术涉及高压鼓风机的，尤其是涉及一种高压鼓风机轴封的高效密封结构。

背景技术：

1、压鼓风机是一种能够产生较高压力气体的动力输送设备，它通过电机驱动内部的叶轮高速旋转，叶轮在旋转过程中对气体做功，使气体的动能增加，气体在叶轮的作用下被甩向叶轮边缘，进入蜗壳，蜗壳对气体起到导向作用，使气体的流动方向发生改变，同时随着蜗壳通道截面积的逐渐增大，气体的流速逐渐降低，而压力则进一步升高，最终高压气体从鼓风机的出风口排出。高压鼓风机具有压力高、流量稳定、运行可靠等特点，其压力范围相较于普通风机要大很多，能够满足一些对气体压力有较高要求的特殊工况。

2、传统的鼓风机的轴封是通过设置密封圈来实现密封的，但是鼓风机长时间使用后密封圈会发生磨损，从而导致轴承端盖的密封效果逐渐变差而开始渗油，因此需要拆卸密封圈进行更换，而传统的对鼓风机的轴封密封圈拆卸较为繁琐不便，不便于进行快速拆卸更换，导致在更换时效率降低，实用性较低，因此存在一定的弊端。

3、因此，为解决上述问题，本实用新型提供了一种高压鼓风机轴封的高效密封结构。

技术实现思路

1、本实用新型的目的在于提供一种高压鼓风机轴封的高效密封结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种高压鼓风机轴封的高效密封结构，包括鼓风机本体，所述鼓风机本体的外部安装有承载座，所述承载座的外部中心位置开设有通孔，所述鼓风机本体的外部且穿过通孔设置有转动轴，所述承载座的外部两端对称安装有固定板，所述承载座的外部且位于通孔的顶部和底部均安装有导轨，所述承载座的外部位于两个导轨上且位于通孔的两侧均安装有活动座，所述活动座的外部开设有导向槽，所述活动座的外部一端均设置有固定弧板，所述固定弧板的外部一侧且位于导向槽的内部安装有导向块，所述固定弧板的内侧壁上且紧贴转动轴的外部安装有密封垫。

3、优选的，所述固定板上均设置有调节螺栓，所述调节螺栓的一端穿过固定板后与活动座的外部之间转动连接，所述调节螺栓的外环面与固定板的内部之间螺纹连接。

4、优选的，所述活动座与两个导轨的外部之间滑动连接，且所述活动座移动时与承载座的外部相贴合。

5、优选的，所述活动座的外部且位于导向槽的顶部和底部均安装有伸缩杆，所述伸缩杆的外环面上安装有复位弹簧，所述伸缩杆的外部一端之间共同安装有握把，所述握把的外部两端且靠近伸缩杆安装有定位杆。

6、优选的，所述导向块的外侧面尺寸与导向槽的内侧壁尺寸相适配，且所述导向块接入到导向槽的内部时固定弧板紧贴活动座的外部。

7、优选的，所述固定弧板的外部且位于导向块的两侧均安装有固定耳，所述固定耳的外部开设有定位孔，所述固定弧板紧贴活动座的外部时定位杆可接入到定位孔的内部。

8、综上所述，本实用新型包括以下有益技术效果：

9、该一种高压鼓风机轴封的高效密封结构，通过旋转调节螺栓时调节螺栓会相对固定板移动，从而推动或拉动活动座沿着导轨移动进而调整活动座的位置，使固定弧板上的密封垫能更好地紧贴转动轴，保证密封效果，当需要更换密封垫时拉动握把，握把带动伸缩杆伸长，同时复位弹簧被拉伸，定位杆随之移动，当固定弧板移动到合适位置紧贴活动座外部后松开握把，复位弹簧的弹力使伸缩杆缩短带动握把和定位杆复位，定位杆在复位弹簧的作用下接入到固定耳上的定位孔内，实现对固定弧板的定位固定，拆装便利，便于对密封垫进行更换，操作便利，实用性更佳。

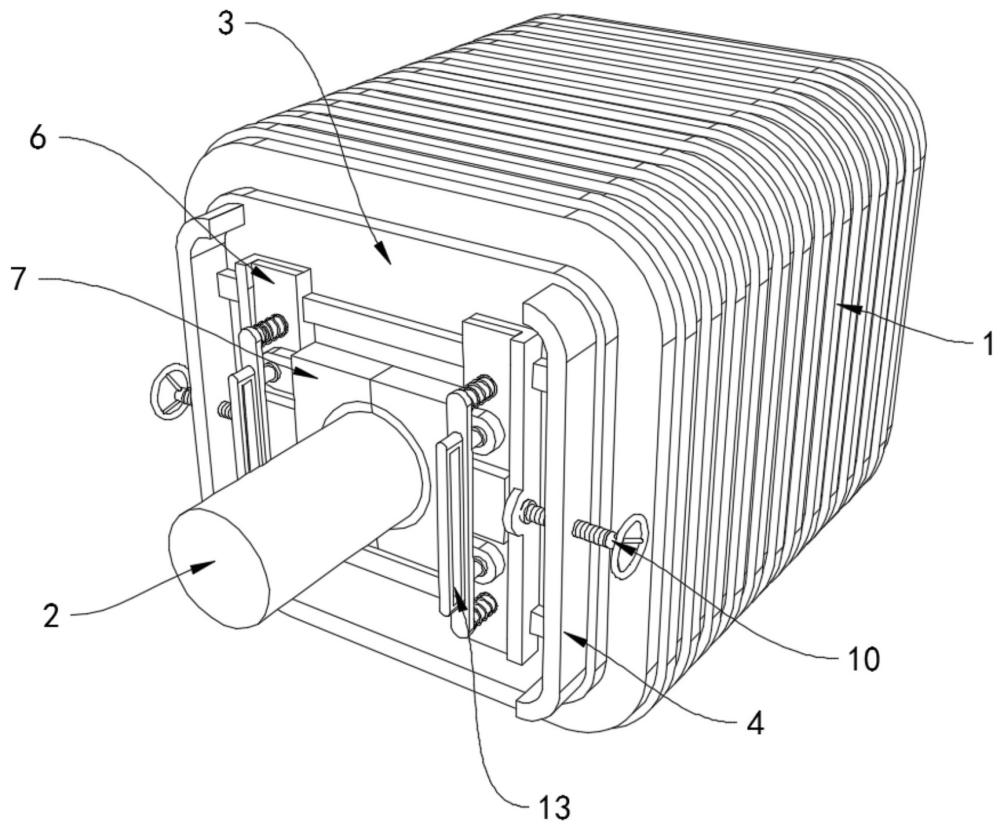

1.一种高压鼓风机轴封的高效密封结构，包括鼓风机本体（1），其特征在于：所述鼓风机本体（1）的外部安装有承载座（3），所述承载座（3）的外部中心位置开设有通孔（301），所述鼓风机本体（1）的外部且穿过通孔（301）设置有转动轴（2），所述承载座（3）的外部两端对称安装有固定板（4），所述承载座（3）的外部且位于通孔（301）的顶部和底部均安装有导轨（5），所述承载座（3）的外部位于两个导轨（5）上且位于通孔（301）的两侧均安装有活动座（6），所述活动座（6）的外部开设有导向槽（601），所述活动座（6）的外部一端均设置有固定弧板（7），所述固定弧板（7）的外部一侧且位于导向槽（601）的内部安装有导向块（8），所述固定弧板（7）的内侧壁上且紧贴转动轴（2）的外部安装有密封垫（9）。

2.根据权利要求1所述的一种高压鼓风机轴封的高效密封结构，其特征在于：所述固定板（4）上均设置有调节螺栓（10），所述调节螺栓（10）的一端穿过固定板（4）后与活动座（6）的外部之间转动连接，所述调节螺栓（10）的外环面与固定板（4）的内部之间螺纹连接。

3.根据权利要求2所述的一种高压鼓风机轴封的高效密封结构，其特征在于：所述活动座（6）与两个导轨（5）的外部之间滑动连接，且所述活动座（6）移动时与承载座（3）的外部相贴合。

4.根据权利要求1所述的一种高压鼓风机轴封的高效密封结构，其特征在于：所述活动座（6）的外部且位于导向槽（601）的顶部和底部均安装有伸缩杆（11），所述伸缩杆（11）的外环面上安装有复位弹簧（12），所述伸缩杆（11）的外部一端之间共同安装有握把（13），所述握把（13）的外部两端且靠近伸缩杆（11）安装有定位杆（14）。

5.根据权利要求1所述的一种高压鼓风机轴封的高效密封结构，其特征在于：所述导向块（8）的外侧面尺寸与导向槽（601）的内侧壁尺寸相适配，且所述导向块（8）接入到导向槽（601）的内部时固定弧板（7）紧贴活动座（6）的外部。

6.根据权利要求5所述的一种高压鼓风机轴封的高效密封结构，其特征在于：所述固定弧板（7）的外部且位于导向块（8）的两侧均安装有固定耳（15），所述固定耳（15）的外部开设有定位孔（1501），所述固定弧板（7）紧贴活动座（6）的外部时定位杆（14）可接入到定位孔（1501）的内部。
