佩戴式调温装置的制作方法

本技术涉及调温装置，尤其涉及一种佩戴式调温装置。

背景技术：

1、挂脖风扇是一种典型的佩戴式调温装置，通过佩戴在颈部可以解放使用者双手。其内部设置有风扇吹出的气流可以吹向脸部进行降温，在一些产品中还设置有半导体制冷片进行制冷调温，通过调温件接触使用者颈部皮肤实现降温效果。但是不同的使用者颈部粗细不同，而传统的挂脖风扇的佩戴空间是固定的，对于颈部较粗的使用者佩戴过紧不舒适，对于颈部较细的佩戴者调温件无法接触颈部皮肤、且出风口吹出的气流无法吹向面部而降温效果不佳。

技术实现思路

1、因此，为克服现有技术中的至少部分缺陷和不足，本实用新型实施例提供一种佩戴式调温装置，具有多种转动方式，便于用户根据自身情况调节佩戴空间的大小和出风角度，适配性更好。

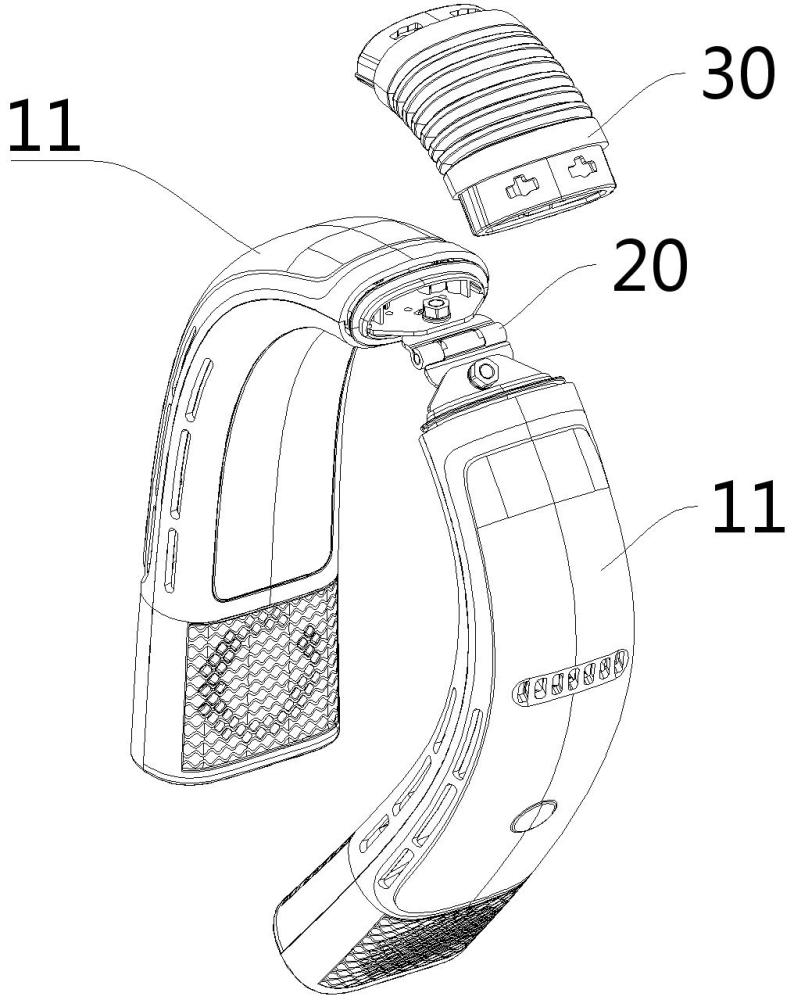

2、本实用新型实施例提供一种佩戴式调温装置，包括：装置主体，所述装置主体包括两个主体部；两个所述主体部中至少一者上形成有出风口；所述装置主体形成有被两个所述主体部围合的佩戴空间；风扇组件，设置在所述装置主体内且用于提供从所述出风口吹出的气流；转动组件，连接于两个所述主体部之间；所述转动组件包括转轴组件，所述转轴组件包括轴向互不平行的第一转轴和第二转轴，两个所述主体部彼此远离的端部通过所述第一转轴沿第一方向靠近或远离运动以调节所述佩戴空间的大小；所述两个主体部通过所述第二转轴沿第二方向运动以调节所述出风口的朝向。

3、在一些实施例中，所述转动组件还包括连接组件，所述连接组件包括：第一连接件，具有相对的第一端和第二端，第一端连接至两个所述主体部之一，所述第二端形成第一卷圆轴套；所述第一转轴穿设于所述第一卷圆轴套中并与所述第一卷圆轴套转动连接；第二连接件，具有相对的第三端和第四端，所述第三端连接至两个所述主体部之另一；所述第四端连接至所述第一转轴；所述第一连接件和所述第二连接件可通过所述第一转轴沿所述第一方向转动；所述第一连接件和所述第二连接件中至少一者作为目标连接件，所述目标连接件上形成第一连接片，所述第一连接片上设置有第一通孔，所述第二转轴穿设于所述第一通孔中并与所述第一连接片转动连接。

4、在一些实施例中，所述第一连接件上设置有第一转动限位部；所述第二连接件上设置有第二转动限位部；所述第一转动限位部与所述第二转动限位部相互配合以限位两个所述主体部沿所述第一方向转动的幅度。

5、在一些实施例中，所述第四端形成第二卷圆轴套；所述第一转轴还穿设于所述第二卷圆轴套；所述连接组件还包括第三连接件；所述第三连接件连接于所述目标连接件和相应的所述主体部之间；所述第三连接件上形成有第二通孔，所述第三连接件和所述第一连接片至少部分叠设，所述第一通孔与所述第二通孔连通，所述第二转轴穿设于所述第一通孔和所述第二通孔；所述第三连接件通过所述第二转轴与所述目标连接件转动连接。

6、在一些实施例中，所述第一连接件和所述第二连接件均为所述目标连接件，所述连接组件包括两个所述第三连接件，所述转轴组件包括两个所述第二转轴，每一个所述第三连接件通过一个所述第二转轴与对应的所述目标连接件连接。

7、在一些实施例中，所述第一卷圆轴套上设置有第一转动限位部，所述第二卷圆轴套上形成有第二转动限位部，所述第一转动限位部和所述第二转动限位部配合连接以限位所述第一连接件和所述第二连接件沿第一方向相对转动的角度。

8、在一些实施例中，所述第一转动限位部为形成于所述第一卷圆轴套朝向所述第二卷圆轴套的端面上形成的凹陷部，所述第二转动限位部为形成于所述第二卷圆轴套朝向所述第一卷圆轴套的端面上形成的凸起部，所述凸起部伸入至所述凹陷部内。

9、在一些实施例中，所述第一连接片上形成有第三转动限位部，所述第三连接件上形成有第四转动限位部，所述第三转动限位部与所述第四转动限位部配合连接以限位所述第一连接片和所述第三连接件沿所述第二方向相对转动的角度。

10、在一些实施例中，所述第三转动限位部和所述第四转动限位部之一为弧形通孔，所述第三转动限位部和所述第四转动限位部之另一为凸块，所述凸块伸入之所述弧形通孔内。

11、在一些实施例中，所述第三连接件上设置有多对束线孔，所述多对束线孔分别位于所述第二通孔沿所述第二方向上的相对两侧。

12、在一些实施例中，所述转轴组件包括连接部，所述第一转轴和所述第二转轴的端部分别连接于所述连接部，所述第四端上形成有所述第一连接片，所述第二转轴远离所述连接部的一端穿过所述第一通孔；所述第一连接件和所述第二连接件通过所述第一卷圆轴套绕所述第一转轴转动而沿所述第一方向相对转动；所述第一连接件和所述第二连接件通过所述第一连接片绕所述第二转轴转动而沿所述第二方向相对转动。

13、在一些实施例中，所述第二转轴为螺柱，所述转轴组件还包括：螺母，所述螺母与所述螺柱螺纹连接；弹簧垫片，夹设在所述螺母和所述第一连接片之间。

14、在一些实施例中，还包括保护件，所述保护件的两端分别连接于两个所述主体部，且所述保护件套设在所述转动组件外。

15、在一些实施例中，所述保护件上设置有褶皱结构；和/或，所述保护件为软质胶件。

16、在一些实施例中，两个所述主体部中的每一个的内部设置有安装柱，所述安装柱的侧面凸设有定位部；所述保护件的两端上分别设置有第一安装定位孔，所述第一安装定位孔的外周凹设形成有第一限位凹槽，所述安装柱穿设于所述第一安装定位孔，所述定位部穿设于所述第一限位凹槽。

17、在一些实施例中，所述转动组件的两端上分别形成有安装部，所述安装部上设有安装孔，所述安装部通过所述安装孔卡接于所述安装柱。

18、在一些实施例中，两个所述主体部中的每一个的内部还设置有卡固件，所述卡固件卡设于所述安装柱上，所述安装部夹设于所述定位部和所述卡固件之间。

19、在一些实施例中，两个所述主体部中的每一个还包括外壳，所述外壳包括相对的第一壳和第二壳，所述第一壳上形成有支撑块，所述第二壳上设置有所述安装柱，所述支撑块设于卡固件远离所述定位部的一侧。

20、在一些实施例中，还包括，两个支撑件，每一个所述支撑件连接于所述主体部且套设在所述保护件连接于所述主体部的端部内，所述支撑件的硬度大于所述保护件的硬度。

21、在一些实施例中，每一个所述支撑件上形成有第一定位部，所述保护件的两端上形成有与相应的所述第一定位部匹配的第二定位部，每一个所述第一定位部与相应的所述第二定位部嵌设配合。

22、在一些实施例中，两个所述主体部中至少一者包括外壳和导温件，所述导温件位于所述外壳朝向所述佩戴空间的一侧；所述导温件上形成有卡扣部，所述卡扣部穿过所述外壳伸入至所述外壳内，对应的所述第二定位部朝向所述外壳的一侧凹陷形成避让所述卡扣部的避让空间。

23、在一些实施例中，每一个所述支撑件内形成有安装槽，所述转动组件连接所述主体部的端部插设在所述安装槽内；和/或，两个所述主体部中的每一个的内部设置有安装柱，所述安装柱的侧面设有定位部125；所述支撑件上设置有第四安装定位孔，所述第四安装定位孔的外周凹设形成有第二限位凹槽，所述安装柱穿设于所述第四安装定位孔，所述定位部穿设于所述第二限位凹槽。

24、由上可知，本实用新型上述实施例可以达成以下一个或多个有益效果：通过在连接于两个主体部之间的转动组件中设置互不平行的第一转轴和第二转轴，使得两个主体部之间绕不同的方向转动，可以调节佩戴空间大小以匹配不同粗细的颈部，同时还可调节出风口角度以使得佩戴空间变化后仍能朝向脸部吹风。
