一种引风机负压智能稳定调节系统的制作方法

本发明涉及一种引风机负压智能稳定调节系统。

背景技术：

1、炉膛负压是锅炉燃烧稳定的核心参数，负压过大会导致漏风增大、排烟热损失升高、风机能耗增加；负压过小易出现炉膛冒正压、烟气外漏、安全隐患。现有引风机负压调节系统存在诸多缺陷：一是依赖固定pid参数，燃烧扰动、风量变化时负压波动剧烈；二是单双风机并列运行无协同策略，易出现出力不均、抢风现象；三是变频调节与挡板调节匹配不合理，调节精度低、能耗高；四是机组启停、磨煤机启停扰动工况下，负压抗干扰能力差，极易超限。

技术实现思路

1、本发明的目的是为了弥补现有技术的不足，提供了一种引风机负压智能稳定调节系统。

2、上述的目的通过以下的技术方案实现：

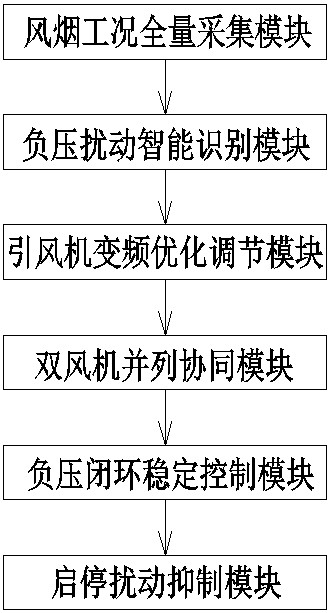

3、一种引风机负压智能稳定调节系统，其组成包括：

4、风烟工况全量采集模块，采集负压调节所需全维度工况、设备参数，为扰动识别与调节提供数据支撑；

5、负压扰动智能识别模块，精准识别负压扰动来源与扰动强度，匹配差异化抑制策略；

6、引风机变频优化调节模块，以变频调节为主、挡板修正为辅，优化风机调节方式，提升精度、降低能耗；

7、双风机并列协同模块，解决双引风机并列运行抢风、出力不均问题，实现风机均衡协同运行；

8、负压闭环稳定控制模块，闭环校正负压偏差，抑制波动，维持炉膛负压长期稳定；

9、启停扰动抑制模块，针对机组、辅机启停强扰动工况，采用专属稳控策略，抑制负压大幅波动。

10、所述的一种引风机负压智能稳定调节系统，所述的风烟工况全量采集模块包括：

11、负压采集单元，多点采集炉膛入口、出口、尾部烟道负压值，计算均值与波动差值；

12、风烟参数采集单元，采集总送风风量、烟气流量、炉膛温度、含氧量、磨煤机启停状态；

13、风机参数采集单元，采集两台引风机运行频率、电流、挡板开度、出力、振动参数；

14、工况采集单元，采集机组负荷、负荷变化率、锅炉启停、辅机切换工况信号。

15、所述的一种引风机负压智能稳定调节系统，所述的负压扰动智能识别模块包括：

16、扰动类型识别单元，识别送风波动、磨煤机启停、负荷变化、烟道堵塞、风机失衡五类扰动；

17、扰动强度判定单元，根据负压波动幅度、变化率，划分轻微、一般、强扰动三个等级；

18、扰动预判单元，根据辅机启停、负荷动作前置信号，提前预判即将产生的负压扰动。

19、所述的一种引风机负压智能稳定调节系统，所述的引风机变频优化调节模块包括：

20、基准频率计算单元，根据炉膛负压偏差、烟气总量，计算引风机最优运行基准频率；

21、动态变频修正单元，负压小幅波动时采用变频微调，大幅波动时变频快速响应与挡板辅助修正；

22、能耗最优单元，在负压达标前提下，优化风机运行频率，降低节流损耗与设备能耗。

23、所述的一种引风机负压智能稳定调节系统，所述的双风机并列协同模块包括：

24、出力均衡监测单元，实时对比两台引风机频率、电流、风量出力差值，判定失衡状态；

25、协同分配单元，动态分配两台风机运行频率与挡板开度，保证出力偏差控制在合理范围；

26、抢风抑制单元，识别风机抢风工况时，自动修正出力配比，稳定烟道风压分布。

27、所述的一种引风机负压智能稳定调节系统，所述的负压闭环稳定控制模块包括：

28、偏差闭环调节单元，实时校正负压稳态偏差，消除累积误差，保证负压稳定在设定区间；

29、波动抑制单元，针对高频小幅波动，采用滤波平滑+小参数微调，避免频繁动作震荡；

30、超限保护单元，负压超上下限阈值时，触发快速调节与报警，杜绝安全隐患。

31、所述的一种引风机负压智能稳定调节系统，所述的启停扰动抑制模块包括：

32、扰动前置补偿单元，磨煤机、风机启停前，提前预置引风机出力补偿，抵消瞬时扰动；

33、缓动调节单元，扰动工况下降低调节速率，避免风机大幅动作引发二次波动；

34、工况锁定单元，强扰动期间锁定负压调节参数，避免参数频繁切换导致失稳。

35、有益效果

36、1.本发明实现扰动预判前置调节，大幅提升负压抗干扰能力；双风机协同调控彻底解决并列运行失衡、抢风问题；变频+挡板分级调节兼顾精度与节能；专属启停扰动策略解决特殊工况负压失控问题，有效提升锅炉燃烧稳定性，降低风机能耗与设备损耗。

1.一种引风机负压智能稳定调节系统，其特征是：其组成包括：

2.根据权利要求1所述的一种引风机负压智能稳定调节系统，其特征是：所述的风烟工况全量采集模块包括：

3.根据权利要求1所述的一种引风机负压智能稳定调节系统，其特征是：所述的负压扰动智能识别模块包括：

4.根据权利要求1所述的一种引风机负压智能稳定调节系统，其特征是：所述的引风机变频优化调节模块包括：

5.根据权利要求1所述的一种引风机负压智能稳定调节系统，其特征是：所述的双风机并列协同模块包括：

6.根据权利要求1所述的一种引风机负压智能稳定调节系统，其特征是：所述的负压闭环稳定控制模块包括：

7.根据权利要求1所述的一种引风机负压智能稳定调节系统，其特征是：所述的启停扰动抑制模块包括：
