锅炉引风机控制系统及锅炉系统的制作方法

本技术属于锅炉设备，具体涉及一种锅炉引风机控制系统及锅炉系统。

背景技术：

1、在火力发电、供热等行业的锅炉运行中，引风系统是锅炉设备之一，其作用是将锅炉燃烧产生的烟气持续排出炉膛，维持稳定的负压环境，引风机的运行状态会影响到锅炉的燃烧效率、安全性和能耗水平。

2、传统的锅炉引风控制方式通常较为单一，一方面引风机以恒定功率运行会造成显著的能耗浪费，引风机直接启动的运行方式对电网冲击较大，增加了维护成本，另一方面，运行人员手动操作调整引风机的运行功率，难以根据锅炉负荷、温度、煤量等多参数的变化进行适配调节。

技术实现思路

1、本申请提出一种锅炉引风机控制系统及锅炉系统，可实现对锅炉引风机运行状态的适配调节，进而降低锅炉风机的能源损耗和运行成本。

2、为实现上述目的，本实用新型提供如下技术方案：

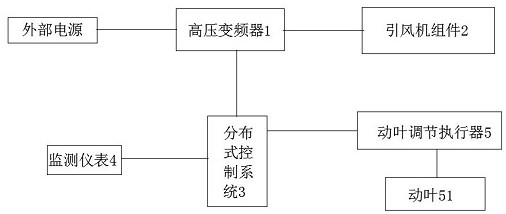

3、一种锅炉引风机控制系统，包括：高压变频器、引风机组件、以及分布式控制系统；

4、所述高压变频器的电源输入端用于与外部电源连接，所述高压变频器输出端通过动力电缆与引风机组件的电源输入端连接；

5、所述引风机组件的出风口用于连接至锅炉烟道；

6、所述分布式控制系统通过控制电路分别与所述高压变频器的控制端、通信连接，所述分布式控制系统与锅炉的监测仪表通信连接，所述监测仪表用于获取锅炉实时运行参数。

7、在本申请的一个实施例中，所述锅炉实时运行参数包括锅炉炉膛负压、烟气含氧量、主蒸汽压力、锅炉总风量及给煤量中的至少一种。

8、在本申请的一个实施例中，所述引风机组件包括引风机电机和引风机本体，所述引风机电机的输出轴与所述引风机本体传动连接。

9、在本申请的一个实施例中，所述引风机本体的动叶与所述动叶调节执行器传动连接，所述动叶调节执行器与所述分布式控制系统通信连接。

10、在本申请的一个实施例中，所述动叶调节执行器为电动执行机构或液压执行机构。

11、在本申请的一个实施例中，所述分布式控制系统为dcs系统或plc控制系统。

12、一种锅炉系统，包括锅炉本体和锅炉引风机控制系统，所述锅炉引风机控制系统的引风机组件的出风口与所述锅炉本体的烟道相连接。

13、综上，本申请提出的技术方案包括以下有益技术效果：本申请通过分布式控制系统集成锅炉的运行参数，对高压变频器，电机转速和引风机本体出风口动叶板开度进行协同控制，实现了引风系统与锅炉负荷的匹配，相较于现有单一人工手动控制方式，本系统能够提高引风机组件能源利用效率，即降低引风机电机电耗及整体运行成本。

1.一种锅炉引风机控制系统，其特征在于，包括：高压变频器、引风机组件、以及分布式控制系统；

2.根据权利要求1所述的锅炉引风机控制系统，其特征在于，所述锅炉实时运行参数包括锅炉炉膛负压、烟气含氧量、主蒸汽压力、锅炉总风量及给煤量中的至少一种。

3.根据权利要求1所述的锅炉引风机控制系统，其特征在于，所述引风机组件包括引风机电机和引风机本体，所述引风机电机的输出轴与所述引风机本体传动连接。

4.根据权利要求3所述的锅炉引风机控制系统，其特征在于，所述引风机本体的动叶与动叶调节执行器传动连接，所述动叶调节执行器与所述分布式控制系统通信连接。

5.根据权利要求4所述的锅炉引风机控制系统，其特征在于，所述动叶调节执行器为电动执行机构或液压执行机构。

6.根据权利要求1所述的锅炉引风机控制系统，其特征在于，所述分布式控制系统为dcs系统或plc控制系统。

7.一种锅炉系统，其特征在于，包括锅炉本体及如权利要求1至6中任一项所述的锅炉引风机控制系统，所述锅炉引风机控制系统的引风机组件的出风口与所述锅炉本体的烟道相连接。
