一种多豆仓咖啡机的制作方法

本发明涉及咖啡机，更具体地说，是涉及一种多豆仓咖啡机。

背景技术：

1、目前，市面上主流咖啡机多配置单一豆仓结构，仅能容纳并使用单一品类咖啡豆进行制作，存在极大使用局限。用户如需切换不同风味、烘焙度的咖啡豆，需手动清空豆仓、清理磨豆通道残留咖啡粉，操作流程繁琐耗时。该结构无法适配家庭多人差异化饮用、商用多品类出品等多元场景，难以兼顾浅烘单品豆、深烘拼配豆等不同咖啡豆的即时制作需求，设备通用性与实用性较差，无法满足当下多样化的咖啡饮用需求。

技术实现思路

1、本发明要解决的技术问题是提供一种多豆仓咖啡机，以克服上述现有技术的不足。

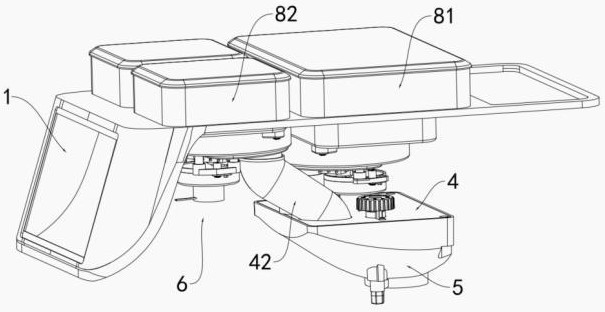

2、为了解决上述技术问题，本发明的技术方案为：一种多豆仓咖啡机，包括机体，一级豆仓，研磨组件，其特征在于：还包括二级豆仓、定量分豆装置，一级豆仓至少包括第一豆仓、第二豆仓两个豆仓，第一豆仓、第二豆仓分别通过定量分豆装置连通二级豆仓，使第一豆仓或第二豆仓内的咖啡豆进入二级豆仓，所述二级豆仓连接研磨组件，所述定量分豆装置包括分豆盒、豆盒、旋转驱动组件，所述分豆盒设置分豆腔，所述分豆腔具有第一开口、第二开口，所述豆盒设置二级下豆口连通二级豆仓，所述旋转驱动组件驱动分豆盒在豆盒内旋转，分豆盒具有第一状态、第二位置，在第一状态时，所述第一开口连通第一豆仓或第二豆仓的一级下豆口，在第二位置时，所述第二开口连通二级下豆口。

3、还包括第三豆仓，第一豆仓配套一个定量分豆装置，第二豆仓和第三豆仓共用一个定量分豆装置。

4、还包括豆仓安装座，三个豆仓均安装在豆仓安装座上，所述豆仓安装座对应每个豆仓设置镂空的豆仓口，每个豆仓的一级下豆口与豆仓安装座上对应的豆仓口重叠。

5、二级下豆口连接第一接豆管或者第二接豆管，咖啡豆通过第一接豆管或者第二接豆管落入二级豆仓。

6、所述旋转驱动组件包括电机、分豆盒转轴支架、微动开关，环绕分豆盒转轴支架设置两个或三个微动开关，分豆盒转轴支架的基部设置开关触头，当开关触点随分豆盒转轴支架旋转经过微动开关时，开关触点触发微动开关。

7、所述豆盒的底壁设置跌级沉腔，分豆腔具有筒壁，跌级沉腔的轮廓与筒壁的旋转路径相适配。

8、还包括抽真空气路、主控板，所述抽真空气路包括隔膜泵，单向阀，三通接头，负压检测开关，电磁阀；所述一级豆仓设置第一进气口和第一出气口；所述隔膜泵包括第二进气口和第二出气口；所述第一进气口与所述电磁阀连接，电磁阀的另一侧为与外界环境连通的进气侧；所述三通接头分别与所述第一出气口、所述第二进气口、所述负压检测开关连通；所述隔膜泵的第二出气口与二级豆仓连接。

9、所述分豆盒设置密封腔，密封腔内设置豆仓密封结构，所述豆仓密封结构包括密封圈、密封板、弹簧，所述密封圈安装在密封板上，所述弹簧设置在密封腔内且将密封板向上顶起，使得密封圈的外缘抵压在一级下豆口的边缘上，密封板将一级豆仓的一级下豆口密封关闭。

10、所述密封板连接限位杆，所述限位杆的末端设置挡环部，所述弹簧一端抵压密封板、另一端抵压在密封腔的底壁上，所述限位杆的挡环部在密封腔的底壁下方以防止密封板脱离密封腔。

11、所述密封腔的底壁设置过孔，所述密封板设置引脚，所述引脚穿过所述过孔。

12、采用上述技术方案，具有以下有益效果：

13、本发明有效解决了传统咖啡机仅支持单种咖啡豆制作的技术缺陷。本设备可兼容多种咖啡豆独立储存与切换使用，无需人工清空豆仓、清理磨豆通道，大幅简化换豆操作流程，省时高效。同时，大豆仓与小豆仓双通道独立出料结构可简化咖啡豆送豆通道结构，减小大豆仓至二级豆仓的垂直距离。多豆仓结构可满足家庭多人差异化饮用、商用多品类咖啡快速出品的使用场景，适配不同烘焙度、不同品类咖啡豆的制作需求，极大提升了咖啡机的通用性、实用性与使用体验，拓宽了设备的适用场景范围。并且，通过抽真空装置的设计有效解决了传统全自动咖啡机咖啡豆长期储存的保鲜问题，改善了用户的使用体验。

1.一种多豆仓咖啡机，包括机体，一级豆仓，研磨组件，其特征在于：还包括二级豆仓、定量分豆装置，所述一级豆仓至少包括第一豆仓、第二豆仓两个豆仓，第一豆仓、第二豆仓分别通过定量分豆装置连通二级豆仓，使第一豆仓或第二豆仓内的咖啡豆进入二级豆仓，所述二级豆仓连接研磨组件，所述定量分豆装置包括分豆盒、豆盒、旋转驱动组件，所述分豆盒设置分豆腔，所述分豆腔具有第一开口、第二开口，所述豆盒设置二级下豆口连通二级豆仓，所述旋转驱动组件驱动分豆盒在豆盒内旋转，分豆盒具有第一状态、第二位置，在第一状态时，所述第一开口连通第一豆仓或第二豆仓的一级下豆口，在第二位置时，所述第二开口连通二级下豆口。

2.根据权利要求1所述一种多豆仓咖啡机，其特征在于：还包括第三豆仓，第一豆仓配套一个定量分豆装置，第二豆仓和第三豆仓共用一个定量分豆装置。

3.根据权利要求2所述一种多豆仓咖啡机，其特征在于：还包括豆仓安装座，三个豆仓均安装在豆仓安装座上，所述豆仓安装座对应每个豆仓设置镂空的豆仓口，每个豆仓的一级下豆口与豆仓安装座上对应的豆仓口重叠。

4.根据权利要求3所述一种多豆仓咖啡机，其特征在于：二级下豆口连接第一接豆管或者第二接豆管，咖啡豆通过第一接豆管或者第二接豆管落入二级豆仓。

5.根据权利要求4所述一种多豆仓咖啡机，其特征在于：所述旋转驱动组件包括电机、分豆盒转轴支架、微动开关，环绕分豆盒转轴支架设置两个或三个微动开关，分豆盒转轴支架的基部设置开关触头，当开关触点随分豆盒转轴支架旋转经过微动开关时，开关触点触发微动开关。

6.根据权利要求1至5任一所述一种多豆仓咖啡机，其特征在于：所述豆盒的底壁设置跌级沉腔，分豆腔具有筒壁，跌级沉腔的轮廓与筒壁的旋转路径相适配。

7.根据权利要求1所述一种多豆仓咖啡机，其特征在于：还包括抽真空气路、主控板，所述抽真空气路包括隔膜泵，单向阀，三通接头，负压检测开关，电磁阀；所述一级豆仓设置第一进气口和第一出气口；所述隔膜泵包括第二进气口和第二出气口；所述第一进气口与所述电磁阀连接，电磁阀的另一侧为与外界环境连通的进气侧；所述三通接头分别与所述第一出气口、所述第二进气口、所述负压检测开关连通；所述隔膜泵的第二出气口与二级豆仓连接。

8.根据权利要求7所述一种多豆仓咖啡机，其特征在于：所述分豆盒设置密封腔，密封腔内设置豆仓密封结构，所述豆仓密封结构包括密封圈、密封板、弹簧，所述密封圈安装在密封板上，所述弹簧设置在密封腔内且将密封板向上顶起，使得密封圈的外缘抵压在一级下豆口的边缘上，密封板将一级豆仓的一级下豆口密封关闭。

9.根据权利要求8所述一种多豆仓咖啡机，其特征在于：所述密封板连接限位杆，所述限位杆的末端设置挡环部，所述弹簧一端抵压密封板、另一端抵压在密封腔的底壁上，所述限位杆的挡环部在密封腔的底壁下方以防止密封板脱离密封腔。

10.根据权利要求9所述一种多豆仓咖啡机，其特征在于：所述密封腔的底壁设置过孔，所述密封板设置引脚，所述引脚穿过所述过孔。
