一种用于清洁地板的机器和相关的可穿戴元件的制作方法

本发明涉及用于干式清洁和地板清洗的机器。

背景技术：

1、本质上，目前可用于清洁和处理地板的机器有两种类型：水平延伸并包括固定刚性导向手柄（可能可调节高度）的机器；以及设计较新式的机器，其手柄较长，不具有固定位置，而是可围绕至少一个轴线自由旋转，并且其中，机器的一部分部件（例如，清洁液箱（如有）和供电电池）沿导向手柄布置或容纳在导向手柄中。

2、第一种类型的机器（即所谓的“水平”机器）的缺点在于体积庞大，并且在狭小空间中（例如，在水槽下或桌子下或其他类型的家具下）或需要急转弯时或在通常较难行驶的路径中机动性差。

3、第二种类型的机器（即所谓的“垂直”机器）在狭窄空间中机动性要好得多，因为它们更紧凑，并且通常配备有适于促进机器头部移动的倾斜手柄。

4、特别地，在“垂直”地板清洁机器中，两个存在的箱体（即容纳清洁溶液的箱体和回收箱体）中的至少一个箱体定位在手柄上，以便减小头部的整体尺寸，从而允许在可用空间较小的情况下提高机器的可用性。

5、然而，即使是这种类型的地板清洁机器也存在与人体工程学和机动性相关的缺点。

6、事实上，在这种类型的机器中，由于在地板清洁机器操作期间液体的质量在箱体内部移位，可能会发生不平衡。手柄的运动影响实际施加到机器头部上的载荷，并且这种不期望的效果可能会叠加到由于头部上箱体中的液体移位而产生的类似效果上，并且根据两个箱体的填充程度，该效果还可能给操作者带来极大的麻烦。实际上，其结果是操控性差，这可能给操作者带来相当大的不适和体力消耗。当上述两个箱体都布置在机器手柄上时，情况更糟，因为用户需要操作和支撑更重的手柄，但头部较轻且惯性较小。

7、为了试图解决上述问题，一些地板清洁机器制造商因此尝试制造头部较重的机器，以减少操作者手臂上的负重，但结果是机器过于笨重，特别是对于诸如火车和地铁车厢清洁的应用来说，总高度必须最小化，同时人体工程学性能达到最佳，以确保在狭窄空间中和长时间操作时的可用性。

8、影响在头部上设有回收箱体的垂直型地板清洁机器的其他问题，也与该箱体本身的尺寸小有关，这实际上限制了其操作续航时间（autonomy）。这种类型的一些机器在手柄上具有容量不超过5升的箱体，并且其续航时间仅为15分钟，这远不足以满足专业用途。

9、因此，本发明的目的是提供一种用于处理和清洁地板的机器，其允许解决现有技术的问题。

技术实现思路

1、本说明书通过一种用于处理和清洁地板的机器解决了所描述的技术问题，该机器在第一实施例中为清洗-干燥器类型，包括：头部，该头部在下侧设有刷子；以及细长的可旋转手柄，该手柄铰接到该头部并可围绕至少一个旋转轴线自由旋转，并且适于可移除地容纳至少一个用于收集来自地板的污水的回收箱体。

2、该污水回收箱体连接到抽吸装置，该抽吸装置包括由电池供电的抽吸涡轮机，该抽吸涡轮机连接到抽吸回路，该抽吸回路在一端与布置在该头部下侧的地板刮水器相关联，该刮水器优选地但并非必须地包括两个密封唇部。根据本发明的地板清洁机器还包括清水或清洁溶液箱体，该箱体与用于从相关箱体抽取清水的液压回路相关联，该液压回路优选地包括泵和柔性可移除管，该柔性可移除管优选地设有截止阀并连接到定位在头部下部的刷子。

3、在根据该第一实施例的地板清洁机器中，为了最小化整体尺寸并有利于机动性和人体工程学，至少清水箱体或至少供电电池、或这两者都可从手柄和头部进行拆卸，以便布置在用户可穿戴的衣物上，使得手柄的重量和尺寸最小化，同时确保最大的清洁和干燥性能。

4、当供电电池不放置在机器头部上时，其通过设有快速释放电连接器的电线（wiring）连接到机器手柄。该电线可以容纳在上述手柄内部，用于连接布置在头部上的抽吸涡轮机。

5、当清水箱体存在并布置在用户可穿戴的背心上时，属于该液压回路的该柔性管的长度布置成允许用户在保持液压回路的正常功能性的同时方便地操纵地板清洁机器。

6、在另一优选实施例中，根据本发明的机器是干式真空吸尘器机器，其中，收集污物的容器由泡沫材料制成，以限制重量，从而改善机动性和人体工程学，并增加与传统箱体相比可用的体积，并且其中，如在先前描述的实施例中，电池可从设备移除并可插入到操作者可穿戴的腰带或另一衣物上。在这种情况下，电池将例如通过螺旋可伸缩电缆连接到干式真空吸尘器机器。

7、所描述的特征使得根据本发明的地板清洁机器允许非常高水平的机动性和可操纵性，以避免与目前可用的这种类型的机器相关的问题。

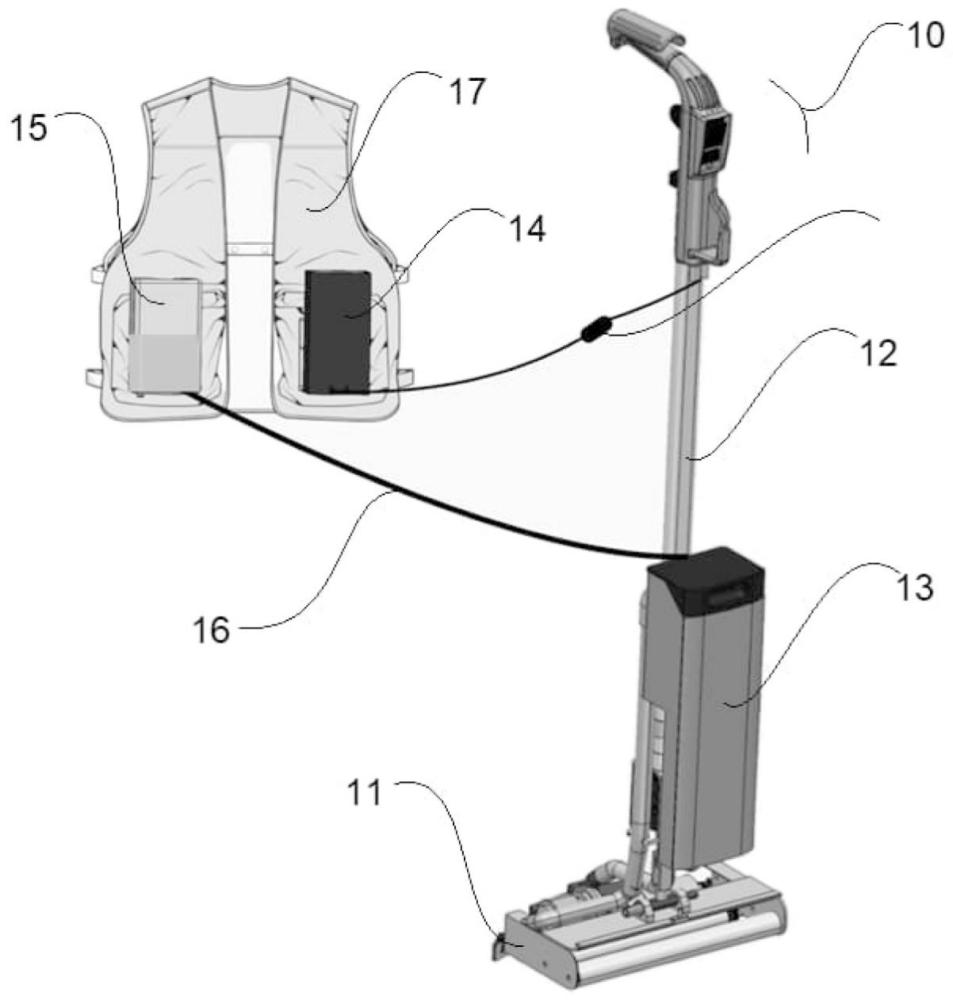

1.一种地板清洁机器（10），包括：头部（11），所述头部（11）在下侧设有用于清洁和/或抛光表面的至少一个元件；细长的可旋转手柄（12），所述细长的可旋转手柄（12）铰接到所述头部（11），并能够围绕至少一个旋转轴线自由旋转；至少一个回收容器（13），所述至少一个回收容器（13）用于收集从地板吸除的污物，所述回收容器（13）可移除地布置在所述手柄（12）上并连接到抽吸装置，所述抽吸装置包括由电池（14）供电的抽吸涡轮机，所述抽吸涡轮机连接到抽吸回路，所述抽吸回路的一端与所述头部（11）的下表面相关联，并与用于清洁和/或抛光表面的所述至少一个元件相关联，其中，所述电池（14）能够从所述手柄（12）和所述头部（11）拆卸，并适于布置在用户可穿戴的衣物（17）上。

2.根据权利要求1所述的地板清洁机器（10），包括

3.根据权利要求2所述的地板清洁机器（10），其中，所述清水或清洁溶液箱体（13）能够从所述手柄（12）和所述头部（11）拆卸，并适于布置在用户可穿戴的衣物（17）上。

4.根据权利要求2或3所述的地板清洁机器（10），其中，所述抽吸回路包括布置在所述头部（11）的下侧的地板刮水器（18）。

5.根据权利要求4所述的机器，其中，所述地板刮水器（18）包括两个密封唇部。

6.根据权利要求1至5中一项或多项所述的机器，其中，所述电池（14）连接到由螺旋可伸缩电缆制成的电线（21）。

7.根据权利要求6所述的机器，其中，所述电线（21）设有电连接器（19）。

8.根据权利要求7所述的机器，其中，所述电连接器（19）为快速释放类型。

9.根据权利要求2至8中一项或多项所述的机器，其中，所述液压回路包括用于从所述箱体（13）抽取水的泵（18）以及连接到所述头部（11）的柔性可移除管（16）。

10.根据权利要求9所述的机器，其中，所述柔性可移除管（16）包括截止阀。

11.根据权利要求2所述的机器，其中，所述回收容器（13）由泡沫材料制成。

12.根据权利要求1至11中一项或多项所述的机器，包括配置为容纳所述电池（14）的隔室（22）。
