透气床芯和床垫的制作方法

本技术属于床垫，具体涉及透气床芯和床垫。

背景技术：

1、现有床垫中的一些薄垫类产品，在表面设有横向切割槽进行透气，面层材料为透气材料，依靠材料自身轻薄的特性进行透气。当放置在密封床板或地面上时，薄垫上下方向的空气流动受限，面层材料(如吸湿排汗纤维)和表面透气槽效果有限，容易产生闷热情况。其它薄垫类产品也有类似问题。

技术实现思路

1、本实用新型针对现有床芯透气效果不佳的不足，提供一种透气床芯，提升床芯的透气效果。本实用新型同时提供一种采用此透气床芯的床垫。

2、为实现上述目的，本实用新型采用如下技术方案：透气床芯，透气床芯包括：

3、芯体，呈扁平状；

4、其中，芯体上形成横向透气通道和竖向透气通道，横向透气通道包括芯体上表面的多条上通道槽和芯体下表面的多条下通道槽，上通道槽和下通道槽通过竖向透气通道相连通。

5、本实用新型的透气床芯，其芯体上形成横向透气通道和竖向透气通道，横向透气通道包括芯体上表面的多条上通道槽和芯体下表面的多条下通道槽，上通道槽和下通道槽通过竖向透气通道相连通，当放置在不透气的支撑面上时，相连通的上通道槽、下通道槽和竖向透气通道仍能够获得较好的透气效果(上通道槽和下通道槽与床芯外部连通且不易被堵塞，同时上通道槽和下通道槽通过竖向透气通道连通)。当仅开设竖向透气通道和在下表面开设下通道槽，但未设置上通道槽时，竖向透气通道上端容易被堵塞，影响透气效果。未开设下通道槽时也同理。

6、作为改进，竖向透气通道位于上通道槽的底部。

7、作为改进，多条上通道槽的深度不同并呈波浪形分布；和/或，

8、多条下通道槽的深度不同并呈波浪形分布。

9、作为改进，芯体还开设与竖向透气通道相连通的中间通道槽。

10、作为改进，芯体包括上芯层和下芯层，上芯层的下表面和/或下芯层的上表面开设中间通道槽，中间通道槽、上通道槽和下通道槽通过竖向透气通道相连通；上芯层和下芯层的支撑特性不同。

11、作为改进，芯体包括上芯层、中芯层和下芯层，上芯层的下表面、中芯层的表面、下芯层的上表面中的至少一个开设中间通道槽，中间通道槽、上通道槽和下通道槽通过竖向透气通道相连通。

12、床垫，包括前述的透气床芯，芯体开设与竖向透气通道相连通的中间通道槽，床垫还包括外套以及位于透气床芯长度方向外侧面的送排风组件，透气床芯位于外套(02)中，送排风组件向中间通道槽送风或者对中间通道槽抽风。

13、作为床垫的改进，床垫还包括外套以及位于透气床芯长度方向外侧面的送排风组件，送排风组件和外套可拆卸连接，透气床芯位于外套中。

14、作为床垫的改进，送排风组件包括固定套和固定套中的多个排气扇以及固定套中的电池。

15、作为床垫的改进，送排风组件还包括固定套和排气扇之间的隔离网，排气扇具有厚度大于扇叶的框架，隔离网和框架贴合；固定套上开设通风孔；固定套通过缝合将排气扇和电池与其固定。

16、作为床垫的改进，送排风组件位于床垫的对应人体背部的区域；送排风组件向外侧吹风，外套为透气外套；

17、送排风组件和外套可拆卸连接；送排风组件和外套通过魔术贴连接，送排风组件上设有魔术贴钩面，外套上设有魔术贴毛面。

18、本实用新型的透气床芯的有益效果是：芯体上形成横向透气通道和竖向透气通道，横向透气通道包括芯体上表面的多条上通道槽和芯体下表面的多条下通道槽，上通道槽和下通道槽通过竖向透气通道相连通，当放置在不透气的支撑面上时，相连通的上通道槽、下通道槽和竖向透气通道仍能够获得较好的透气效果。

19、本实用新型的床垫，采用本实用新型的透气床芯，具有本实用新型的透气床芯的全部有益效果。

1.透气床芯，其特征在于：透气床芯包括：

2.根据权利要求1所述的透气床芯，其特征在于：竖向透气通道(12)位于上通道槽(111)的底部。

3.根据权利要求1所述的透气床芯，其特征在于：多条上通道槽(111)的深度不同并呈波浪形分布；和/或，

4.根据权利要求1所述的透气床芯，其特征在于：芯体(1)还开设与竖向透气通道(12)相连通的中间通道槽(113)。

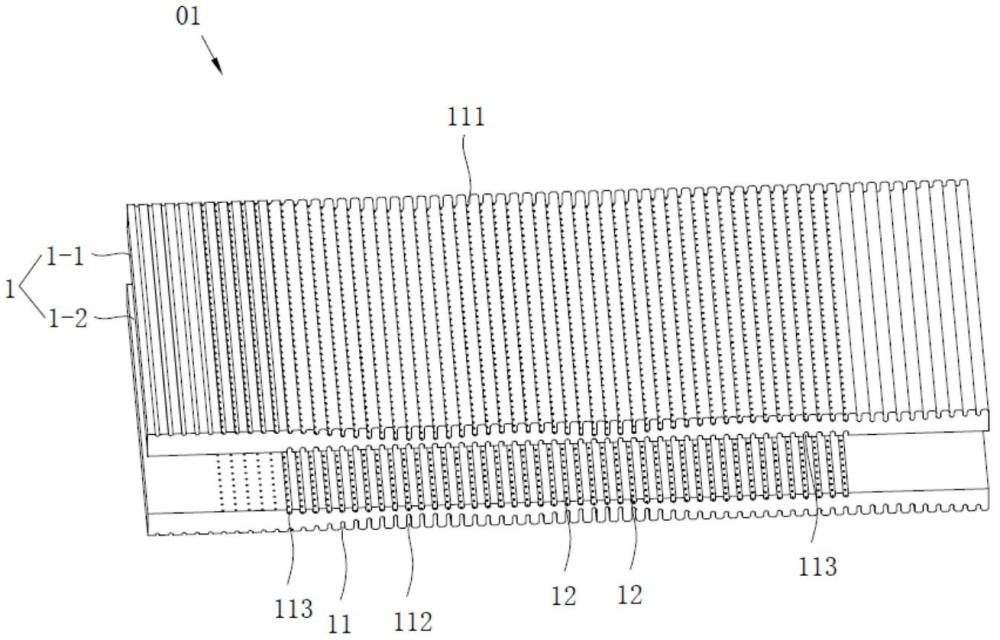

5.根据权利要求1所述的透气床芯，其特征在于：芯体(1)包括上芯层(1-1)和下芯层(1-2)，上芯层(1-1)的下表面和/或下芯层(1-2)的上表面开设中间通道槽(113)，中间通道槽(113)、上通道槽(111)和下通道槽(112)通过竖向透气通道(12)相连通；上芯层(1-1)和下芯层(1-2)的支撑特性不同。

6.根据权利要求1所述的透气床芯，其特征在于：芯体(1)包括上芯层(1-1)、中芯层和下芯层(1-2)，上芯层(1-1)的下表面、中芯层的表面、下芯层(1-2)的上表面中的至少一个开设中间通道槽(113)，中间通道槽(113)、上通道槽(111)和下通道槽(112)通过竖向透气通道(12)相连通。

7.床垫，其特征在于：包括权利要求1至5任一所述的透气床芯，芯体(1)开设与竖向透气通道(12)相连通的中间通道槽(113)，床垫还包括外套(02)以及位于透气床芯长度方向外侧面的送排风组件(03)，透气床芯位于外套(02)中，送排风组件(03)向中间通道槽(113)送风或者对中间通道槽(113)抽风。

8.根据权利要求7所述的床垫，其特征在于：送排风组件(03)包括固定套(2)和固定套(2)中的多个排气扇(3)以及固定套(2)中的电池(4)。

9.根据权利要求8所述的床垫，其特征在于：送排风组件(03)还包括固定套(2)和排气扇(3)之间的隔离网(5)，排气扇(3)具有厚度大于扇叶(32)的框架(31)，隔离网(5)和框架(31)贴合；固定套(2)上开设通风孔；固定套(2)通过缝合将排气扇(3)和电池(4)与其固定；

10.根据权利要求7所述的床垫，其特征在于：送排风组件(03)位于床垫的对应人体背部的区域；送排风组件(03)向外侧吹风，外套(02)为透气外套(02)；
