一种烤箱面板固定结构的制作方法

本技术涉及烤箱领域，特别涉及一种烤箱面板固定结构。

背景技术：

1、烤箱作为一种常见的厨房电器，其面板设计直接影响用户的使用体验和产品的外观美感。现有烤箱的面板，特别是带有显示功能的面板，多采用螺钉直接锁附或简单的卡接方式固定。这些固定方式存在以下缺陷：首先，螺钉固定需要从面板正面或侧面进行操作，安装工序繁琐，效率低下，且螺钉孔可能影响面板的整体美观。其次，简单的卡接结构定位精度不高，容易导致显示组件(如lcd屏或触摸膜)与外部面板玻璃之间存在间隙，不仅影响观感，积尘后也难以清理。此外，面板与烤箱箱体的连接强度不足，在长期使用或受到震动时，可能出现松动现象。

技术实现思路

1、本实用新型的目的是提供一种烤箱面板固定结构以解决上述问题。

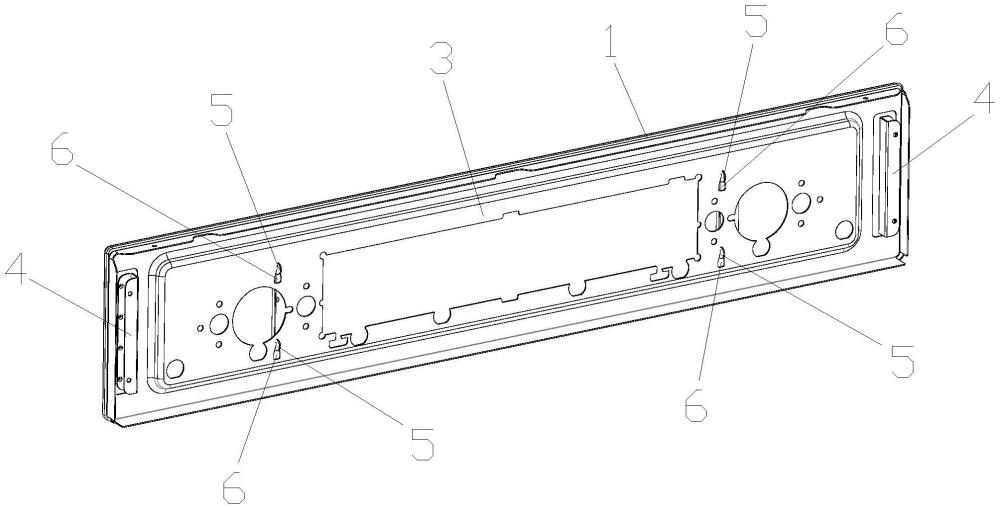

2、根据本实用新型的一个方面，提供了一种烤箱面板固定结构，包括：面板玻璃、连接板、组件支架以及固定支架，所述连接板以及固定支架分别粘合于所述面板玻璃的背面，所述连接板的后部设置有卡扣，所述组件支架对应所述卡扣开设有扣位，所述组件支架开设有供所述固定支架穿过的避让槽。

3、在一些实施方式中，所述连接板的前部以及固定支架的前部均开设有多个粘合凸点，所述面板玻璃的背面开设有多个供所述粘合凸点粘合的粘合凹槽，所述粘合凸点通过胶水固定于所述粘合凹槽内。

4、在一些实施方式中，所述连接板的设置数量为两个，分别粘合于所述面板玻璃的背面两侧；所述固定支架的设置数量为两个，分别粘合于所述面板玻璃的背面两侧。

5、在一些实施方式中，每一所述连接板的背部在垂直方向上同向设置有两个所述卡扣。

6、在一些实施方式中，所述固定支架的后部开设有多个螺孔，所述固定支架通过螺栓螺接于烤箱上。

7、在一些实施方式中，所述组件支架的中部开设有用以容纳显示组件的容置槽。

8、在一些实施方式中，所述容置槽的底部贯穿设置有供导线穿行的避让孔。

9、在一些实施方式中，所述粘合凸点在所述连接板和固定支架上呈阵列分布。

10、与现有技术对比，本申请的有益效果为：

11、本申请通过连接板上的卡扣与组件支架的扣位进行快速卡接，完成显示组件与面板玻璃的预组装，简化了装配流程，提高了生产效率；卡扣连接结构能够将组件支架紧密地拉向面板玻璃，有效消除了两者之间的间隙，使显示效果更佳，整体外观更平整美观；采用粘合凸点与粘合凹槽对位粘合，结合固定支架的螺栓锁附，形成了双重固定机制，确保了面板在振动和长期使用下的稳定性。

1.一种烤箱面板固定结构，其特征在于，包括：面板玻璃、连接板、组件支架以及固定支架，所述连接板以及固定支架分别粘合于所述面板玻璃的背面，所述连接板的后部设置有卡扣，所述组件支架对应所述卡扣开设有扣位，所述组件支架开设有供所述固定支架穿过的避让槽。

2.根据权利要求1所述的烤箱面板固定结构，其特征在于，所述连接板的前部以及固定支架的前部均开设有多个粘合凸点，所述面板玻璃的背面开设有多个供所述粘合凸点粘合的粘合凹槽，所述粘合凸点通过胶水固定于所述粘合凹槽内。

3.根据权利要求1所述的烤箱面板固定结构，其特征在于，所述连接板的设置数量为两个，分别粘合于所述面板玻璃的背面两侧；所述固定支架的设置数量为两个，分别粘合于所述面板玻璃的背面两侧。

4.根据权利要求3所述的烤箱面板固定结构，其特征在于，每一所述连接板的背部在垂直方向上同向设置有两个所述卡扣。

5.根据权利要求1所述的烤箱面板固定结构，其特征在于，所述固定支架的后部开设有多个螺孔，所述固定支架通过螺栓螺接于烤箱上。

6.根据权利要求1所述的烤箱面板固定结构，其特征在于，所述组件支架的中部开设有用以容纳显示组件的容置槽。

7.根据权利要求6所述的烤箱面板固定结构，其特征在于，所述容置槽的底部贯穿设置有供导线穿行的避让孔。

8.根据权利要求2所述的烤箱面板固定结构，其特征在于，所述粘合凸点在所述连接板和固定支架上呈阵列分布。
